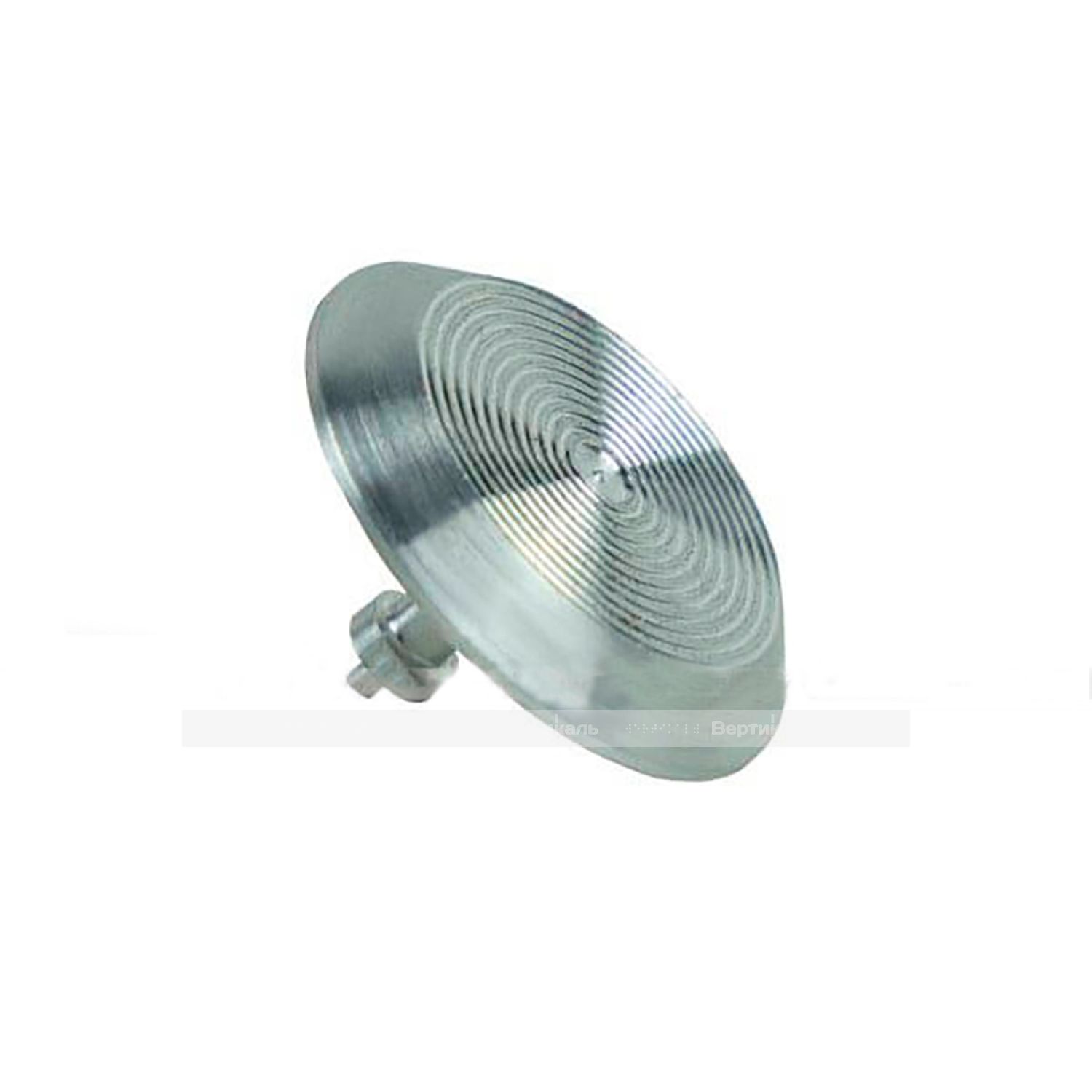

Конус со штифтом, D35x35, H-5мм, I-14мм, AL (преодолимое препятствие, непреодолимое препятствие)

Тактильные индикаторы из алюминия — достойная замена тактильной плитки в помещениях для людей с ограничениями зрения. Тактильные указатели из алюминия в виде конусов предназначены для обозначения зон внимания и препятствий на пути для слепых и слабовидящих людей. Индикаторы из алюминия имеют красивый эстетичный вид, поэтому хорошо подойдут для фирм, поддерживающих свой корпоративный стиль. Данный вид тактильных индикаторов монтируется путем высверливания отверстий в полу и последующем приклеивании.

Подробнее о видах и особенностях индикаторов узнайте из видеообзора здесь.

Изделие представляет собой ТНУ в виде усечённого конуса диаметром не более 35 мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, его общая высота не должна превышать 5 мм. Сечение изделия в продольной и поперечной части должно иметь форму равнобедренной трапеции. Угол стороны к основанию должен быть не менее 45 гр. Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости изделия имеются выступы высотой не менее 0.5 мм. Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, на поверхности должны располагаться синусоидальные выступы. Для обеспечения высоких эксплуатационных характеристик материал изготовления корпуса – алюминий. Для обеспечения надежного крепления в поверхность в нижней части индикатора имеется штифт, диаметром не менее 5 мм и длиной не менее 14 мм. Индикатор является сборным и состоит из отдельных шляпки и ножки.

Расход клея на один индикатор зависит от множества факторов и составляет примерно 3 гр.

Технические характеристики:

• Материал изготовления – алюминий Д16Т
• Цвет материала – естественный для алюминия
• Диаметр – 35 мм
• Высота плоскости от поверхности – 5 мм (фаска 45гр)
• Высота противоскользящей насечки – 0.5 мм
• Длина штифта – 14 мм

Расчет необходимого количества индикаторов:

Для удобства расчета количества тактильных индикаторов мы разработали специальные онлайн-калькуляторы.

• Тактильная зона «Непреодолимое препятствие»
• Тактильная зона «Поле внимания»
