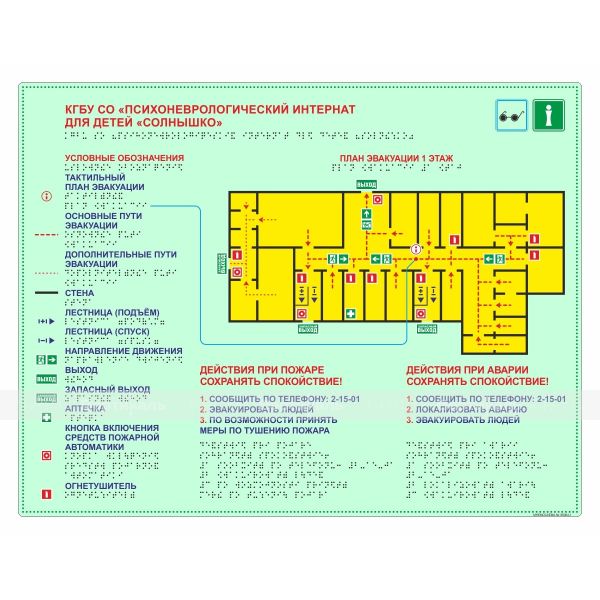

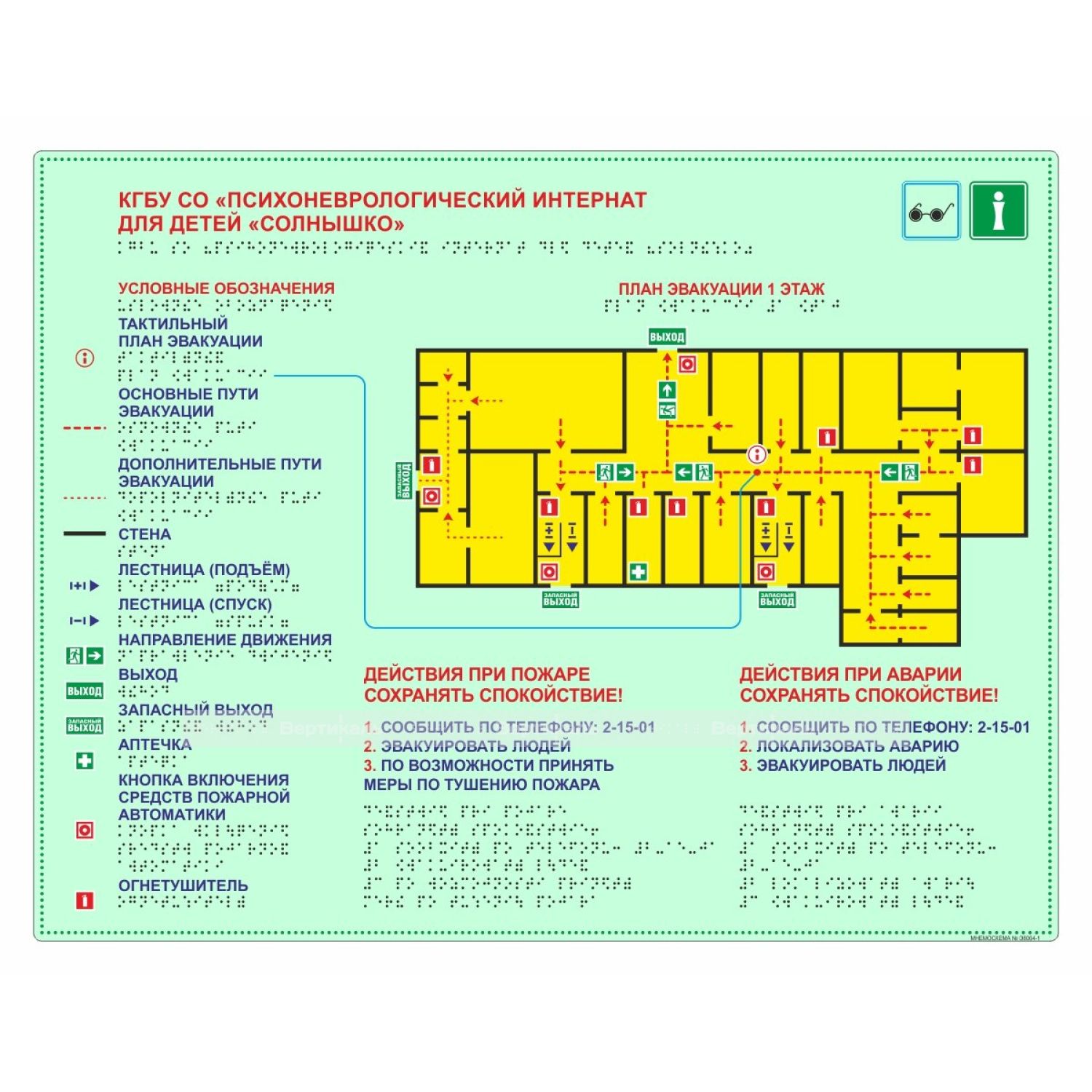

Мнемосхема тактильная фотолюминесцентная на ПВХ 3 мм. Размер 470 x 610мм

Тактильный план эвакуации изготовлен на светонакопительной основе, что позволяет светится в темное время суток. Мнемосхема — это особенное тифлотехническое средство для пространственного ориентирования людей с ограничениями по зрению, выполненная с применением тифлографической схемы и текстовой информации, дублируемой по системе Брайля. Мнемосхема легко монтируется, как на настенное крепление, так и на вертикальную стойку, что позволяет разместить её в любом помещении, наиболее подходящим способом. Мнемосхемы по системе Брайля являются важным элементом тактильной адаптации помещений для незрячих. Регламентируется нормативным документом СП 59.13330.2020. Выполнено по ГОСТ Р 56832-2020.

Описание объекта закупки

Изделие представляет собой фотолюминесцентный информационный указатель, на котором представлен тактильный план помещений или территорий с учетом особенностей восприятия тактильной графики тотально незрячим человеком. Информация должна быть представлена визуальным и тактильным способом. Для обеспечения доступности тактильный указатель имеет специальные зоны с описанием информации с применением системы Брайля. В виду того, что тактильный указатель ориентирован на группы незрячих не владеющих техникой чтения по системе Брайля, информация должна быть дублированная тактильным плоскопечатным способом. Содержание информации должно быть адаптировано с учетом особенностей восприятия тактильной информации тотально незрячим человеком и слабовидящим. Изделие обладает способностью в течение длительного времени излучать свечение желто-зеленого оттенка в полной темноте.

Требования к материалам

Для обеспечения соответствия эстетичных качеств, а также высоких эксплуатационных характеристик, тактильные изделия должны быть изготовлены на основе ПВХ пластика толщиной не менее 3 мм, с полноцветной заливкой тактильного рельефа краской. Заливка рельефа цветом должна быть с ровным градиентом, без видимых проходом от печати. Цветовое решение тактильной графики изделия определяется заказчиком по согласованию макета. Для обеспечения долгосрочной фиксации изделия, после монтажа на поверхности, а также тактильной безопасности, основа изделия должна иметь контурную высечку, при этом все углы должны иметь округления с радиусом не менее 5 мм. Форма вырубки изделия определяется по согласованию с заказчиком. Параметры свечения изделия в темноте должны соответствовать ГОСТ Р 12.2.143-2009.

Требования к информационному содержанию

Тактильный рельефно-графический план должен передавать информацию следующего содержания (по согласованию с заказчиком): место расположения мнемосхемы, наименование объектов и учреждений, расположение препятствий на пути следования и иную информацию прямо или косвенно влияющую на безопасность незрячего или слабовидящего человека. С учётом восприятия тактильной информации незрячими людьми вся рельефно-графическая информация на мнемосхеме должна прямо пропорционально соответствовать фактическому положению объектов в пространстве. Не допускается представление пространственной информации на тактильной мнемосхеме под измененным углом, а также в обратно пропорциональном направлении.

Тактильный указатель должен содержать информацию для восприятия следующих категорий МГН:

• зона восприятия слабовидящих
• зона восприятия тотально слепых, не владеющих техникой чтения по системе Брайля
• зона восприятия тотально слепых, владеющих техникой чтения по системе Брайля

При разработке схемы навигации следует использовать несколько взаимосвязанных тактильных мнемосхем, применяя их на различных этапах движения незрячего. При этом тактильные мнемосхемы расположенные в холле или на этаже должны предоставлять полную информацию об объекте, а так же услугах и зонах их расположения, поэтому к их разработке следует подходить комплексно. Конечная совокупность мнемосхем, в результате должна не только передавать общую информацию об объекте, но и позволять незрячему самостоятельно ориентироваться, используя промежуточные мнемосхемы в качестве ориентиров и источников информации.

Требования к цветовому решению

Изделие изготовляется в цветном исполнении, фон – в дневном исполнении бледно-желтый, при самосвечении –желто-зеленый, цвет тактильных символов – дневной вариант по согласованию с заказчиком, при самосвечении – черный. В целях соответствия изделия, изделию с высокими эстетическими качествами - тактильно-графическое изображение и окраска тактильных элементов не должна иметь видимых проходов (линий), получаемых в результате некачественной печати.

Требования к качеству тактильной поверхности

В связи с тем, что тактильные указатели, выполненные послойно-полимерным способом, являются наиболее легко воспринимаемыми незрячими людьми с различными уровнями натренированности чтения по системе Брайля, тактильная поверхность представляет собой рельеф, состоящий из набора полимерных слоев, где каждый последующий слой полимеризуется на поверхности предыдущего при помощи УФ излучения.

Высота рельефно-точечного шрифта 0,6-0,7 мм, но не менее 0,5 мм по ГОСТ Р 51671-2020.

Тактильные указатели производятся исполнителем, на основании представленной заказчиком информации в плоскопечатном виде. Исполнитель обязан самостоятельно выполнить перевод на систему Брайля с учетом всех особенностей современной брайлевской школы. Тактильные изображения и тексты должны соответствовать нормативной документации, действующей в РФ, как на отдельные элементы продукции, так и на изделие в целом. Производитель обязан самостоятельно изучить действующую на настоящее время нормативную документацию в РФ.

Подробнее о размещении фотолюминесцентной эвакуационной системы ФЭС можно ознакомиться тут
