Конус тактильный, комбинированный, рифленый, со штифтом, D35x35, H-5мм, I-15мм, AL/PL, черный (преодолимое препятствие, непреодолимое препятствие)

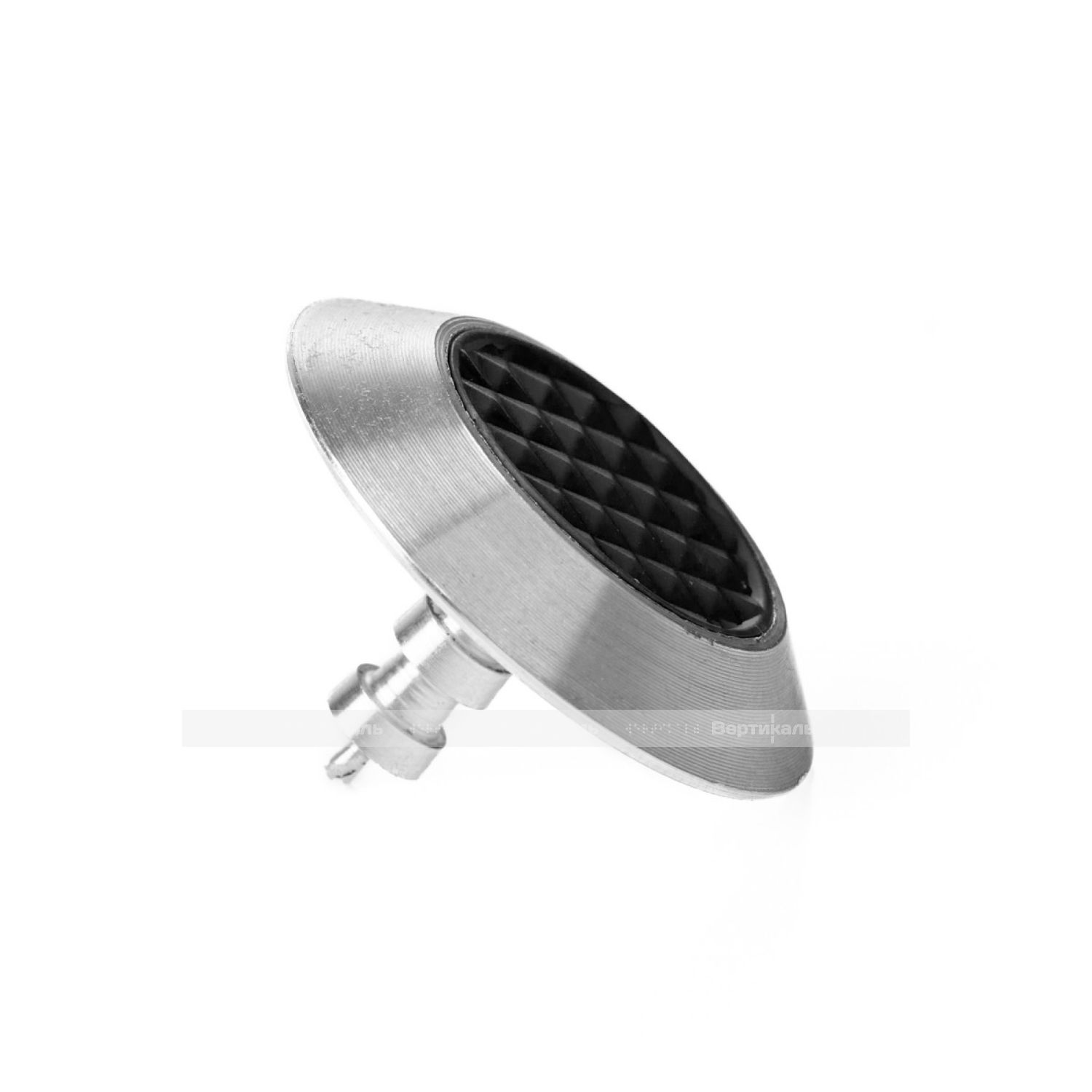

Продукт представляет собой наземный указатель в форме усеченного конуса. Конструктивно тактильный индикатор (изделие) представляет собой сборку 2х изделий: металлический корпус и контрастную полимерную вставку. Для обеспечения контрастности индикатора с поверхностью для слабовидящих людей он имеет полимерную вставку черного цвета. Для обеспечения надежного крепления в поверхность в нижней части изделия имеется штифт.

Монтаж осуществляется путём сверления и последующего приклеивания индикаторов в подготовленные отверстия.

Подробнее о видах и особенностях тактильных индикаторов узнайте из видеообзора здесь.

Требования к конструкции изделия

Индикатор должен представлять собой сборку 2 изделий: металлического корпуса и контрастной полимерной вставки. Наземный тактильный указатель должен быть выполнен в форме усеченного конуса Сечение изделия в продольной и поперечной части должно иметь форму равнобедренной трапеции. Угол стороны к основанию должен быть не более 45 гр. Для обеспечения надежного крепления в поверхность нижняя часть должна быть оборудована штифтом, диаметром не менее 5 мм и длиной не менее 15 мм. Штифт конструкционно должен быть изготовлен из цельного материала, что и сам индикатор и не имеет видимых швов и соединений с его поверхностью.

Требования к геометрическим размерам

С целью более практичного расположения указателей на запланированном участке диаметр тактильного указателя должен быть не менее 35мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 5 мм. Для обеспечения надёжного крепления длина штифта не менее 15мм.

Требования к информационному обеспечению незрячих групп населения

Для обеспечения контраста с подстилающей поверхностью, а также для обеспечения оптимальных условий восприятия цвета слабовидящим человеком, вставка изготовлена черного цвета (RAL 9004).

Расход клея на один индикатор зависит от множества факторов и составляет примерно 5 гр.
