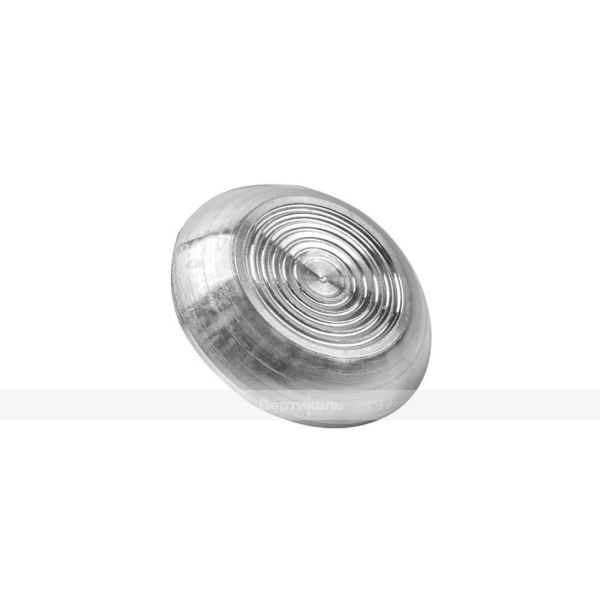

Конус без штифта, D25x25, H-5мм, I-0мм, AL (преодолимое препятствие, непреодолимое препятствие)

Данные индикаторы из алюминия — достойная замена тактильной плитке в помещениях для людей с ограничениями зрения. Тактильные указатели из алюминия в виде конусов предназначены для обозначения зон внимания и препятствий на пути для слепых и слабовидящих людей. Изделия из алюминия имеют красивый эстетичный вид, поэтому хорошо подойдут для фирм, поддерживающих свой корпоративный стиль. Особенность данных тактильных указателей — уменьшенный диаметр, что позволяет их монтировать на ограниченной поверхности (лестничные пролеты, узкие коридоры, тамбуры).

Подробнее о видах и особенностях тактильных индикаторов узнайте из видеообзора здесь.

Изделие представляет собой ТНУ в виде усечённого конуса диаметром не более 25мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 5 мм. Сечение изделия в продольной и поперечной части должно иметь форму равнобедренной трапеции. Угол стороны к основанию должен быть не менее 45 гр. Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости изделия имеются выступы высотой не менее 1 мм. Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, на поверхности должны располагаться синусоидальные выступы. Для обеспечения высоких эксплуатационных характеристик материал изготовления корпуса – алюминий марка не ниже Д16Т. Монтаж тактильных индикаторов осуществляется посредством клея на подготовленную поверхность.

Расход клея на один индикатор зависит от множества факторов и составляет примерно 5 гр.

Технические характеристики:

• Материал изготовления – алюминий Д16Т
• Цвет материала – естественный для алюминия
• Диаметр индикатора – 25 мм
• Высота плоскости от поверхности – 5 мм (фаска 45гр)
• Высота противоскользящей насечки – 1 мм

Расчет необходимого количества индикаторов:

Для удобства расчета количества тактильных индикаторов мы разработали специальные онлайн-калькуляторы.

• Тактильная зона «Непреодолимое препятствие»
• Тактильная зона «Поле внимания»
