Конус тактильный без штифта, D25x25, H-5мм, I-0мм, AISI304 (преодолимое препятствие, непреодолимое препятствие)

Отзывы (5.0)

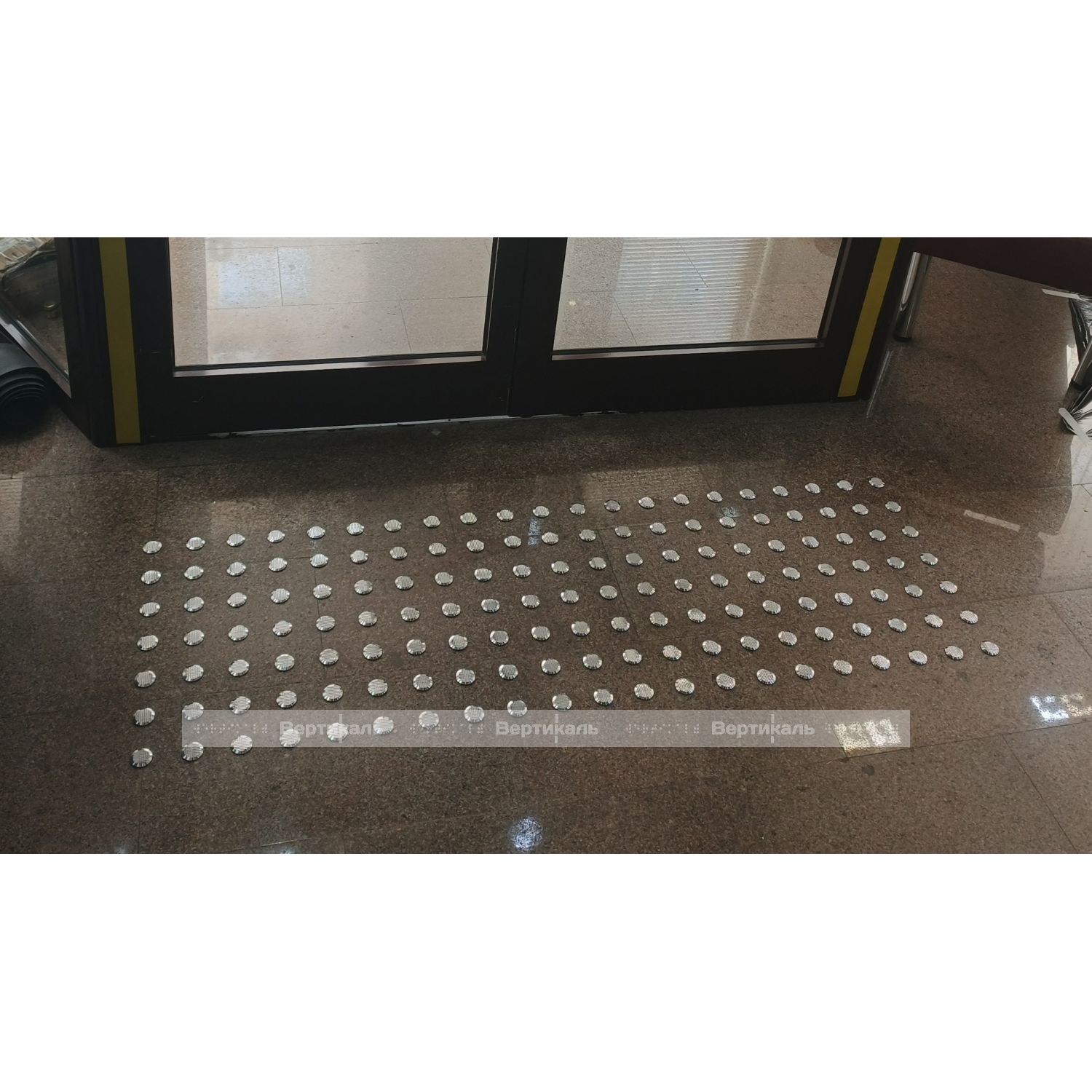

инвалид, тротуар, пешеход, тактильный, индикатор, гост, система, слепой, ограничения, незрячий, рельефные, слепые,указатель, тактильная, пиктограмма, доступная , среда,брайль, незрячий, гост, слепые, рельефные,таблички, вертикаль, тифлоцентр, тифлогр фото № 1
Видео инвалид, тротуар, пешеход, тактильный, индикатор, гост, система, слепой, ограничения, незрячий, рельефные, слепые,указатель, тактильная, пиктограмма, доступная , среда,брайль, незрячий, гост, слепые, рельефные,таблички, вертикаль, тифлоцентр, тифлогр

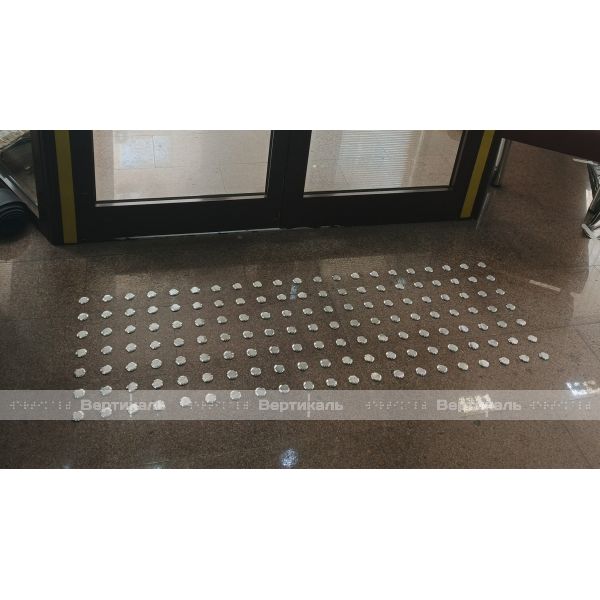

Конус тактильный без штифта, D25x25, H-5мм, I-0мм, AISI304 (преодолимое препятствие, непреодолимое препятствие) – фото № 1
ГОСТ
Цена за шт. 142 ₽
Изготовить: на заказ

Варианты

Наличие на складах

Торжок: под заказ
Москва: под заказ
Сызрань: под заказ
Сургут: под заказ
Екатеринбург: под заказ
Ростов-на-Дону: под заказ
Нижний Новгород: под заказ
Казань: под заказ
Красноярск: под заказ
Санкт-Петербург: под заказ
Астрахань: под заказ
Тюмень: под заказ
Уфа: под заказ
Владивосток: под заказ
Киров: под заказ

Основные характеристики:

Артикул: 10231

Размер (ВxШxГ): 5x25x25 мм

Вес: 0.0152 кг

Материал: AISI 304

Параметры упакованного товара:

Размер (ВxШxГ): 70x100x100 мм

Вес: 3 кг

Кол-во изделий: 200 шт.

Описание:

Тактильный указатель из нержавеющей стали предназначен для обозначения безопасного пути движения слепых и слабовидящих людей. Индикатор — конусы применяются для организации зон внимания и обозначения преград для людей с ограничениями зрения. Индикаторы из стали отлично подходят для монтажа на улице и в помещениях, особенно если фирме важно поддерживать свой корпоративный стиль. Индикатор из стали имеет красивый эстетичный вид. Особенность данного вида ТНУ — уменьшенный размер, что позволяет их монтировать на ограниченной поверхности (узкий коридор, тамбур или лестничный марш).

Монтаж изделий происходит при помощи приклеивания к заранее очищенной поверхности.

Подробнее о видах и особенностях индикаторов узнайте в видео обзоре здесь.

Изделие представляет собой наземный тактильный указатель в виде усечённого конуса диаметром не более 25мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота индикатора не должна превышать 5 мм. Сечение изделия в продольной и поперечной части должно иметь форму равнобедренной трапеции. Угол стороны к основанию должен быть не более 45 гр. Для обеспечения противоскользящих свойств от верхней плоскости секущей плоскости изделия имеются выступы высотой не менее 1 мм.

Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, выступы должны иметь форму в виде пирамид. В целях безопасности не допускается имитация противоскользящих поверхностей при помощи впадин или синусоидовидных выступов. Для обеспечения высоких эксплуатационных характеристик материал изготовления – корпуса нержавеющая сталь AISI 304(08Х18Н10). Для обеспечения качественного крепления индикатора к поверхности, при помощи эпоксидных клеев, индикатор должен иметь в нижней части углубление в форме многолучевой звезды с большим количеством прямых граней предназначенное для нанесения клея, обеспечивающее толщину клеевого шва не менее 2 мм, при этом края по периметру индикатора прижимаются плотно к поверхности. Для обеспечения эстетичного вида верхние части индикатора отполированы до зеркального состояния.


Технические характеристики:

  • Материал изготовления – нержавеющая сталь марки не ниже AISI 304
  • Цвет материала – зеркальная сталь
  • Диаметр индикатора – 25 мм
  • Высота плоскости от поверхности – 5 мм (фаска 45гр)
  • Высота противоскользящей насечки – 1 мм

Расход клея на один индикатор зависит от множества факторов и составляет примерно 5 гр.


Расчет необходимого количества индикаторов:

Для удобства расчета количества тактильных индикаторов мы разработали специальные онлайн-калькуляторы.

Монтаж (в корзине товаров)

Отзывы покупателей

Олег
10 Апр 2018

Отлично вписались в интерьер помещения. Презентабельный вид. Рекомендую к покупке.

Михаил (УПФР Алтайского края)
15 Дек 2017

Сделали маркировку тактильного пути с помощью специалистов Атон-Барнаул. Остались довольны качеством работы, оперативностью и внешним видом.
