Конус латунный с пирамидальным рифлением, со штифтом, D35x35, H-4мм, I-15мм (преодолимое препятствие, непреодолимое препятствие)

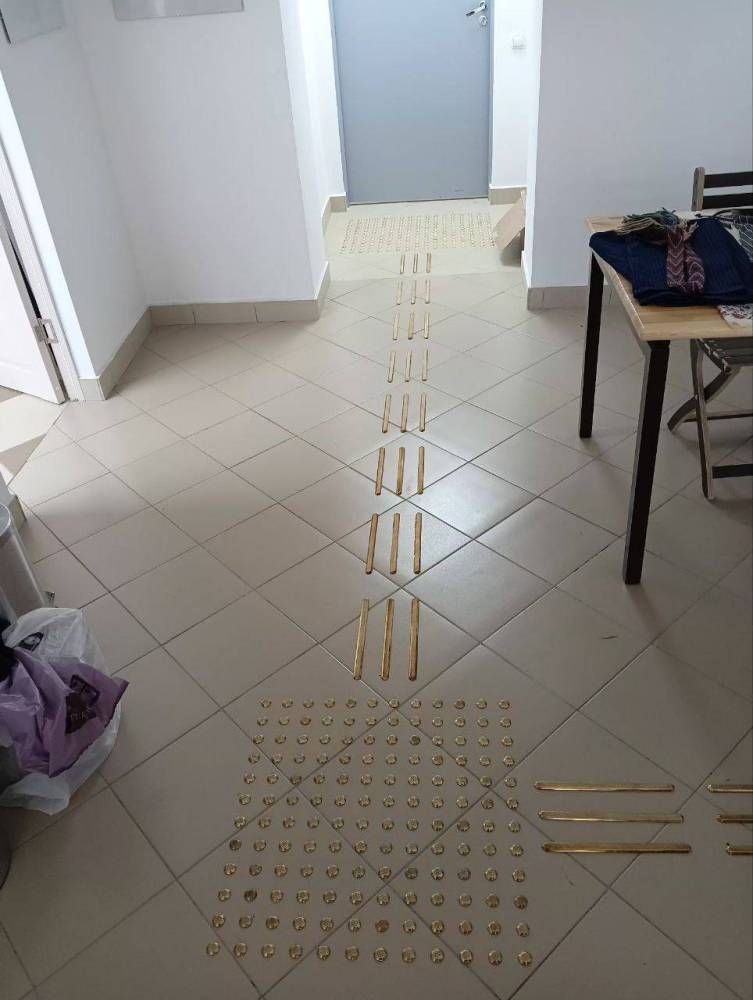

Индикаторы из латуни — достойная замена тактильной плитки в помещениях для людей с ограничениями зрения. Тактильные указатели в виде конусов предназначены для обозначения зон внимания и препятствий на пути для слепых и слабовидящих людей. Индикаторы из латуни имеют красивый эстетичный вид, золотой оттенок цвета, поэтому хорошо подойдут для фирм, поддерживающих свой корпоративный стиль.

Монтаж индикаторов из латуни происходит путем высверливания отверстий и последующем приклеивании к заранее очищенной поверхности.

Подробнее о видах и особенностях тактильных индикаторов узнайте из видеообзора здесь.

Изделие представляет собой наземный ТНУ в виде усечённого конуса диаметром не более 35мм и высотой с учётом штифта не более 19 мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота не должна превышать 4 мм. Сечение изделия в продольной и поперечной части должно иметь форму равнобедренной трапеции. Угол стороны к основанию должен быть не менее 45 гр. Для обеспечения противоскользящих свойств на верхней плоскости изделия имеются выступы высотой не менее 1 мм. Для обеспечения безопасности и противоскользящих свойств при движении по индикатору с любого направления, выступы должны иметь форму в виде пирамид. В целях безопасности не допускается имитация противоскользящих поверхностей при помощи впадин или синусоидовидных выступов. Для обеспечения высоких эксплуатационных характеристик материал изготовления корпуса – латунь. Для обеспечения надежного крепления в поверхность в нижней части индикатора имеется штифт, диаметром не менее 5 мм и длиной не менее 15 мм. Штифт конструкционно изготовлен из цельного материала, что и сам индикатор и не имеет видимых швов и соединений с его поверхностью.

Технические характеристики:

• Материал изготовления – латунь
• Цвет материала – золотой
• Диаметр – 35 мм
• Высота плоскости от поверхности – 4 мм (фаска 45гр)
• Количество крепежных штифтов – 1 шт
• Высота противоскользящей насечки – 1 мм
• Длина штифта – 15 мм

Расход клея на один индикатор зависит от множества факторов и составляет примерно 5 гр.

Расчет необходимого количества индикаторов:

Для удобства расчета количества тактильных индикаторов мы разработали специальные онлайн-калькуляторы.

• Тактильная зона «Непреодолимое препятствие»
• Тактильная зона «Поле внимания»
