Конус тактильный, комбинированный, гладкий, со штифтом, D35x35, H-5мм, I-15мм, AL/PL, желтый (преодолимое препятствие, непреодолимое препятствие)

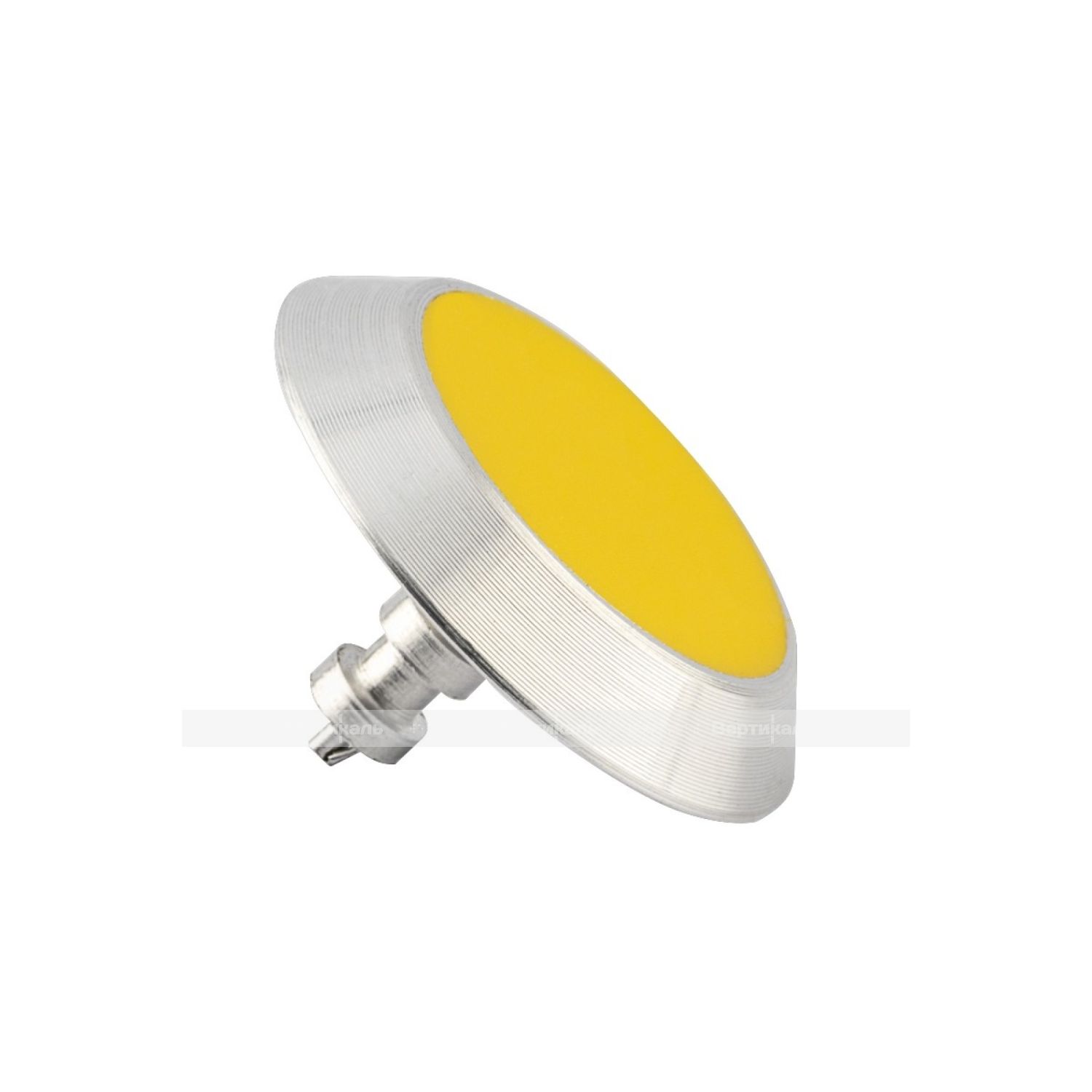

Изделие представляет собой наземный тактильный указатель в форме усеченного конуса. Конструктивно тактильный изделие представляет собой сборку 2х изделий: металлический корпус и контрастную полимерную вставку. Для обеспечения контрастности индикатора с поверхностью для слабовидящих людей он имеет полимерную вставку жёлтого цвета. Для обеспечения надежного крепления в поверхность в нижней части имеется штифт.

Монтаж осуществляется путём сверления и последующего приклеивания индикаторов в подготовленные отверстия.

Подробнее о видах и особенностях тактильных индикаторов Вы можете узнать из видеообзора здесь.

Требования к конструкции изделия

Данный индикатор должен представлять собой сборку изделий металлического корпуса и контрастной полимерной вставки. Наземный указатель должен быть выполнен в форме усеченного конуса. Сечение изделия в продольной и поперечной части имеет форму равнобедренной трапеции. Угол стороны к основанию — не более 45 гр. Для обеспечения надежного крепления в поверхность нижняя часть оборудована штифтом диаметром не менее 5 мм и длиной не менее 15 мм. Штифт конструкционно должен быть изготовлен из цельного материала, что и сам индикатор и не имеет видимых швов и соединений с его поверхностью.

Требования к геометрическим размерам

С целью более практичного расположения индикаторов на запланированном участке диаметр ТНУ должен быть не менее 35мм. В целях облегчения перемещения инвалидной коляски при движении по индикатору с любого направления, общая высота не должна превышать 5 мм. Для обеспечения надёжного крепления длина штифта не менее 15мм.

Требования к информационному обеспечению незрячих групп населения

Для обеспечения контраста с подстилающей поверхностью, а также для обеспечения оптимальных условий восприятия цвета слабовидящим человеком, вставка изготавливается желтого цвета (RAL 1018).

Расход клея на один индикатор зависит от множества факторов и составляет примерно 5 гр.
