Мнемосхема тактильная ГОСТ, полноцвет, на ПВХ 3 мм в серебряной рамке 10мм с индивидуальными размерами

Тактильная мнемосхема ГОСТ – это тифлотехническое средство для пространственного ориентирования людей с ограничениями по зрению, выполненное с применением тифлографической схемы и текстовой информации, дублируемой по системе Брайля. Изделие изготавливается на основе ПВХ пластика толщиной 3 мм с полноцветной заливкой и индивидуальными размерами, а также комплектуется алюминиевой рамкой серебряного матового цвета шириной 10 мм. Мнемосхема легко монтируется как на настенное крепление, так и на вертикальную стойку, что позволяет разместить её в помещении наиболее подходящим способом. Защитное покрытие тактильной поверхности повышает устойчивость изделия к эксплуатационным нагрузкам и обеспечивает более продолжительный срок службы.

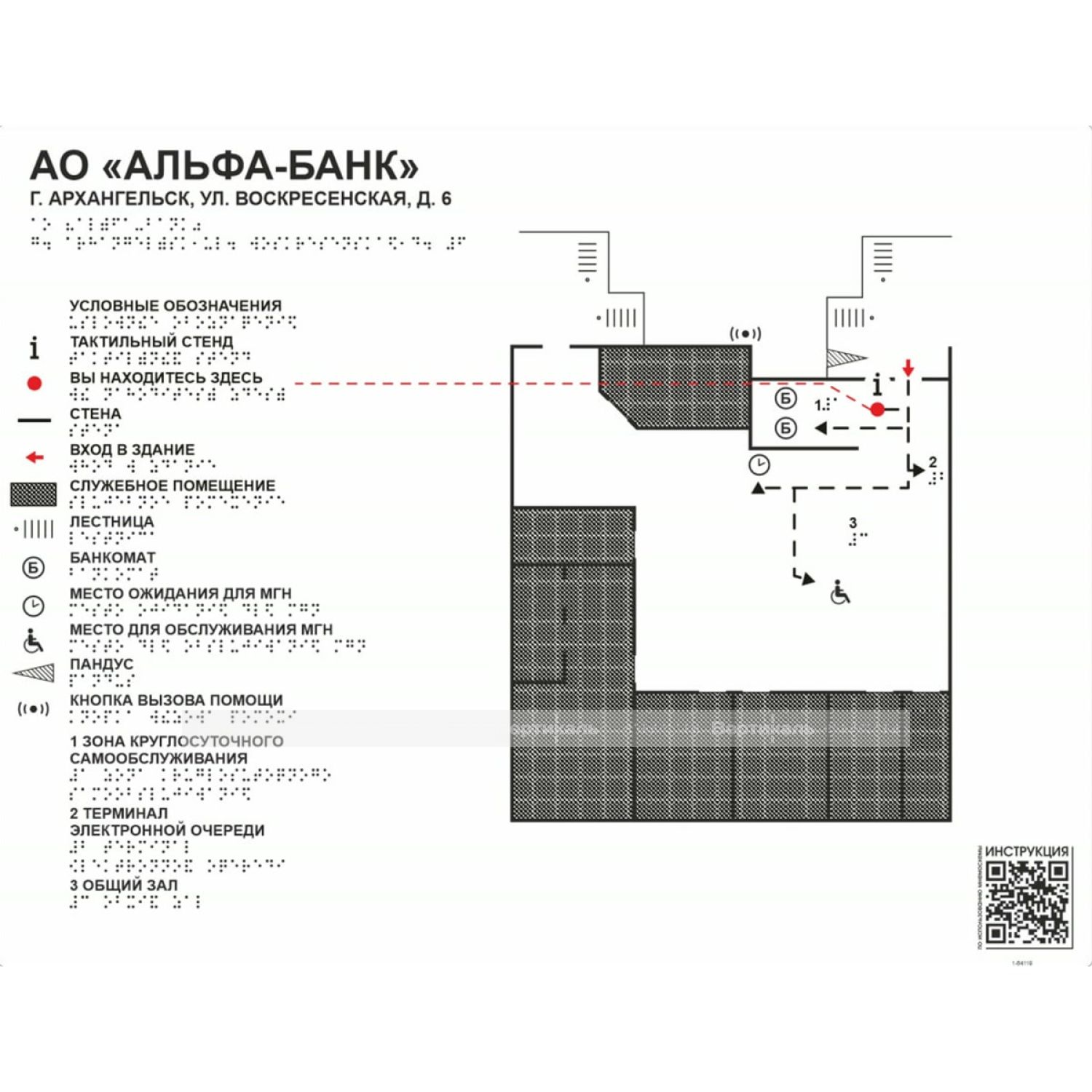

Для корректного использования мнемосхемы необходимо не только правильно установить изделие в соответствии с нормативными требованиями, но и исключить ошибки на этапе проектирования и производства. Информация на мнемосхеме должна быть адаптирована с учетом особенностей восприятия тактильной графики незрячими и слабовидящими людьми, включая пользователей, владеющих и не владеющих техникой чтения по системе Брайля. Тактильный план должен содержать сведения о месте расположения мнемосхемы, основных помещениях и объектах, путях следования, препятствиях и иных элементах, влияющих на безопасность и ориентирование.

Мнемосхемы по системе Брайля являются важным элементом тактильной адаптации помещений для незрячих. Регламентируется нормативным документом СП 59.13330.2020. Изделие выполняется с учетом требований ГОСТ Р 59602-2021, ГОСТ Р 56832-2020 и ГОСТ Р 51671-2020. Пространственная информация на мнемосхеме должна соответствовать фактическому положению объектов прямо пропорционально, без искажения направления и угла восприятия.

Конструктивно рамка представляет собой сборно-разборную систему из четырех алюминиевых профилей, соединяемых металлическими уголками, что обеспечивает аккуратный внешний вид и удобство интеграции изделия в интерьер объекта. На мнемосхемах ГОСТ высота тактильного рельефа условных обозначений, таких как тактильный стенд, туалет, лифт и лестница, составляет 1,6 мм. Высота рельефно-точечного шрифта Брайля составляет 0,6–0,7 мм, но не менее 0,5 мм. Недоступные помещения обозначаются двухцветной заливкой.
