Тифлоцентр «Вертикаль» расширил каталог оборудования для создания доступной среды. В новой версии тактильно-звуковой интерактивной стойки сочетаются тактильно-звуковая мнемосхема, медиаэкран и программируемые функциональные кнопки. Корпус выполнен в серебристо-сером цвете с эффектом состаренного металла и дополнен элементами черного цвета.
Стойка предназначена для информирования и навигации посетителей на объектах с высокой проходимостью: в государственных учреждениях, медицинских и образовательных организациях, музеях, объектах культуры и туризма, транспортной инфраструктуре, торговых и общественных пространствах.
Оборудование может использоваться как самостоятельный информационный терминал или как часть комплексной системы навигации и информирования. При проектировании и размещении тактильной схемы необходимо учитывать требования действующих нормативных документов и особенности конкретного объекта.

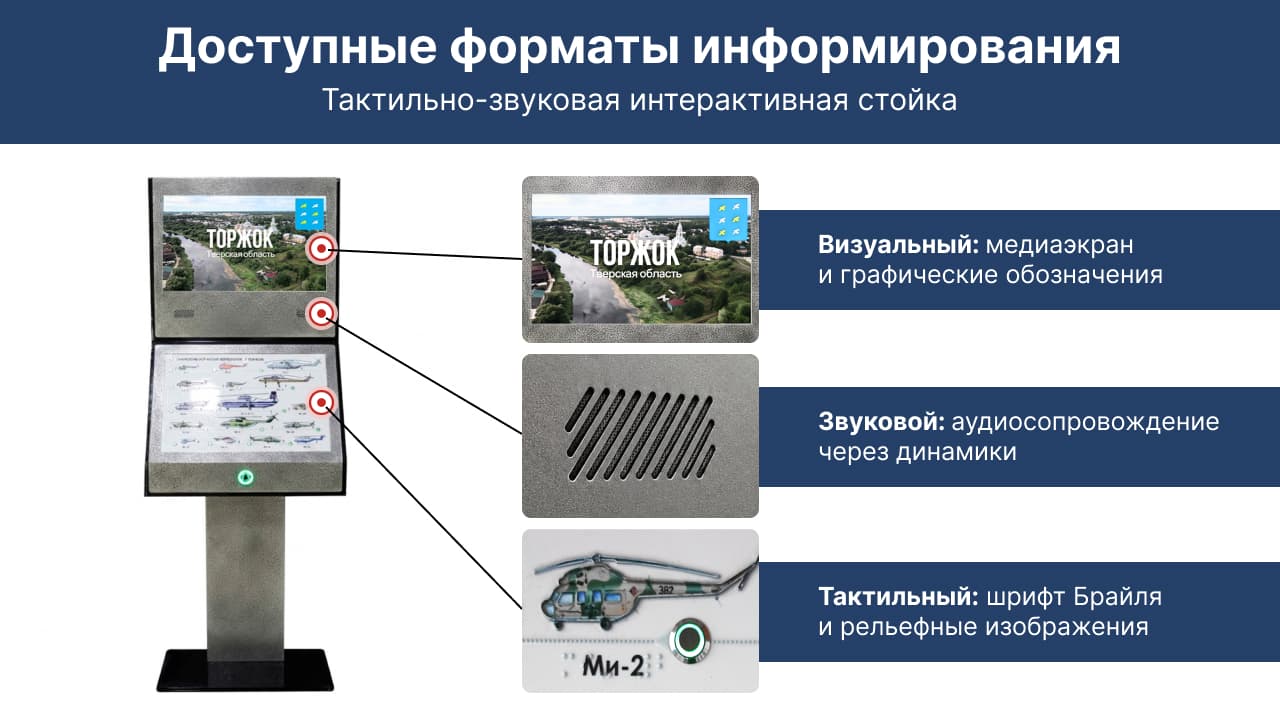

Форматы представления информации
Центральный элемент устройства – тактильно-звуковая мнемосхема с медиаэкраном. Информация может предоставляться через несколько каналов:
- визуальные обозначения;
- тактильные плоскопечатные элементы;
- печатные подписи, продублированные рельефно-точечным шрифтом Брайля;
- аудиосопровождение;
- видеоматериалы, в том числе с возможностью субтитрирования.
Мнемосхема предназначена для посетителей с нарушением зрения, включая пользователей, читающих шрифт Брайля, и людей, которые им не пользуются. Тактильная информация дополнена аудиосопровождением, а визуальный контент может сопровождаться субтитрами.
Для запуска аудио- и видеоматериалов используются тактильные функциональные кнопки с внутренней подсветкой. Устройство поддерживает до 42 информационных каналов. Воспроизведение можно приостановить и продолжить с момента остановки.
Управление контентом
Для администрирования устройства предусмотрена панель управления, позволяющая назначать клавишам названия и видеоматериалы.
В панели управления оператор может:
- просматривать созданные кнопки, их коды, названия и назначенные видеоматериалы;
- создавать новые кнопки;
- выбирать свободные клавиши;
- загружать видеоматериалы с компьютера;
- удалять существующие кнопки;
- проверять, какие коды клавиш уже заняты, а какие доступны для настройки.
Скачайте инструкцию по управлению контентом, в которой шаг за шагом описано, как выполнять все перечисленные операции.
Удобство для посетителей
Конструкция стойки предусматривает возможность подъезда к мнемосхеме пользователя в кресле-коляске. Высота от уровня пола до нижней кромки видимой части мнемосхемы составляет 865 мм. Размер видимой части мнемосхемы – 400 × 595 мм, угол наклона – 60°.
Параметры размещения и свободной зоны перед стойкой должны определяться с учетом планировки объекта и требований нормативных документов. Требования к месту размещения схемы на объектах с массовым пребыванием людей установлены нормативами обеспечения доступной среды: СП 59.13330.2020 предусматривает размещение тактильных и тактильно-звуковых схем в вестибюлях зданий с массовым пребыванием людей, по возможности справа от входа и на расстоянии не более 4 м от него (п. 6.5.12).

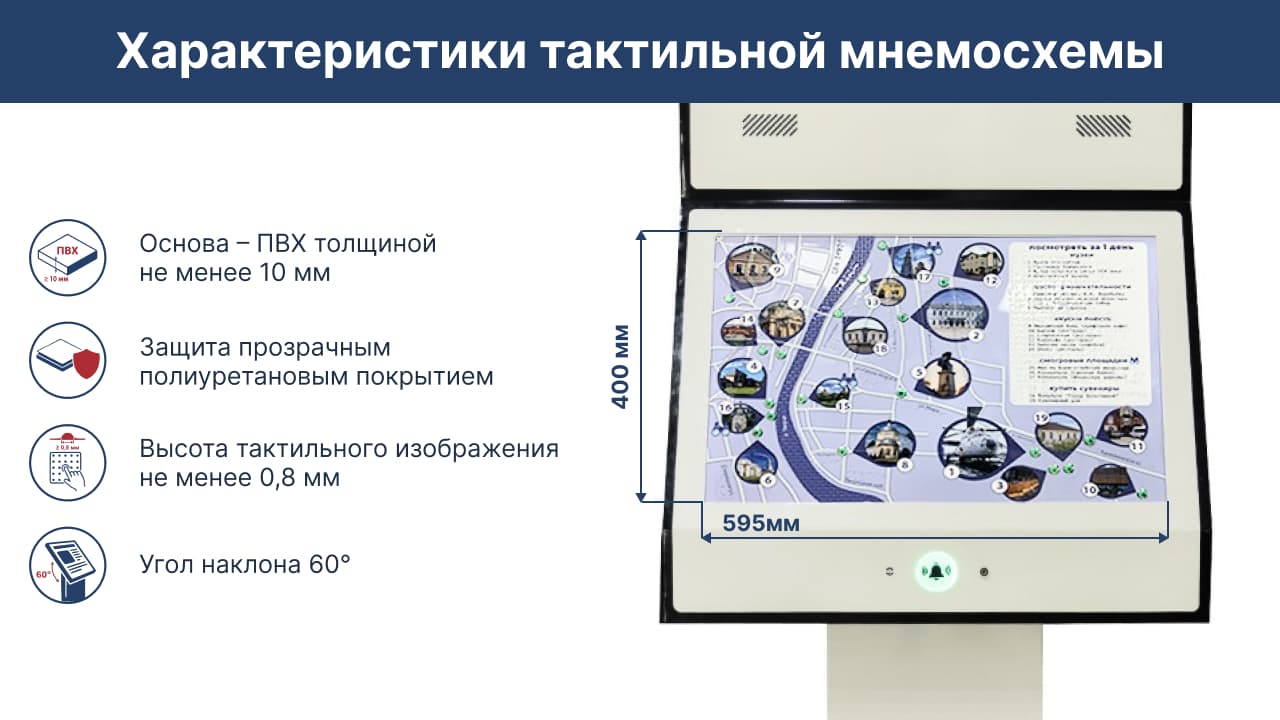

Тактильная панель выполнена на основе белого ПВХ толщиной не менее 10 мм. Тактильное изображение защищено прозрачным полиуретановым покрытием. Высота тактильного изображения составляет не менее 0,8 мм
Корпус выполнен из конструкционной углеродистой стали с порошково-полимерным покрытием. Основание изготовлено из стали толщиной 5 мм. Конструкция рассчитана на эксплуатацию в местах общего пользования; изделие имеет степень защиты IP54.
В версии арт. 50536-Sl панели выполнены в исполнении «Антик серебряный», а каркас и другие элементы конструкции – в черном цвете RAL 9011.
Кнопка вызова помощи
В конструкцию стойки встроена механическая кнопка вызова помощи диаметром не менее 50 мм. При включенном питании ее активация сопровождается голосовым сообщением на русском языке, отображением сигнала на экране и подсветкой кнопки зеленым цветом.
При отключении стойки от электросети кнопка работает автономно от одного элемента питания типа 23А. В этом случае активация подтверждается звуковым сигналом пьезоизлучателя.
Сигнал передается по радиоканалу 433 МГц на блок приемника. Радиус действия составляет не менее 30 м с учетом преград и до 60 м на открытой местности. При необходимости предусмотрена возможность использования ретранслятора. Фактические параметры связи зависят от планировки объекта и условий эксплуатации.
Важно! Кнопка вызова помощи может быть интегрирована с системой «Тифловызов». При проектировании системы необходимо определить место установки приемника, зону покрытия и способ передачи сигнала персоналу.
Индукционная система
Для посетителей с нарушением слуха стойка оснащена индукционной системой. Она передает аудиоинформацию непосредственно на слуховые аппараты и кохлеарные импланты, поддерживающие режим «Т».
Индукционный контур активируется автоматически при подключении устройства к сети. Площадь покрытия составляет не менее 1,5 м² в рабочем диапазоне 1 кГц, максимальная выходная мощность – 7 Вт, рабочий диапазон воспроизводимых частот – 100 Гц–10 кГц.
Подробнее о принципах работы индукционных систем читайте в нашем материале.

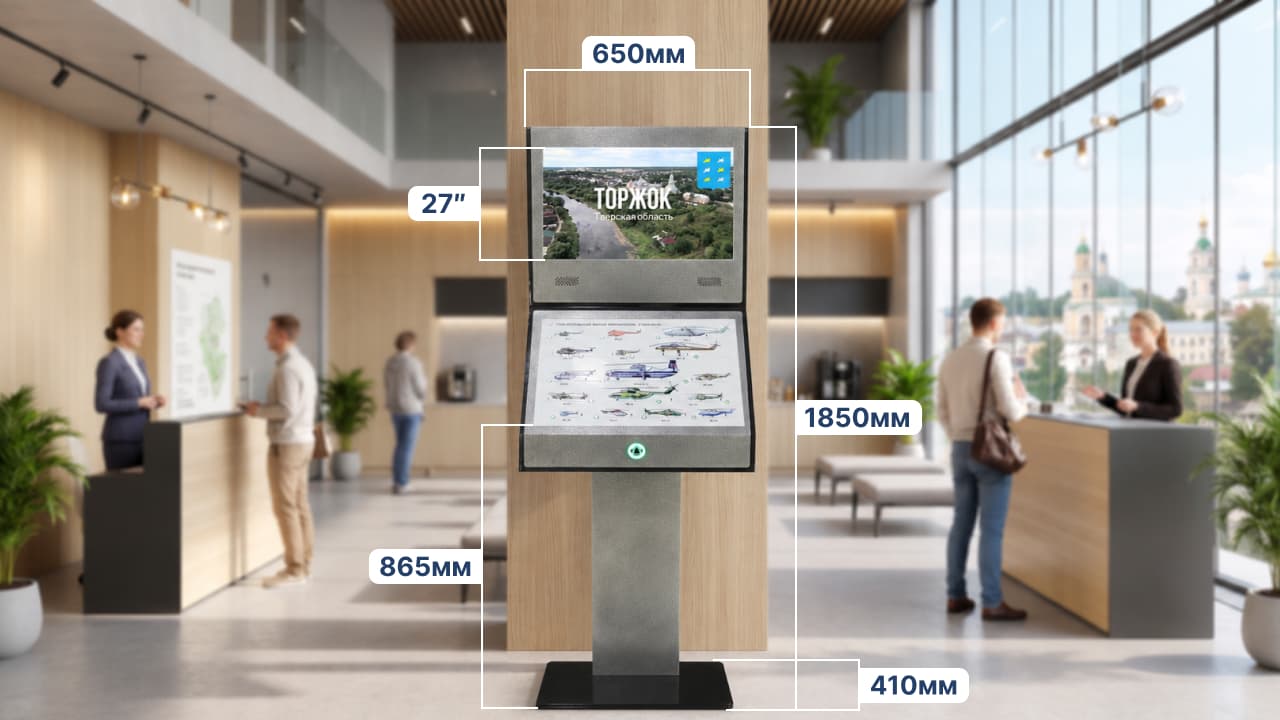

Технические характеристики интерактивной стойки
| Параметр | Значение |
| Габариты стойки (В × Ш × Г) | 1850 × 650 × 410 мм |
| Размер основания | 650 × 400 мм, толщина 5 мм |
| Размер видимой части мнемосхемы | 400 × 595 мм |
| Высота нижней кромки видимой части мнемосхемы | 865 мм от пола |
| Угол наклона мнемосхемы | 60° |
| Диагональ медиаэкрана | 27 дюймов |
| Разрешение экрана | 1920 × 1080 пикселей, Full HD |
| Покрытие экрана | Матовое |
| Количество функциональных кнопок | До 42 |
| Радиус действия кнопки вызова | Не менее 30 м с учетом преград; до 60 м на открытой местности |
| Индукционная система | Площадь покрытия не менее 1,5 м²; максимальная мощность 7 Вт |
| Питание | АС 180–240 В, 50–60 Гц |
| Максимальная потребляемая мощность | 250 Вт |
| Степень защиты | IP54 |
| Вес | 80 кг |
| Цвет корпуса | «Антик серебряный», черный RAL 9011 |
| Температура эксплуатации | От 0 до +35 °С |
Техническое задание и DWG-модель
Для специалистов по закупкам и проектировщиков доступно техническое задание на тактильно-звуковую интерактивную стойку в исполнении «Антик серебряный», а также на стойку в стандартном бело-черном исполнении.
В техническом задании приведены:
- наименование объекта закупки и цель применения;
- требования к функционалу и конструктивному исполнению;
- характеристики материалов и покрытий;
- габаритные, электрические и акустические параметры;
- характеристики медиаэкрана, мини-ПК, кнопки вызова и индукционной системы;
- требования к качеству тактильной поверхности и информационному наполнению;
- условия безопасности, монтажа и гарантийные обязательства;
- комплектация поставки.
Техническое задание можно использовать как основу при подготовке документации для государственных и коммерческих закупок. Конкретные требования к объекту, месту установки и составу информационного наполнения необходимо определить на этапе проектирования.
Кроме того, вы можете запросить DWG-модель интерактивной стойки для проектирования доступного пространства.
Тактильно-звуковая интерактивная стойка поставляется в комплекте с кабелем питания и паспортом изделия. Для установки требуется ровная поверхность и подключение к сети питания 220 В с заземляющими контактами. Гарантийные обязательства – до 2 лет, если иное не указано в договоре поставки.
Как заказать?
Для получения консультации, расчета стоимости и уточнения сроков поставки обратитесь к специалистам Тифлоцентра «Вертикаль» по телефону 8 (800) 555-34-73, электронной почте sale@tiflocentre.ru или закажите звонок, нажав на кнопку ниже.
Менеджеры помогут подобрать конфигурацию мнемосхемы, согласовать цветовое решение и подготовить коммерческое предложение под задачи конкретного объекта.
