Тактильные мнемосхемы имеют несколько основных отличий: по своему внешнему виду, информативности и степени защиты от повреждений. Тифлоцентр «Вертикаль» изготавливает мнемосхемы учитывая все необходимые критерии заказчика в зависимости от их места использования.
Все выпускаемые тактильные планы имеют защитное грязеотталкивающее покрытие, что является немаловажным свойством, так как эта продукция находится в постоянном контакте с руками многих людей.

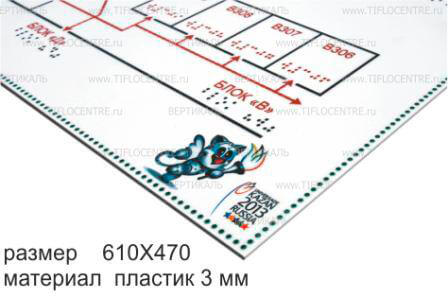

СТАНДАРТНАЯ
Стандартная мнемосхема обычно содержит информацию о взаимном расположении кабинетов и их названии, внешне напоминая обычный план здания. Изготавливаются такие мнемосхемы в основном из пластика (ПВХ) толщиной 3 мм или композитного алюминия толщиной 4 мм.

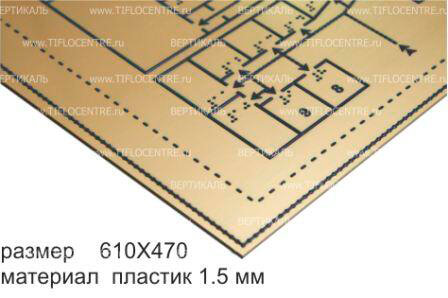

МЕТАЛЛИЗИРОВАННАЯ
Металлизированные мнемосхемы обладают тем же тактильным эффектом, отличаются только внешним видом, потому что изготавливаются на ABS пластике (под металл) толщиной 1,3 мм и в основном используются для поддержания корпоративного стиля организации. Производятся в двух цветах – золото и серебро. Благодаря тонкому материалу имеют ограничения в размерах. Максимальный размер такого указателя не должен превышать 470х610 мм.

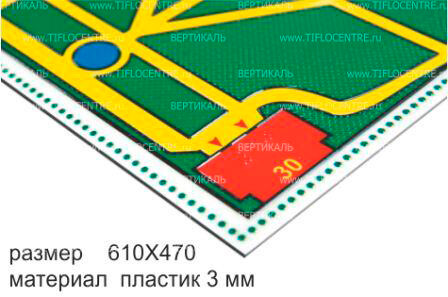

ПОЛНОЦВЕТНАЯ
Полноцветная мнемосхема имеет те же характеристики, что и стандартная, только вдобавок может еще передавать и особенности покрытия рельефа. Данная мнемосхема выполняется в полноцветном исполнении, на основе ПВХ толщиной 3 мм, стали 2 мм или из композитного алюминия толщиной 4 мм, на которой представлен тактильный план помещений или территорий с учетом особенностей восприятия графики тотально незрячим человеком.
СТЕКЛЯННАЯ
Основой стеклянной мнемосхемы является оргстекло толщиной 3 мм. Заливка рельефа и фона производится ровным градиентом, без видимых проходов от печати. Цветовое решение определяется заказчиком. Для обеспечения безопасности изделие из оргстекла имеет контурную высечку и закругленные углы.
СТАЛЬНАЯ
Стальные тактильные мнемосхемы предназначены для применения на улице, т. к. имеют крепкую основу и защитное покрытие повышенной прочности, обладая антивандальными свойствами. Выполняются в полноцветном исполнении на стальных листах толщиной не менее 2 мм.
Заливка краской производится с лицевой стороны, цветом по согласованию с заказчиком. Для обеспечения высокого срока эксплуатации обратная сторона изделия окрашена порошково-полимерной краской с толщиной слоя не менее 200 Мк. Для обеспечения безопасности, основа изделия имеет контурную высечку, при этом все углы должны имеют округления с радиусом не менее 5 мм.
КОМПОЗИТНАЯ
Композитные мнемосхемы применяются в основном на улице, т.к. имеют крепкую основу и защитное покрытие повышенной прочности, обладая антивандальными свойствами. Тактильные мнемосхемы, изготовленные на основе алюминиевых композитных панелей толщиной 4 мм, являются альтернативным решением аналогичных изделий, изготовленных на основе стальных листов, т. к. имеют также довольно прочное основание.
ФОТОЛЮМИНЕСЦЕНТНАЯ
Мнемосхема изготавливается на пластике (ПВХ) толщиной 3 мм и светонакопительной основе, которая светится в темноте. Изделие изготавливается в цветном исполнении. Фон при дневном свете бледно-желтый, а при самосвечении – желто-зеленый, цвет тактильных символов – дневной вариант по согласованию с заказчиком, а при самосвечении – черный.
МОНОХРОМНАЯ
Монохромная мнемосхема изготовляется из ПВХ толщиной не менее 3мм или композитного алюминия толщиной 4 мм с применением только двух цветов, фон – монохромный (по согласованию с заказчиком), цвет брайлевских символов – черный.
В качестве тактильных указателей на поверхности обычных и звуковых мнемосхем рекомендуется применять знаки, состоящие из УФ отверждаемых слоев или выполненные с применением вакуум-формовочных элементов. Так как данные виды указателей имеют высококачественный тактильный эффект и рекомендованы к использованию большинством незрячих людей.
Рекомендации специалистов ВОС по применению различных видов указателей
В настоящее время существует несколько видов указателей, различающихся по качеству восприятия тактильной поверхности и типу информации.
Качество передачи информации зависит от материала и типа поверхности изделия. Мнемосхемы могут быть изготовлены из пластика или иного материала методом гравировки, изготовлены методом вакуумного формования и путем послойного нанесения УФ отверждаемого полимера.
Мнемосхемы, изготовленные методом гравировки, имеют острые углы, а тактильный эффект очень зависит от качества обработки, поэтому их восприятие затруднено и не отвечает стандартам шрифта, применяемого в системе Брайля. При испытаниях незрячими вид такого указателя признан неэффективным, а следовательно - нецелесообразным в применении.
Вакуум-формованные указатели, при испытаниях незрячими зарекомендовали себя, как удобный для использования вид, имеющий существенные преимущества. Они могут передавать тактильный эффект не только в плоскости, но и по высоте. Воспроизведение брайлевских символов соответствует принятым нормативам. Вакуум-формованные мнемосхемы признаны эффективными и целесообразными в применении, при получении информации об объемных объектах. В виду сложности процесса, а также высоких затрат на изготовление первого образца, рекомендованы при серийном изготовлении.
Указатели, состоящие из УФ отверждаемых слоев, при испытаниях показали высокое качество передачи тактильной информации, а также плоской графики высотой до 1,5 мм. Воспроизведение Брайлевских символов соответствует принятым нормативам. Данные виды изделий признаны эффективными и целесообразными при передаче информации в одной плоскости. Из-за невысокой стоимости изготовления штучных изделий, рекомендованы при индивидуальном изготовлении тактильных мнемосхем и табличек с применением системы Брайля.
Для того чтобы написать техническое задание для аукциона, необходимо его скачать, нажав на пиктограмму, либо запросить написание индивидуального ТЗ у специалистов Тифлоцентра. Правильно составленное техническое задание - залог поставки качественных тактильных указателей. После скачивания ТЗ необходимо выбрать тип и вставить размеры информационного поля. На стойки необходимо скачивать отдельное техническое задание.
