Тифлоцентр «Вертикаль» расширил каталог оборудования для создания доступной среды. В новую линейку вошли восемь пристенных опорных поручней для санузлов, ванных комнат, душевых, медицинских и социальных учреждений, общественных зданий, образовательных организаций и других объектов, которыми пользуются маломобильные группы населения.
В ассортименте представлены:
Все U-образные модели имеют высоту 238 мм и выполнены из нержавеющей стали AISI 304. Различия — в глубине горизонтальной части. Выбор конкретной модели следует выполнять с учетом планировки помещения, положения санитарного оборудования, необходимой зоны опоры и расчетной нагрузки.
Антибактериальные поручни
Антибактериальные поручни «Антибак» изготовлены на основе алюминиевой трубы диаметром 35 мм с полиамидным антибактериальным покрытием. В линейке представлены серая прямая модель и черный неоткидной поручень.
Конструкция поручней включает:
- алюминиевый каркас;
- рифленую поверхность с закругленными ребрами;
- сборно-разборное исполнение;
- травмобезопасные окончания;
- плавное примыкание трубы к креплениям.
Антибактериальное покрытие предназначено для эксплуатации в помещениях, где поверхности регулярно очищаются и обрабатываются. Перед применением в медицинских, пищевых и иных объектах с особыми санитарными требованиями необходимо запросить у производителя документы, подтверждающие заявленные свойства покрытия и допустимые режимы обработки.
Серая прямая модель 81200-G предназначена для локальной установки на стене рядом с санитарным оборудованием. Ее можно рассматривать там, где требуется компактная опора длиной 300 мм и конструкция помещения допускает надежное крепление.
Черный неоткидной поручень 81207-B имеет длину 600 мм и обеспечивает более протяженную зону захвата. Неоткидная конструкция сохраняет постоянное положение и может применяться в помещениях с устойчивой схемой размещения оборудования.
Антибактериальные поручни могут применяться в санитарных комнатах, ванных и душевых, медицинских учреждениях, на объектах с большим потоком посетителей, а также в общественных зданиях, где поручни регулярно подвергаются очистке и обработке. Окончательный выбор модели зависит от проекта, основания стены, способа крепления и расчетной нагрузки.
Поручень с полиамидными окончаниями
Прямой пристенный поручень 81110-G выполнен из нержавеющей стали AISI 304 с полиамидными соединительными элементами и окончаниями. Диаметр трубы — 32 мм, цвет — серый.
Модель 81110-G может применяться в административных и торговых зданиях, медицинских организациях, детских садах, школах и других объектах, где требуется компактная настенная опора. Дополнительно для этой серии могут изготавливаться накладки из ПВХ, тактильные накладки со шрифтом Брайля и элементы с ФЭС-компонентами для систем эвакуации.
Откидной поручень из нержавеющей стали
Откидной поручень 80019-7 изготовлен из нержавеющей стали AISI 304. Конструкция позволяет поднять поручень вверх, когда он не используется, и опустить его для создания опоры.
Откидное исполнение целесообразно в помещениях, где необходимо совместить поддержку пользователя и сохранение свободного пространства. Такое решение может применяться рядом с унитазом, в доступных санузлах и в других зонах, где пользователю может потребоваться пересаживание с кресла-коляски или дополнительное пространство для маневрирования.
Поручень имеет гладкую поверхность без стыков на участке захвата и без острых углов. Диаметр трубы — 38 мм. Нержавеющая сталь AISI 304 устойчива к воздействию влаги и не требует специального ухода.
Размер модели — 240×100×792 мм. По запросу возможно изготовление поручней по индивидуальным размерам.
Неоткидные U-образные поручни
Четыре U-образные модели изготовлены из нержавеющей стали AISI 304 с трубой диаметром 38 мм. Каждый поручень имеет две точки крепления к стене и стационарное положение.
U-образная конфигурация обеспечивает опору на вертикальном и горизонтальном участках и может поддерживать перемещение вдоль стены, посадку на санитарное оборудование и подъем. Стационарное крепление сохраняет поручень в рабочем положении.
| Модель | Артикул | Длина горизонтальной части | Вес |
| Тип 1 | 53070 | 400 мм | 1,46 кг |
| Тип 2 | 53070-01 | 550 мм | 1,87 кг |
| Тип 3 | 53070-02 | 600 мм | 2,00 кг |
| Тип 4 | 53070-03 | 700 мм | 2,27 кг |
U-образные поручни применяются в санузлах, душевых и других помещениях, где требуется постоянная опора. Выбор длины зависит не только от габаритов помещения, но и от расположения сантехники, направления перемещения пользователя, типа основания и расчетной нагрузки.
Компактная модель типа 1 может рассматриваться для помещений с ограниченным пространством. Модели типов 2 и 3 обеспечивают более протяженную горизонтальную опору. Модель типа 4 имеет наиболее длинную горизонтальную часть и может применяться там, где требуется увеличенная зона перемещения вдоль стены.
Нормативные требования к установке
Представленные изделия относятся к стационарным опорным устройствам и могут применяться при оборудовании санитарно-бытовых помещений, санузлов, душевых и ванных. Конкретная схема установки определяется проектным решением, назначением помещения, составом оборудования, способом пользования и расчетной нагрузкой.
Удобный захват. ГОСТ Р 51261-2022, пункт 5.1.5, устанавливает, что поручни для взрослых должны иметь сечение, близкое к круглому, с описанным диаметром не более 50 мм и вписанным диаметром не менее 30 мм. Для рифленых поручней следует учитывать не только внешний диаметр, но и фактическую форму сечения и вписанный диаметр.
Травмобезопасная поверхность . Поверхность должна быть ровной, без острых кромок и заусенцев. В санитарно-бытовых помещениях допускаются мелкая насечка и рифление с закругленными ребрами для повышения надежности захвата (ГОСТ Р 51261-2022, пункт 5.1.6). У моделей из нержавеющей стали поверхность гладкая; у антибактериальных моделей — рифленая, с закругленными ребрами.
Расстояния между элементами. Крепление поручня должно обеспечивать расстояние между ним и ближайшим элементом оборудования или стеной не менее 45 мм для поручней в помещении и не менее 60 мм для поручней вне помещений (ГОСТ Р 51261-2022, пункт 5.1.8). При размещении поручня в нише глубина ниши должна быть не менее 80 мм, а свободная высота над поручнем — не менее 450 мм (ГОСТ Р 51261-2022, пункт 5.1.9).
Надежная фиксация. ГОСТ Р 51261-2022 предъявляет требования к системе «поручень — крепежная арматура — основание», а не только к самому изделию. Поручень должен быть надежно зафиксирован и не должен поворачиваться или смещаться относительно крепежа. Несущая способность должна обеспечивать восприятие нагрузки не менее 0,5 кН/м, приложенной к любой точке в любом направлении; для поручней, используемых при пересаживании с кресла-коляски на сиденье, — не менее 1 кН/м (ГОСТ Р 51261-2022, пункт 5.1.10). Указанные значения являются нормативными требованиями к системе крепления и не являются подтверждением того, что каждая представленная модель испытана и сертифицирована на эти нагрузки.
Документы и испытания. Перед закупкой и монтажом необходимо запросить у поставщика паспорт изделия, инструкцию по монтажу, сведения о гарантии, сертификаты или декларации — при их наличии — и протоколы испытаний на несущую способность.
Окончательный выбор модели, места установки, типа и количества крепежа, а также основания стены выполняется с учетом планировки помещения, способа пользования и расчетной нагрузки. Изделие не заменяет проектное решение и проверку монтажа.
Санузлы и душевые
При проектировании доступных санитарных помещений следует предусматривать оборудование, обеспечивающее безопасное пользование унитазом, умывальником, душем и другими элементами помещения людьми с ограничениями передвижения.
СП 59.13330.2020 предусматривает, в частности, свободную зону рядом с унитазом шириной не менее 0,8 м для размещения кресла-коляски и свободное пространство диаметром 1,4 м для разворота кресла-коляски; двери доступных кабин должны открываться наружу.
При размещении поручней необходимо учитывать:
- возможность бокового или фронтального подъезда кресла-коляски;
- пространство для разворота кресла-коляски;
- расположение поручней относительно унитаза, раковины и сиденья;
- направление пересаживания;
- способ открывания двери;
- отсутствие оборудования и выступающих элементов, мешающих маневрированию.
Поручни при ванной, душевой, рядом с унитазом и раковиной следует принимать с учетом ГОСТ Р 51261.
Санузел до и после адаптации
Для санитарно-бытовых помещений стандарт предусматривает различные конструктивные решения стационарных опорных устройств, включая прямые, криволинейные, комбинированные, откидные и поворотно-откидные конструкции (ГОСТ Р 51261-2022, пункт 4.3). В зависимости от планировки могут применяться как прямые и U-образные неоткидные модели, так и откидной поручень.
При размещении поручней около унитаза необходимо учитывать возможность бокового пересаживания и наличие свободного пространства для кресла-коляски. Откидная модель 80019-7 может использоваться в решениях, где требуется убрать поручень из зоны прохода или освободить пространство после пересаживания.
Прямые модели 81200-G и 81110-G предназначены для локальной опоры на стене. U-образные поручни 53070, 53070-01, 53070-02 и 53070-03 могут применяться там, где требуется продолженная опора вдоль стены. Антибактериальная модель 81207-B может рассматриваться для санитарных помещений с высокой интенсивностью эксплуатации и увеличенной длиной зоны захвата.

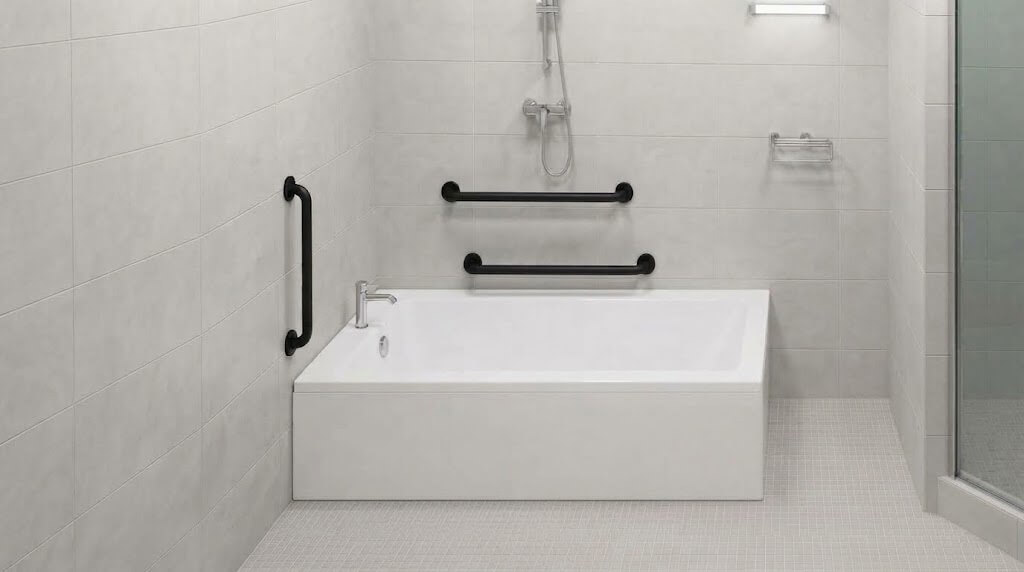

Ванные комнаты
Представленные поручни могут применяться в ванных комнатах при условии, что выбранная модель соответствует планировке, зоне установки, предполагаемому способу пользования и расчетной нагрузке. Для влажных помещений важны устойчивость материалов к влаге, отсутствие острых элементов, надежность крепления и сохранение свободного пространства для перемещения.
Нержавеющая сталь AISI 304 используется в откидной и U-образных моделях, а также в поручне с полиамидными окончаниями. Антибактериальные модели имеют алюминиевый каркас и полиамидное покрытие. Материал поручня не заменяет требований к основанию стены, типу и количеству крепежа, расчетной нагрузке и правильному размещению оборудования.
Душевые
В душевых поручни применяются для поддержки пользователя при входе, выходе, перемене положения тела и пересаживании на сиденье. Если поручень используется для пересаживания с кресла-коляски на сиденье, к системе «поручень — крепеж — основание» предъявляется требование по восприятию нагрузки не менее 1 кН/м (ГОСТ Р 51261-2022, пункт 5.1.10).
В душевой важно предусмотреть свободное пространство для маневрирования, исключить выступающие острые элементы и обеспечить расстояние между поручнем и стеной не менее 45 мм (ГОСТ Р 51261-2022, пункты 5.1.2, 5.1.8).
Конструкция, высота и положение поручней выбираются с учетом типа душевой зоны, наличия сиденья, направления пересаживания и потребностей пользователей. Установка должна выполняться на основание, способное воспринять расчетную нагрузку; облицовка стены сама по себе не является достаточным основанием для крепления.
Итог
Новая линейка Тифлоцентра «Вертикаль» включает решения для различных задач оснащения санитарных помещений: компактную локальную опору, протяженные стационарные поручни, модели с антибактериальным покрытием, конструкцию с полиамидными окончаниями и откидной поручень для зон, где требуется сохранить свободное пространство.
При подборе оборудования необходимо учитывать не только длину и форму поручня, но и назначение помещения, расположение санитарного оборудования, возможность маневрирования, направление пересаживания, тип и несущую способность основания, крепеж и расчетную нагрузку. Представленные модели могут использоваться при создании доступных санузлов, ванных и душевых в общественных, медицинских, социальных, образовательных и жилых объектах в соответствии с проектными решениями и требованиями действующих нормативных документов.
