Трафареты для установки индикаторов

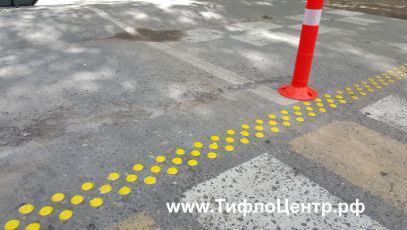

Для обеспечения доступности путей следования людей с проблемами зрения используются обозначения тактильных зон внимания и препятствий. Индикаторы с конусообразными и линейными рифами являются альтернативным решением для установки внутри и снаружи зданий открытого и закрытого типа, вместо использования тактильной плитки.

Трафареты для установки индикаторов

Тифлоцентр «Вертикаль» изготавливает различные трафареты для укладки тактильных индикаторов на различные поверхности. Данный вид оборудования изготавливается из композитного алюминия и предназначен для монтажа индикаторов различными способами крепления: сверления, приклеивания или укладки на самоклеящуюся основу.

Преимущества наших трафаретов

  • Облегчает монтаж тактильных индикаторов на любых поверхностях
  • Установка индикаторов в соответствии с нормативными документами
  • Долговечны при многократном использовании

Трафареты с пометкой ГОСТ выдерживают все требования ГОСТ Р 52875 2018 при укладке тактильных наземных указателей. При необходимости возможно изготовление продукции из стали толщиной 2-5 мм.

Больше не нужно самостоятельно производить разметку участка, чтобы оснастить его указателями. Просто приложите трафарет и закрепите индикаторы удобным для вас способом. Трафарет для установки индикаторов позволяет осуществить монтаж быстро и в соответствии с техническими условиями, заложенными в проекте.

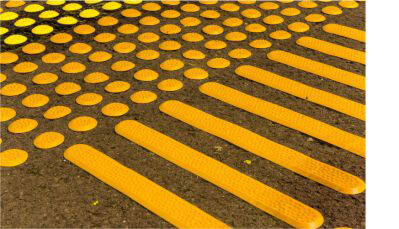

Изделия доступны в различном исполнении и подходят для всех видов тактильных индикаторов: предупреждающих конусов и направляющих полос.

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-1

  • Размер трафарета: 500х500 мм
  • Тип индикатора: ст. конус D=25 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 113 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-2

  • Размер трафарета: 500х500 мм
  • Тип индикатора: ст. конус D=25 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 113 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-3

  • Размер трафарета: 500х500 мм
  • Тип индикатора: ст. конус D=35 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 61 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-3-1

  • Размер трафарета: 652х652 мм
  • Тип индикатора: ст. конус D=35 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 113 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, линейное расположение»

Арт. 10087-3-2

  • Размер трафарета: 638х638 мм
  • Тип индикатора: ст. конус D=35 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 121 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-4

  • Размер трафарета: 500х500 мм
  • Тип индикатора: ст. конус D=35 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 61 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-5

  • Размер трафарета: 300х1050 мм
  • Тип индикатора: ст. конус D=25 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 149 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-5-1

  • Размер трафарета: 300х900 мм
  • Тип индикатора: ст. конус D=25 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 38 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-6

  • Размер трафарета: 300х1050 мм
  • Тип индикатора: ст. конус D=25 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 149 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-7

  • Размер трафарета: 330х1000 мм
  • Тип индикатора: ст. конус D=35 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 81 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-7-1

  • Размер трафарета: 410х900 мм
  • Тип индикатора: ст. конус D=35 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 17 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-8

  • Размер трафарета: 330х1000 мм
  • Тип индикатора: ст. конус D=35 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 81 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-9

  • Размер трафарета: 350х350 мм
  • Тип индикатора: ст. конус D=25 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 61 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-10

  • Размер трафарета: 350х350 мм
  • Тип индикатора: ст. конус D=25 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 61 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-11

  • Размер трафарета: 330х330 мм
  • Тип индикатора: ст. конус D=35 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 25 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-12

  • Размер трафарета: 330х330 мм
  • Тип индикатора: ст. конус D=35 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 25 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Полоса, прямое расположение»

Арт. 10087-14

  • Размер трафарета: 210х950 мм
  • Тип индикатора: ст. полоса Р20х290 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 6 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Полоса, прямое расположение»

Арт. 10087-15

  • Размер трафарета: 210х950 мм
  • Тип индикатора: ст. конус Р20х290 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 30 шт.

Скачать тех. задание

Трафареты для установки индикаторов

DIN «Полоса, прямое расположение»

Арт. 10087-16

  • Размер трафарета: 210х950 мм
  • Тип индикатора: ст. полоса Р35х280 мм
  • Метод монтажа: приклеивание
  • Количество тактильных индикаторов: 6 шт.

Скачать тех. задание

Трафареты для установки индикаторов

DIN «Полоса, прямое расположение»

Арт. 10087-17

  • Размер трафарета: 210х950 мм
  • Тип индикатора: ст. полоса Р35х280 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 9 шт.

Скачать тех. задание

Трафареты для установки индикаторов

DIN «Конус, линейное расположение»

Арт. 10087-18

  • Размер трафарета: 200х1180 мм
  • Тип индикатора: PU конус Р35х280 мм
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 51 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, линейное расположение»

Арт. 10087-19

  • Размер трафарета: 638х638 мм
  • Тип индикатора: PU конус D35
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 121 шт.

Скачать тех. задание

Трафареты для установки индикаторов

ГОСТ «Конус, шахматное расположение»

Арт. 10087-20

  • Размер трафарета: 652х652 мм
  • Тип индикатора: PU конус D35
  • Метод монтажа: сверление
  • Количество тактильных индикаторов: 113 шт.

Скачать тех. задание

Как правильно выполнить разметку, вы можете посмотреть в разделе «Руководство по адаптации» на нашем сайте. В зависимости от формы индикатора и его основания подбираем нужный шаблон и способ монтажа.

Трафарет для метал. тактильных индикаторов Трафарет для тактильных индикаторов

Цены на трафареты для установки индикаторов

Трафареты для установки индикаторов по выгодным ценам напрямую от производителя вы можете приобрести в нашем интернет-магазине. Просто выберите необходимый товар, укажите количество, добавьте его в корзину и оплатите любым удобным для вас способом. Доставка заказов осуществляется по всей территории России и в страны СНГ.

Как получить персональное предложение

Мы всегда стараемся предложить нашим партнёрам лучшие цены!
Если у вас появилось предложение с более выгодными условиями, сообщите нам,
и мы обязательно сделаем предложение, от которого вы не сможете отказаться!

Мы делаем скидки от цен конкурентов, ведь мы – крупнейшая компания в России, которая является разработчиком и серийным производителем оборудования в рамках программы «Доступная среда».

Скачать прайс-лист на трафареты для установки индикаторов

Скачать актуальный розничный прайс-лист на трафареты для установки индикаторов

Актуальный розничный прайс-лист на трафареты для установки индикаторов на сегодня Тифлоцентр «Вертикаль» работает со всеми регионами Российской Федерации и странами ближнего зарубежья. Информация в прайс-листе является актуальной на 22.04.24. Данный прайс-лист носит ознакомительный характер и не является публичной офертой.

Скачать актуальный оптовый прайс-лист на трафареты для установки индикаторов

Оптовый прайс-лист (требуется регистрация)Оптовый прайс-лист вы можете скачать только после регистрации на нашем сайте. Для крупных оптовиков и строительных организаций действуют специальные условия!

Скачать актуальный дилерский прайс-лист на трафареты для установки индикаторов

Дилерский прайс-лист (требуется регистрация)Дилерский прайс-лист вы можете скачать только после регистрации на нашем сайте. Тифлоцентр «Вертикаль» заинтересован в расширении дилерской сети и ищет новых представителей на территории России и за её пределами.

Скачать технические задания на трафареты для установки индикаторов

Скачать актуальный розничный прайс-лист на трафареты для установки индикаторов

Уважаемые клиенты! Для того, чтобы скачать необходимую вам документацию на трафареты для установки индикаторов, необходимо скачать прайс-лист, где будут прикреплены ссылки на ТЗ. Также можно перейти в электронный каталог, далее в карточку товара и в разделе «Тех. документы» скачать нужную вам информацию об изделии.

Скачать документацию для вашего проекта

Раздел для проектировщиков

Уважаемые инженеры-проектировщики! Для того, чтобы скачать необходимую вам документацию на трафареты для установки индикаторов, необходимо перейти в карточку товара в электронном каталоге, далее в разделе «Тех. документы» скачать проектную карту.
