Остановочные павильоны для маломобильных групп населения

Остановочные павильоны Тифлоцентра «Вертикаль» предназначены для организации зоны ожидания на остановочных пунктах общественного транспорта и других объектах транспортной инфраструктуры. В зависимости от модели павильон оснащается скамьёй, поручнями, светодиодным освещением, информационной панелью, тактильно-звуковым устройством, визуальными и тактильными элементами навигации, световым обозначением остановочного пункта, пиктограммой доступности и кронштейнами для оборудования видеонаблюдения.

Автономные модели дополнительно оснащаются солнечными панелями и аккумуляторной батареей. Продолжительность автономной работы определяется расчётом с учётом региона установки, сезонной инсоляции, температуры, режима эксплуатации и фактической нагрузки.

Павильоны предназначены для городской и пригородной среды, объектов транспортной инфраструктуры, территорий социальных, медицинских и образовательных организаций, туристических комплексов и общественных пространств. Возможность установки на конкретном объекте определяется проектной документацией, требованиями балансодержателя территории и условиями эксплуатации.

Преимущества остановочных павильонов Тифлоцентра «Вертикаль»

Опора на нормативные требования. Конструкция и комплектация павильонов разработаны с учётом требований действующей редакции СП 59.13330.2020, ГОСТ Р 52766-2007, ГОСТ Р 51261-2025, ГОСТ Р 51671-2020, ГОСТ Р 52875-2018, ГОСТ Р 59591-2024 и действующих документов по техническим средствам организации дорожного движения. Павильон является частью остановочного пункта. Его комплектация не подтверждает соответствие всего объекта требованиям доступности. Итоговое соответствие определяется проектной документацией, фактическим исполнением и результатами приёмки.

Готовое проектное решение. Модульная сборно-разборная конструкция поставляется отдельными модулями, что упрощает транспортировку и монтаж. Состав основания, фундамента, электромонтажных работ, подключения к сети, доставки и монтажа определяется проектом, коммерческим предложением и договором поставки.

Гибкая комплектация. Три модели различаются источником питания, цветом корпуса, составом оборудования и набором средств информирования. Это позволяет выбрать решение для городской среды, пригородных и удалённых объектов, в том числе при отсутствии централизованного электроснабжения.

Информационная доступность. Модели 50539 и 50539-UZ оснащаются тактильно-звуковым устройством, информационной панелью, световым обозначением остановочного пункта и световым указателем с его наименованием. Состав визуальной, тактильной и звуковой информации определяется проектом и комплектацией.

Эксплуатация. Автономные модели предназначены для объектов без подключения к электросети. Расчёт системы питания выполняется отдельно для конкретного региона и режима эксплуатации. Модель с питанием от сети уличного освещения может не требовать отдельного прибора учёта, если это допускается схемой подключения и условиями балансодержателя сети.

Важно: павильон — часть остановочного пункта

Для обеспечения доступности необходимо предусмотреть непрерывный маршрут подхода, посадочную площадку, свободные зоны для маневрирования кресла-коляски, тактильную и визуальную навигацию, освещение, дорожные знаки, безопасную посадку в транспорт и эксплуатационное содержание объекта.

Согласно п. 5.1.7 СП 59.13330.2020 ширина прохожей части пешеходного пути для МГН принимается не менее 2 м, а высота свободного пространства над ней — не менее 2,1 м. В стеснённых условиях допускается ширина не менее 1,2 м. При этом не реже чем через каждые 25 м в зоне прямой видимости предусматриваются карманы для разъезда кресел-колясок длиной по направлению движения не менее 2,5 м; общая ширина кармана вместе с пешеходной частью должна быть не менее 2 м.

Размеры и возвышение посадочной площадки принимаются по ГОСТ Р 52766-2007 с действующими изменениями и п. 8.4.18 СП 59.13330.2020. В общую площадь посадочной площадки включается место посадки и высадки пассажира на кресле-коляске размером 2,0 × 2,0 м.

В тёмное время суток средняя горизонтальная освещённость покрытия в павильоне и на посадочной площадке должна составлять не менее 50 лк согласно п. 8.4.24 СП 59.13330.2020. Освещение маршрута подхода предусматривается отдельно в составе проектного решения.

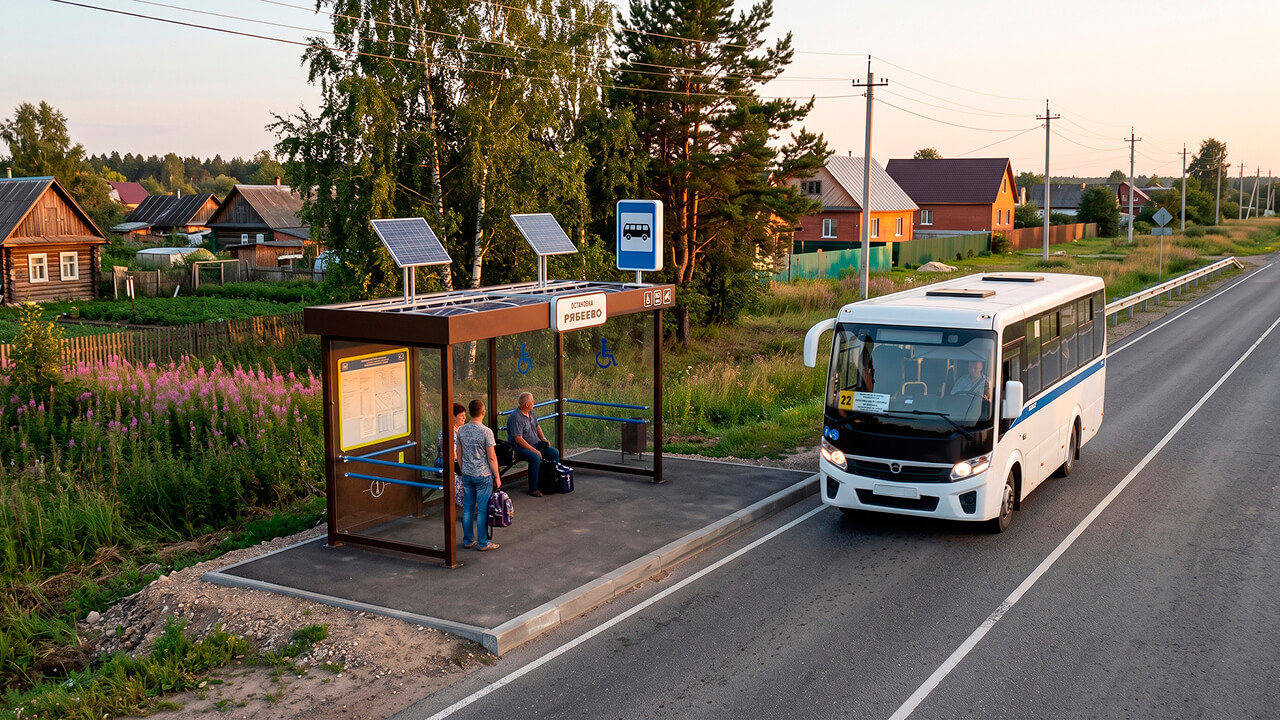

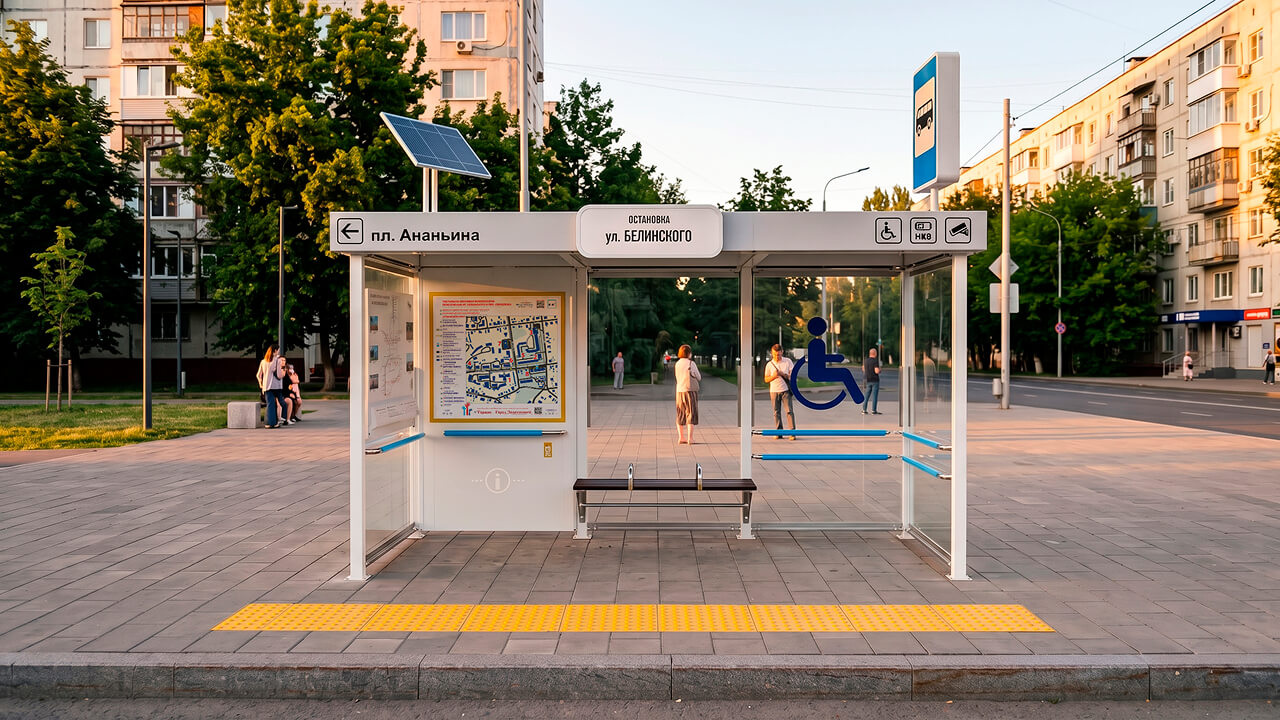

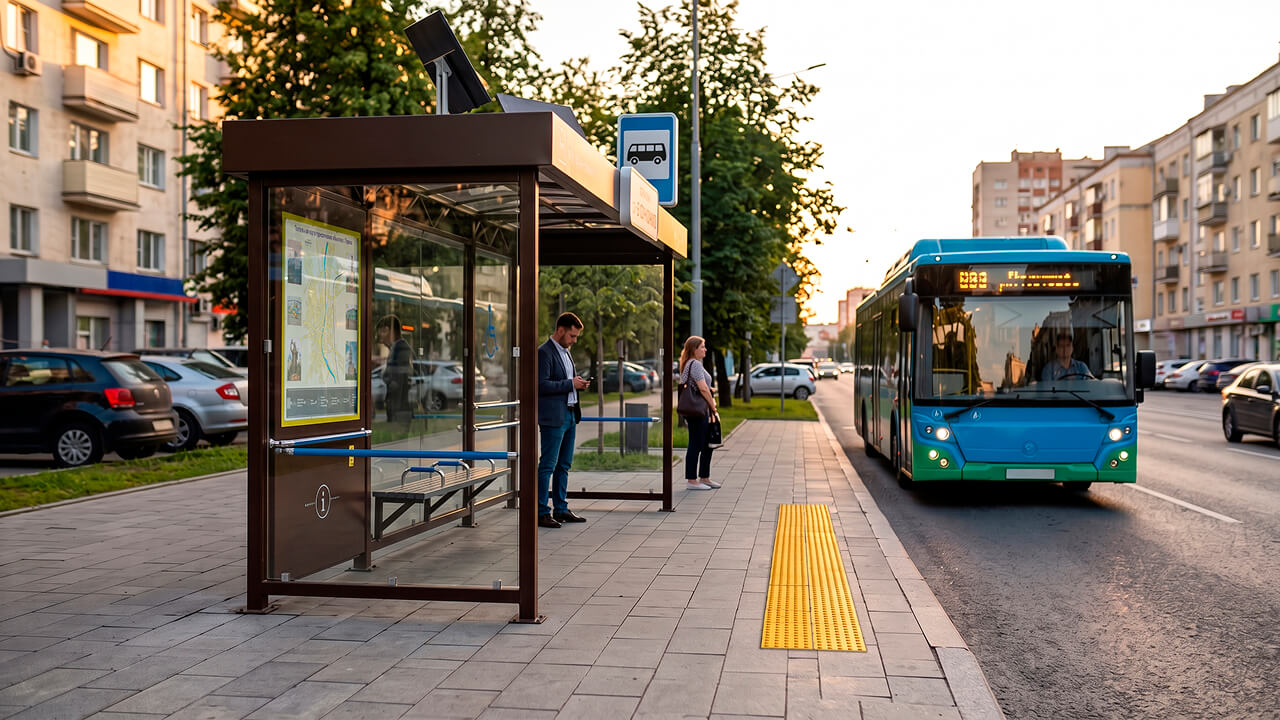

Автономный антивандальный павильон для МГН (арт. 50539)

Модель предназначена для установки в местах без централизованного электроснабжения и на объектах, где требуется расширенный состав средств информирования и навигации.

Сценарии применения

• остановочные пункты на трассах и в пригородной зоне;
• туристические комплексы, парки, набережные и природные маршруты;
• удалённые объекты транспортной инфраструктуры;
• территории социальных, медицинских и образовательных организаций с удалёнными зонами ожидания.

Что получает заказчик

• защиту от осадков и ветра — конструкцию с обшивкой из монолитного поликарбоната;
• информационную доступность — тактильно-звуковое устройство, информационную панель, световое обозначение остановочного пункта и световой указатель;
• физическую доступность — скамью, поручни и свободные зоны для кресла-коляски, предусмотренные проектом;
• безопасность — освещение и возможность установки оборудования видеонаблюдения;
• автономное питание — две солнечные панели и аккумуляторную батарею.

Сравнение со стандартным остановочным навесом

Стандартный остановочный навес обеспечивает защиту от осадков, но не обязательно включает средства визуального, тактильного и звукового информирования. Модель 50539 оснащается такими средствами в соответствии с заявленной комплектацией.

Тактильно-звуковое устройство воспроизводит звуковое описание схемы и объектов, а информационная панель содержит визуальные и тактильные элементы. Световое обозначение и указатель помогают определить место остановки и наименование остановочного пункта.

Автономное питание позволяет устанавливать павильон на удалённых объектах без прокладки кабеля к месту монтажа при наличии расчёта мощности и подходящих условий эксплуатации.

Комплектация

• тактильно-звуковое устройство с двумя USB-разъёмами;
• информационная панель для визуальной и тактильной информации;
• скамья;
• комплект угловых поручней из нержавеющей стали — 3 элемента;
• светодиодное внутреннее освещение;
• пиктограмма доступности;
• кронштейны для камер видеонаблюдения;
• световой короб с изображением знака 5.16;
• световой указатель с наименованием остановки;
• две солнечные панели;
• аккумуляторная батарея;
• датчик освещённости;
• паспорт изделия.

Питание и автономность

Павильон комплектуется двумя солнечными панелями и аккумуляторной батареей. Система обеспечивает питание тактильно-звукового устройства, USB-разъёмов и других подключённых устройств в соответствии с расчётом для конкретного объекта.

Расчёт учитывает регион установки, сезонную инсоляцию, температуру, режим эксплуатации, мощность подключённых устройств и требуемый резерв энергии. Фактическая продолжительность работы без подзарядки зависит от этих параметров.

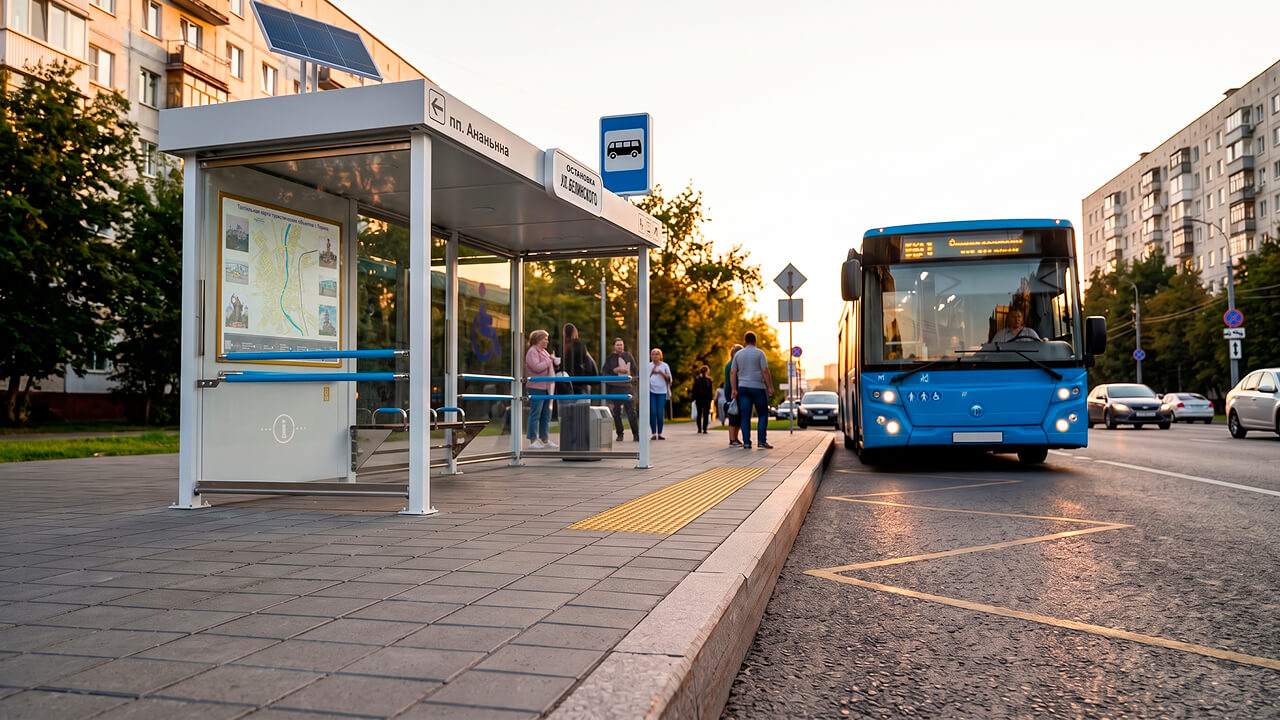

Павильон в сером исполнении (арт. 50539-UZ)

Модель имеет те же технические характеристики и комплектацию, что и 50539, но отличается серым цветом корпуса.

Цветовое решение подбирается с учётом требований к визуальному контрасту значимых элементов. Контраст зависит от цвета фона, материалов, освещения и схемы размещения. В соответствии с п. 6.4.1 СП 59.13330.2020 коэффициент контрастности должен быть не менее 40%, а для информации о потенциальной опасности относительно поверхности, на которую она нанесена, — не менее 70%.

Сценарии применения

• городские улицы с установленным архитектурным или цветовым регламентом;
• объекты с фирменным стилем;
• общественные пространства, где требуется согласовать павильон с окружающей застройкой.

Что получает заказчик

Заказчик получает функциональное наполнение модели 50539 в другом цветовом решении. Серый корпус позволяет согласовать павильон с архитектурным обликом территории, а контрастные поручни, границы прозрачных конструкций и информационные носители повышают заметность значимых элементов.

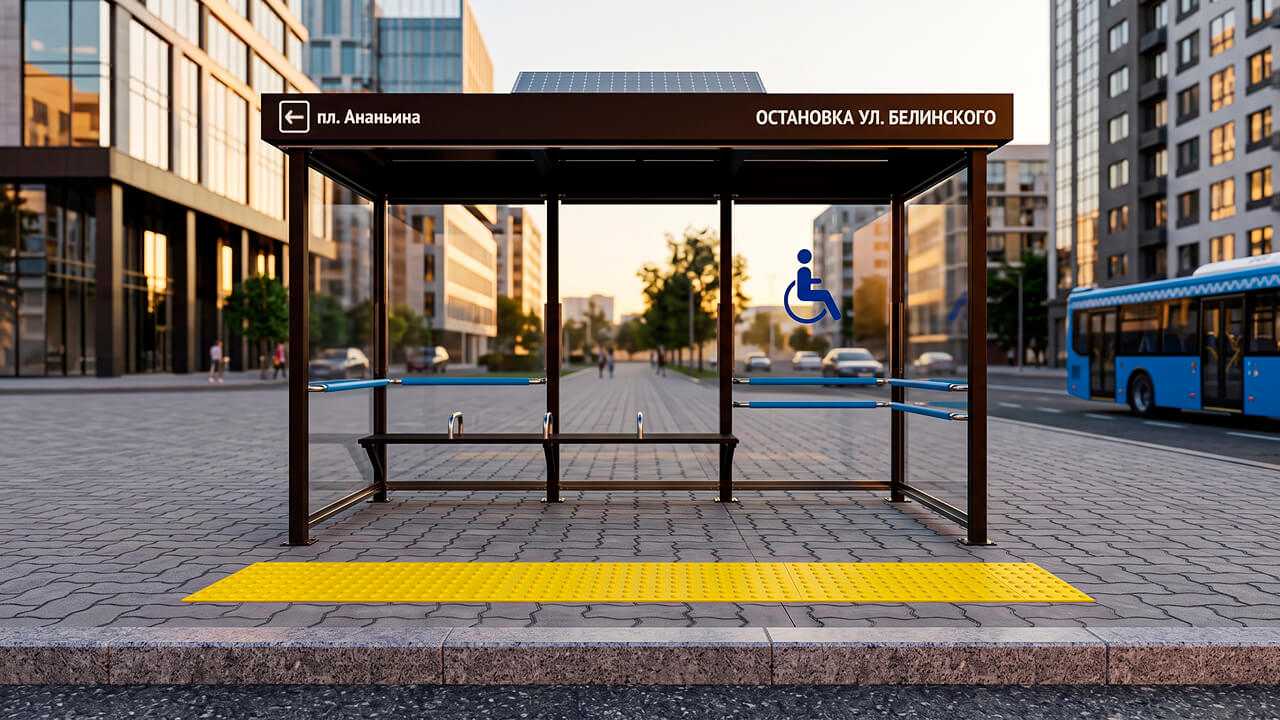

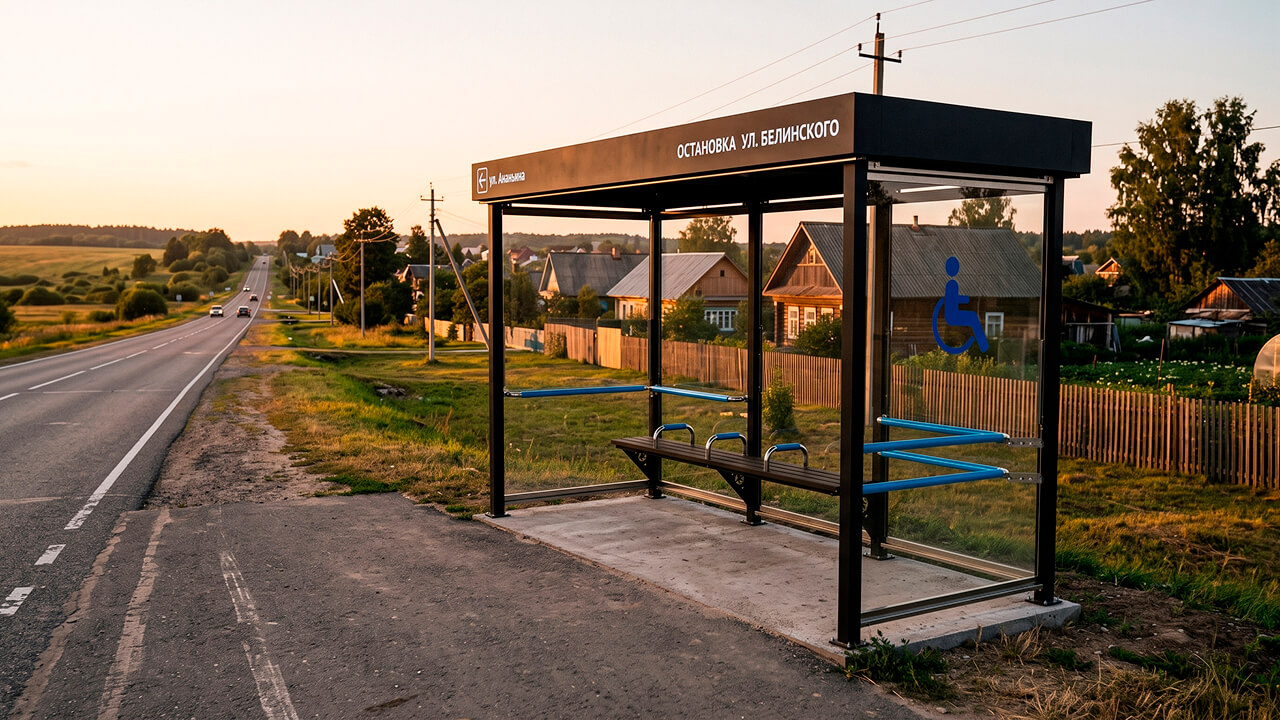

Павильон с базовой комплектацией (арт. 50539-1)

Модель предназначена для городской и пригородной среды с подключением к электросети. Она обеспечивает место кратковременного отдыха, опорные устройства и отдельные элементы обозначения остановочного пункта.

Базовая модель не заменяет комплексное решение доступного остановочного пункта. Для обеспечения доступности дополнительно предусматриваются маршрут подхода, посадочная площадка, зоны маневрирования, навигация, освещение и безопасная посадка в транспорт.

Сценарии применения

• городские и пригородные остановочные пункты с централизованным электроснабжением;
• объекты, где требуется базовое оснащение зоны ожидания;
• площадки, на которых расширенное информационное оснащение предусматривается отдельным этапом.

Что получает заказчик

• место кратковременного отдыха — скамью;
• опорные устройства — стационарные поручни из нержавеющей стали;
• визуальное обозначение предусмотренных элементов доступности — пиктограмму доступности;
• возможность установки оборудования видеонаблюдения — кронштейны;
• информацию о месте остановки — указатель с наименованием остановочного пункта.

Комплектация

• скамья;
• стационарные поручни из нержавеющей стали;
• пиктограмма доступности;
• кронштейны для камер видеонаблюдения;
• указатель с наименованием остановочного пункта;
• паспорт изделия.

Дооснащение

Модель может быть дополнена тактильно-звуковым устройством, информационной панелью и другими средствами информирования. Состав дооснащения определяется заданием на проектирование, конструкцией павильона, электроснабжением и условиями эксплуатации.

Сравнение моделей

Компоненты и технические решения

Павильоны включают комплекс решений для безопасности, навигации и информирования пассажиров. Ниже описаны основные компоненты, их назначение, особенности применения и соответствие требованиям доступной среды.

Тактильно-звуковое устройство

Применяется в моделях 50539 и 50539-UZ.

Тактильно-звуковое устройство предназначено для ориентирования незрячих и слабовидящих пассажиров. Оно может включать рельефно-графический план ближайшей территории, сведения о направлениях движения и значимых объектах, а также звуковое описание схемы.

Рабочая поверхность устройства размещается в зоне, доступной для человека, стоящего перед панелью, и пользователя кресла-коляски. Высота, наклон, свободное пространство перед устройством и возможность фронтального подъезда принимаются по проекту с учётом требований СП 59.13330.2020, ГОСТ Р 51671-2020 и ГОСТ Р 59591-2024.

Функции устройства:

• воспроизведение записанной информации при нажатии кнопок;
• воспроизведение информации по нескольким каналам;
• остановка и продолжение воспроизведения;
• переключение языка звукового сопровождения;
• поддержка русского, английского и других языков в зависимости от комплектации;
• подключение USB-устройств для зарядки.

Кнопки выполнены в антивандальном исполнении из никелированной латуни и оснащены подсветкой.

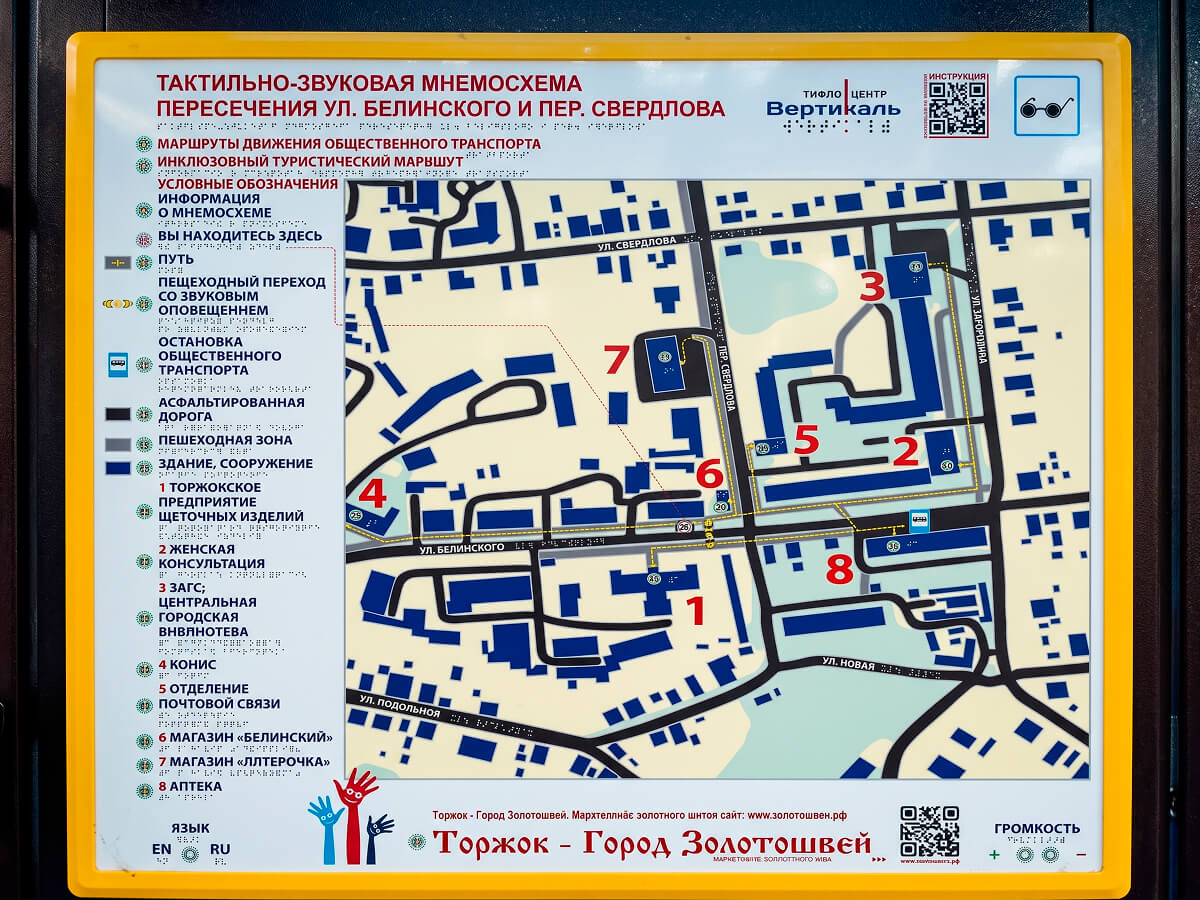

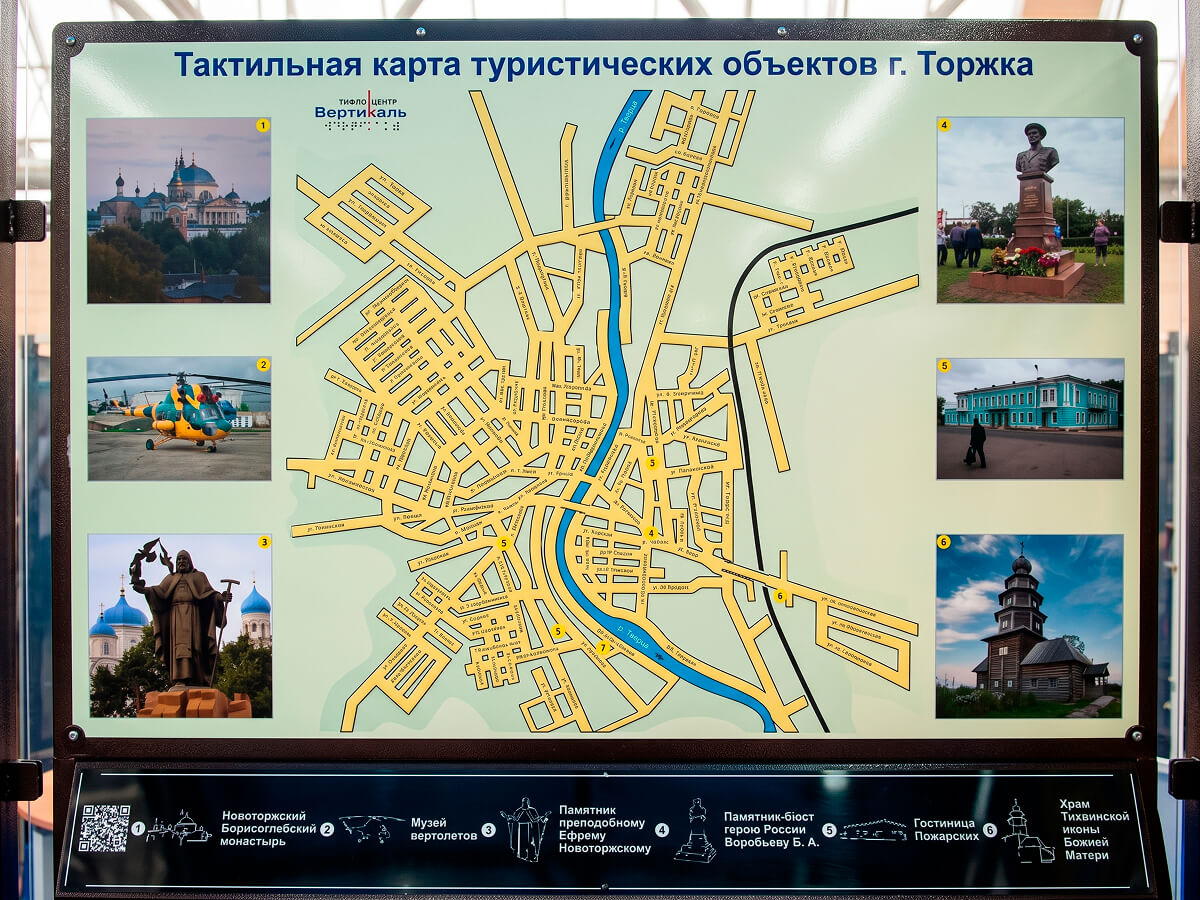

Информационная панель

Применяется в моделях 50539 и 50539-UZ.

Информационная панель представляет собой цельносварную конструкцию из стали с порошково-полимерным покрытием. Она включает основание для размещения тактильных указателей и заднюю панель.

На панели размещаются наименование остановочного пункта, номера и направления маршрутов, расписание, схема пересадок, контакты перевозчика, информация о доступном пути движения и порядок обращения за помощью.

Визуальная информация выполняется с учётом требований к контрастности и читаемости. Тактильные и звуковые элементы применяются в соответствии с проектом и составом оборудования.

Скамья

Применяется во всех моделях.

Скамья предназначена для кратковременного отдыха пассажиров. Она изготовлена из стального каркаса и пластикового настила для эксплуатации на открытом воздухе.

Размеры скамьи с учётом поручней: 530 × 1380 × 405 мм.

Скамья оснащается спинкой и опорными элементами для удобства посадки и вставания. Конструкция и размещение скамьи обеспечивают свободный проход и не препятствуют использованию зон маневрирования кресла-коляски.

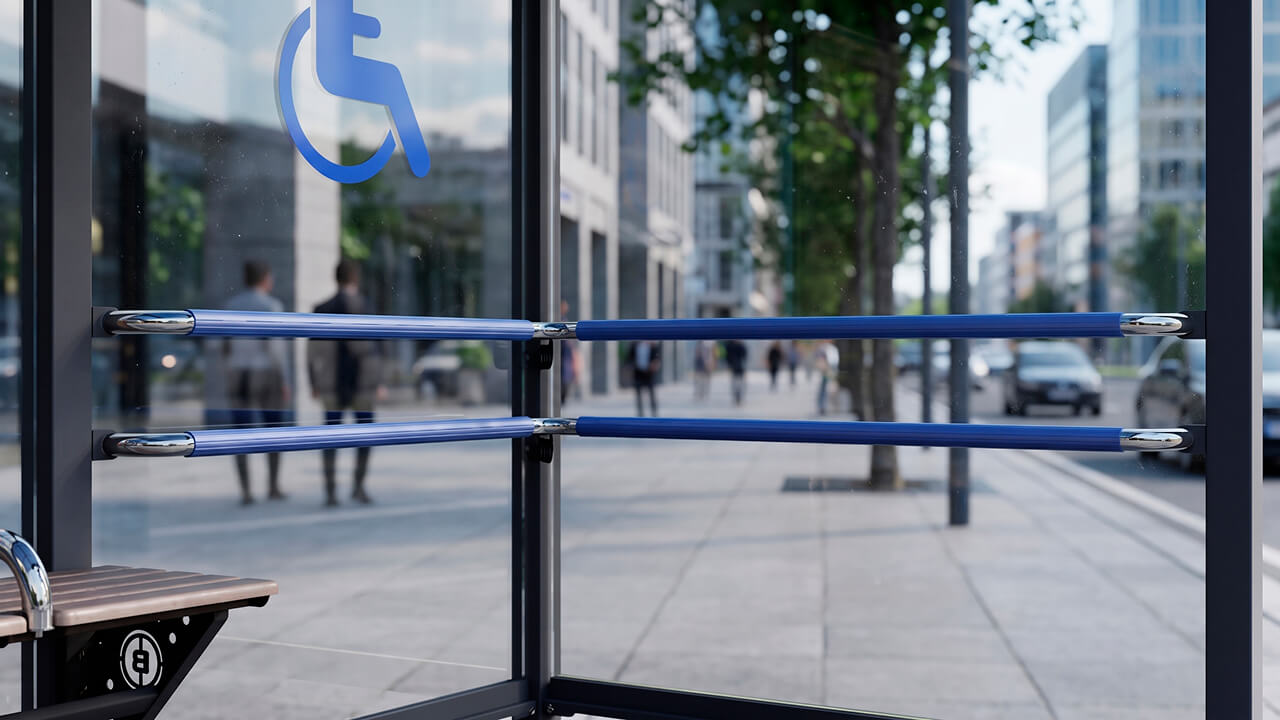

Поручни

Применяются во всех моделях.

Поручни изготовлены из нержавеющей стали AISI 304 и имеют накладки из ПВХ с рифлёной поверхностью. Параметры и узлы крепления соответствуют требованиям ГОСТ Р 51261-2025 и проектному решению.

В комплект угловых поручней входят три элемента: один размером 1058 × 1394 мм для монтажа в левой части павильона и два элемента размером 1240 × 1460 мм для монтажа в правой части.

Световое обозначение остановочного пункта

Применяется в моделях 50539 и 50539-UZ.

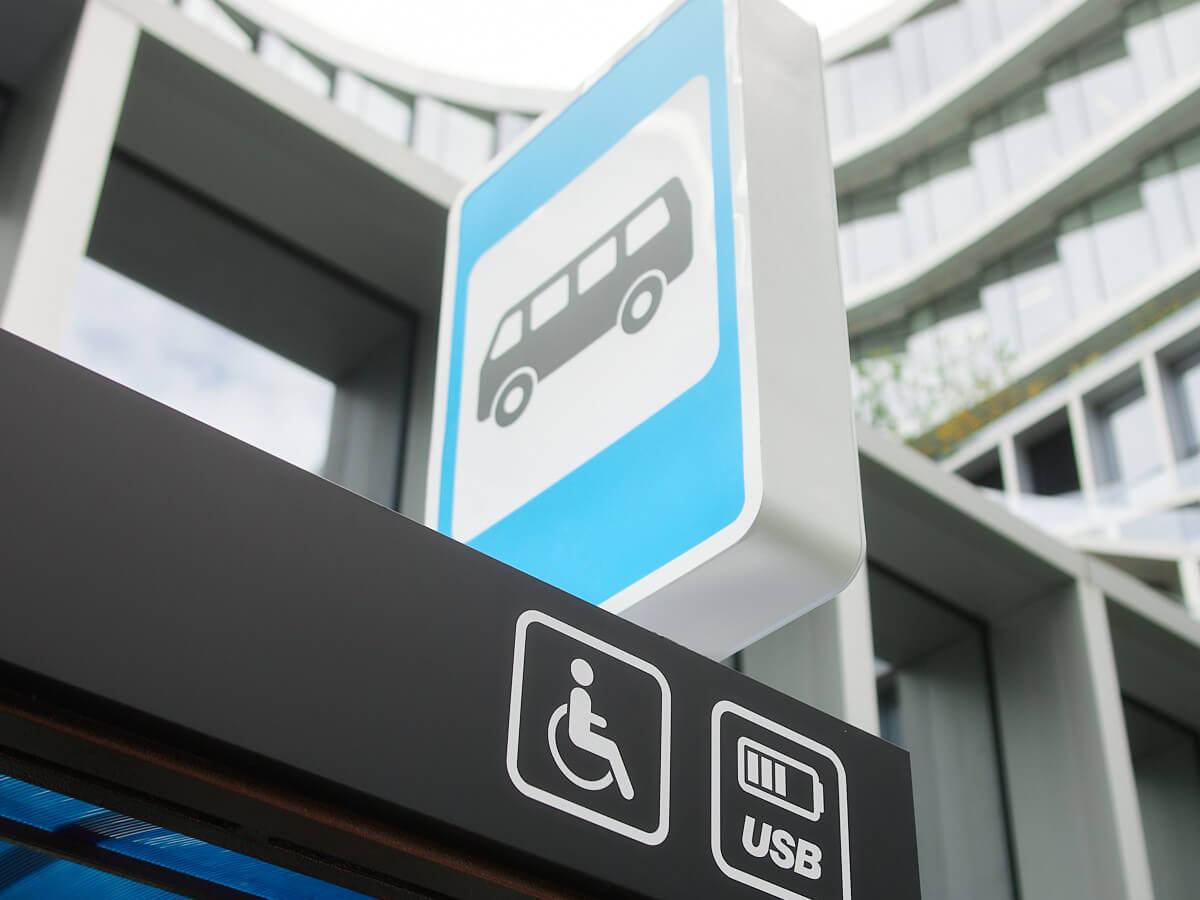

Световой короб с изображением знака 5.16 используется для визуального обозначения места остановки автобуса и/или троллейбуса.

Световой короб не заменяет дорожный знак и не является самостоятельным средством организации дорожного движения. Типоразмер, место установки, опора, видимость, световозвращающие свойства и порядок применения дорожного знака определяются действующими требованиями к техническим средствам организации дорожного движения и проектом организации дорожного движения.

Освещение

Применяется во всех моделях.

Для внутреннего освещения используется светодиодная лента длиной 9,5 м с белым светом.

Освещение павильона и посадочной площадки должно обеспечивать распознавание границ конструкций, скамьи, поручней, информационных носителей и пути движения. Согласно п. 8.4.24 СП 59.13330.2020 в тёмное время суток средняя горизонтальная освещённость покрытия в павильоне и на посадочной площадке должна быть не менее 50 лк.

Монтаж и проверка площадки

Основание: подготовленное ровное основание с бетонными подушками для опор и анкерными болтами М13. Крепление: стальные фланцы толщиной не менее 5 мм; каждый фланец имеет не менее четырёх отверстий. Количество фланцев — не менее шести. Павильон поставляется отдельными модулями, что упрощает перевозку и монтаж.

Перед монтажом проверяются:

• габариты посадочной площадки и зоны ожидания;
• непрерывность доступного маршрута к остановочному пункту;
• свободные зоны для маневрирования кресла-коляски;
• отсутствие недопустимых перепадов высот, выступов и других препятствий;
• продольные и поперечные уклоны;
• качество и состояние покрытия;
• расположение тактильных наземных указателей;
• размещение тактильно-звукового устройства и информационной панели;
• видимость дорожного знака;
• освещённость павильона и посадочной площадки;
• возможность безопасной посадки в транспорт;
• водоотведение и защита от подтопления, снега и наледи;
• возможность последующего обслуживания оборудования.

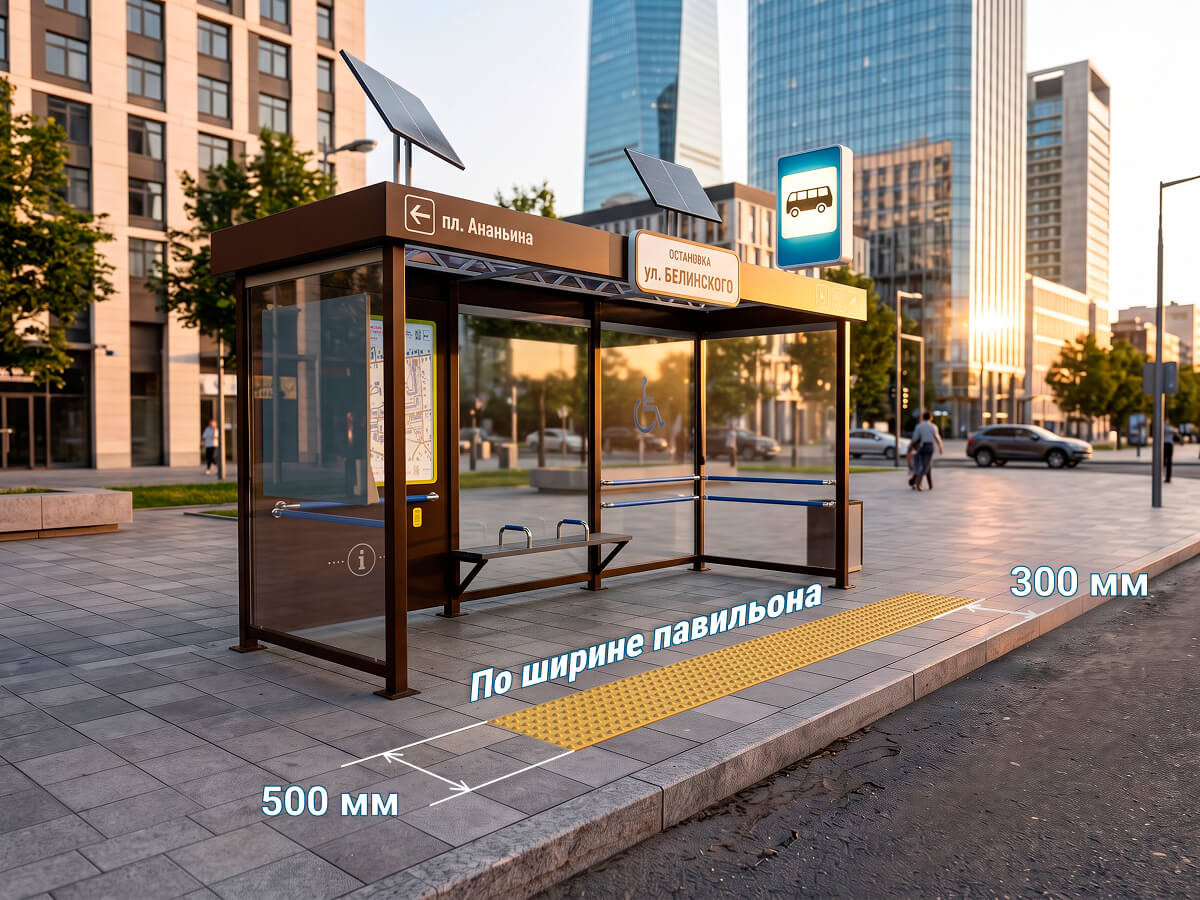

Вдоль маршрута и в зоне остановки предусматриваются тактильные наземные указатели по ГОСТ Р 52875-2018. Их тип, ширина, рисунок и место размещения определяются проектом с учётом направления движения пассажиров, границ посадочной площадки, опасных участков и схемы остановочного пункта.

Нормативная база

При проектировании остановочного пункта и выборе оборудования учитываются:

• СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» с изменениями № 1–4;
• ГОСТ Р 52766-2007 «Дороги автомобильные общего пользования. Элементы обустройства. Общие требования» с действующими изменениями;
• ГОСТ Р 51261-2025 «Устройства опорные стационарные для маломобильных групп населения. Классификация. Общие технические требования»;
• ГОСТ Р 51671-2020 «Средства связи и информации технические общего пользования, доступные для инвалидов. Классификация. Требования доступности и безопасности»;
• ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования»;
• ГОСТ Р 59591-2024 «Тактильно-звуковые устройства для информационного обеспечения инвалидов по зрению. Разработка, производство, условия применения»;
• действующие требования к дорожным знакам и техническим средствам организации дорожного движения;
• местные нормативы благоустройства, требования балансодержателя дороги и перевозчика.

ОСТ 218.1.002-2003 применяется в части требований, относящихся к соответствующему типу автомобильной дороги и остановочного пункта.

Проектная документация учитывает действующие редакции нормативных документов, местные нормативы благоустройства, требования балансодержателя дороги и перевозчика.

Ответы на частые вопросы

Как заказать

Чтобы получить консультацию, узнать стоимость и согласовать сроки поставки, обратитесь к специалистам Тифлоцентра «Вертикаль»:

• телефон: 8 (800) 555-34-73;
• электронная почта: sale@tiflocentre.ru.

Также можно заказать обратный звонок.

Специалисты помогут выбрать модель, согласовать комплектацию и содержание информационных носителей, подготовить технические материалы и коммерческое предложение с учётом характеристик объекта.
