Тифлоцентр «Вертикаль» расширил электронный каталог средствами визуальной, тактильной и звуковой навигации. Новые изделия предназначены для обозначения помещений, функциональных зон и направлений движения на общественных, административных, медицинских и образовательных объектах.
В каталог добавлены:
- тактильно-звуковые комплексные таблички;
- флаговый настенный указатель;
- световой указатель направления движения со встроенной LED-подсветкой;
- звуковой указатель-пиктограмма.
Оборудование может использоваться для повышения доступности информации, в том числе для людей с нарушением зрения. Выбор конкретного изделия, его размещение и способ применения определяются проектной документацией объекта, назначением помещения, условиями эксплуатации и применимыми нормативными требованиями.
Наличие визуальных, тактильных или звуковых элементов само по себе не подтверждает соответствие изделия или объекта всем требованиям доступности. Перед применением необходимо проверить характеристики изделия, проектные решения и актуальные нормативные документы.
Тактильно-звуковые таблички
В каталоге представлены три решения:
- табличка с ручным запуском голосового сообщения — арт. 10663-11-W;
- табличка с датчиком движения — арт. 10663-11-B;
- таблички со сменным тактильным полем — арт. 10663-9-B и арт. 10663-9-W.
Все модели объединяют визуальную, тактильную и звуковую информацию. Они могут применяться для обозначения помещений и функциональных зон внутри общественных зданий.

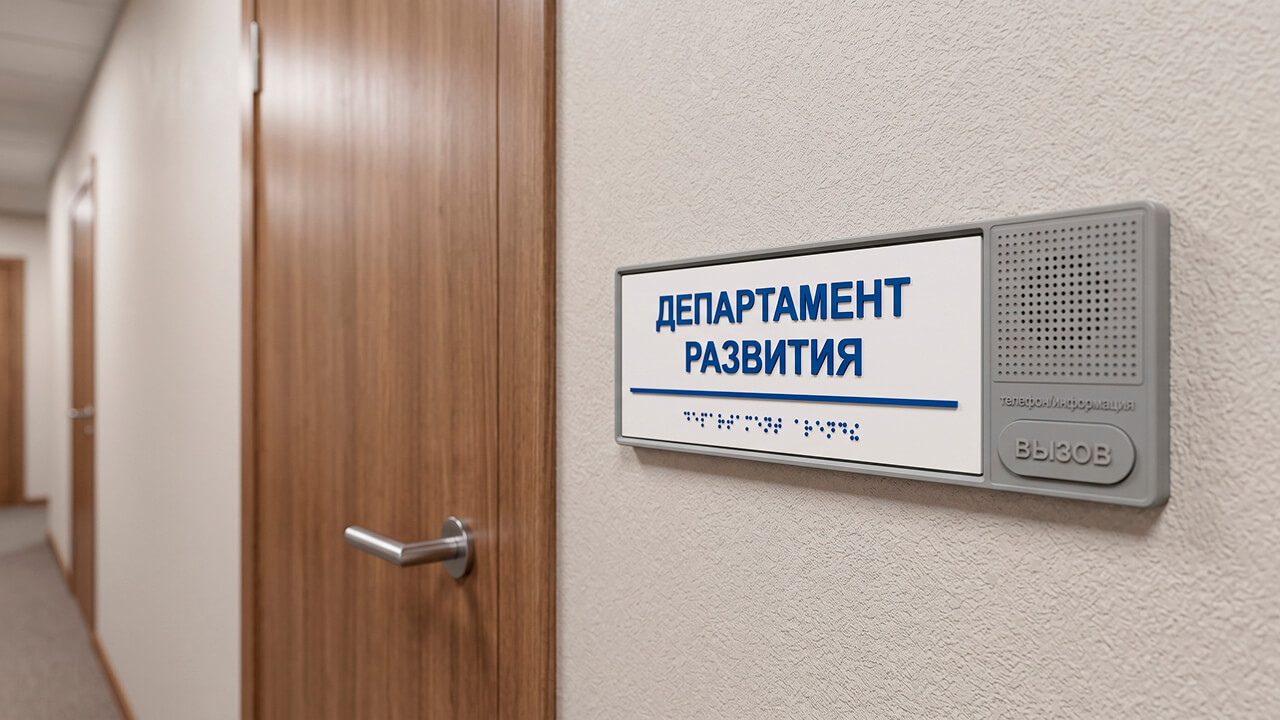

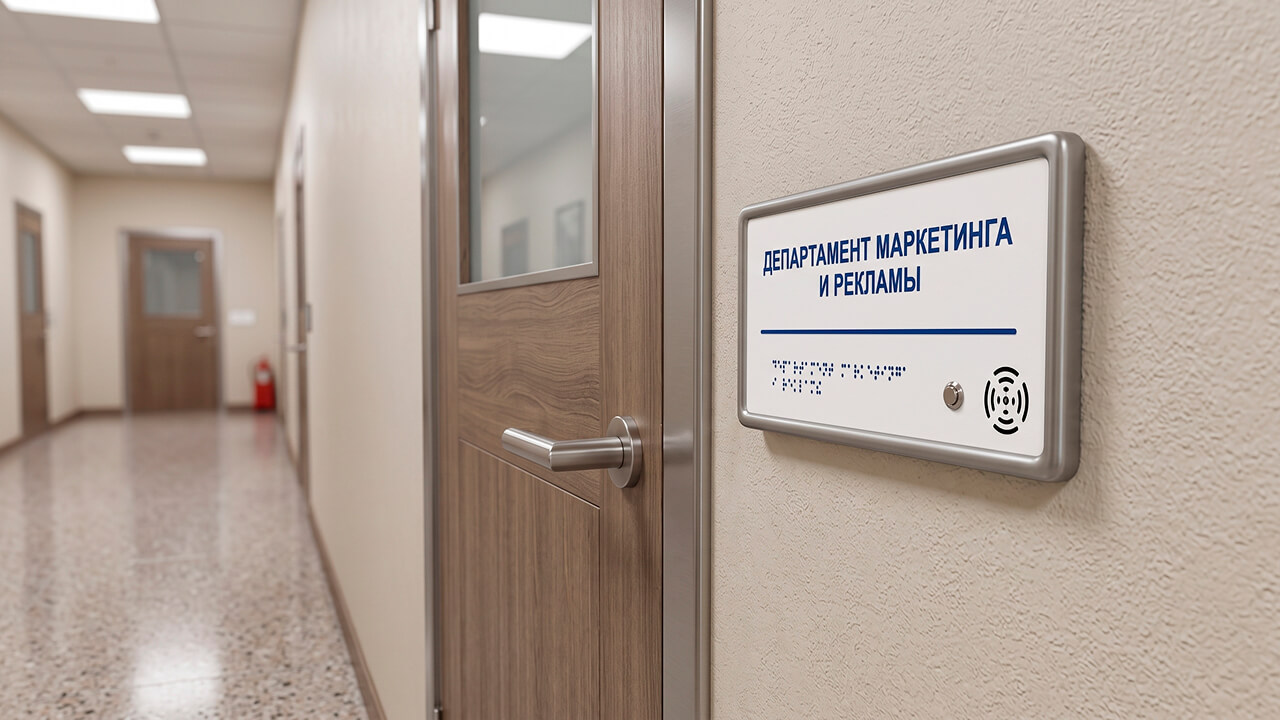

Табличка с ручным запуском
Арт. 10663-11-W — белая тактильно-звуковая табличка размером 150 × 300 × 25 мм. Голосовое сообщение запускается пользователем с помощью элемента управления.
Табличка подходит для обозначения кабинетов, приемных, регистратур, аудиторий, библиотек, переговорных и других помещений с постоянным назначением.
Основные особенности:
- визуальная, рельефная и звуковая информация в одном изделии;
- шрифт Брайля;
- запись и перезапись сообщения через встроенный микрофон;
- продолжительность сообщения — до 90 секунд;
- автономное питание от четырех элементов AA/LR6, 1,5 В;
- настенное крепление.
Голосовое сообщение может содержать название помещения, режим работы, порядок получения услуги или другую краткую информацию. Перед эксплуатацией необходимо проверить разборчивость сообщения в реальных акустических условиях.
Табличка с датчиком движения

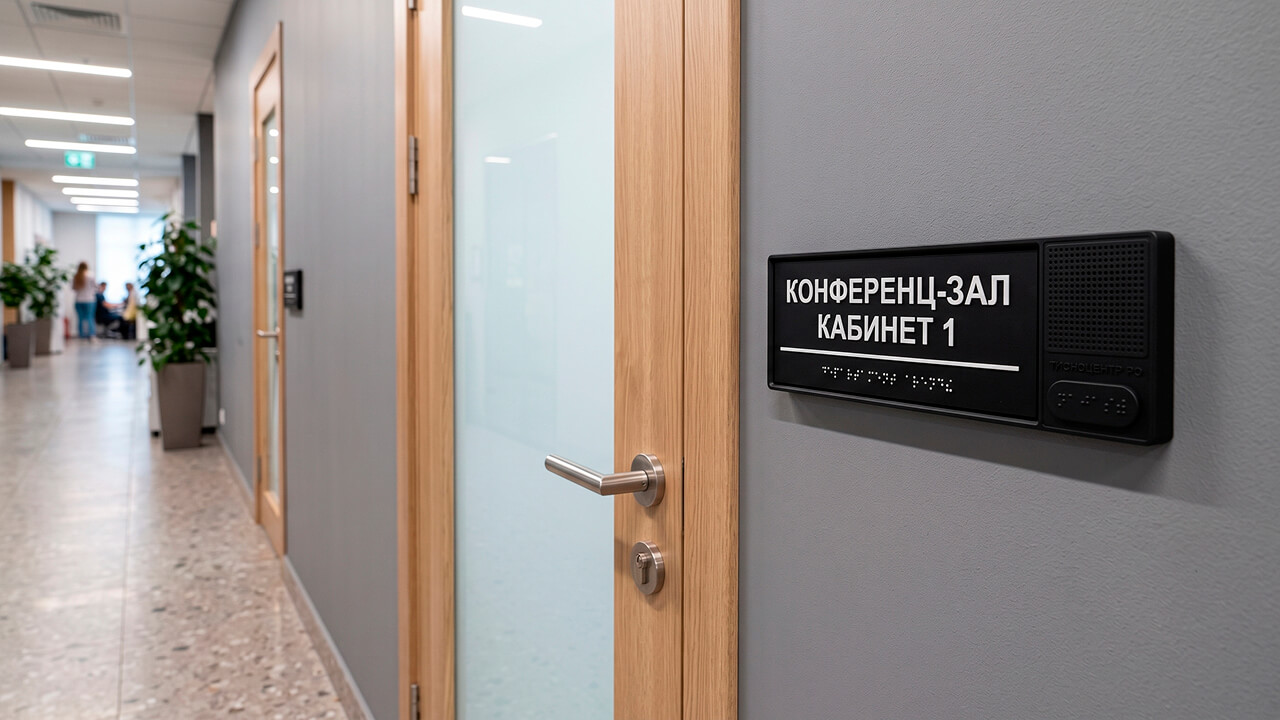

Арт. 10663-11-B — черная тактильно-звуковая табличка размером 150 × 300 × 25 мм. Голосовое сообщение запускается автоматически при приближении посетителя к изделию.
Модель предназначена для зон, где важно привлечь внимание посетителя к навигационной информации без нажатия кнопки. Перед установкой необходимо учитывать зону срабатывания датчика, направление движения людей и акустическую нагрузку.
Основные особенности:
- автоматический запуск голосового сообщения;
- визуальная, тактильная и звуковая информация;
- дальность действия датчика — до 5 м;
- запись и перезапись сообщения через встроенный микрофон;
- продолжительность сообщения — до 90 секунд;
- автономное питание от четырех элементов AA/LR6, 1,5 В.
При проектировании необходимо проверить, чтобы датчик не срабатывал слишком часто, а звуковое сообщение не создавало избыточный фон в коридорах, холлах и зонах ожидания.
Таблички со сменным полем

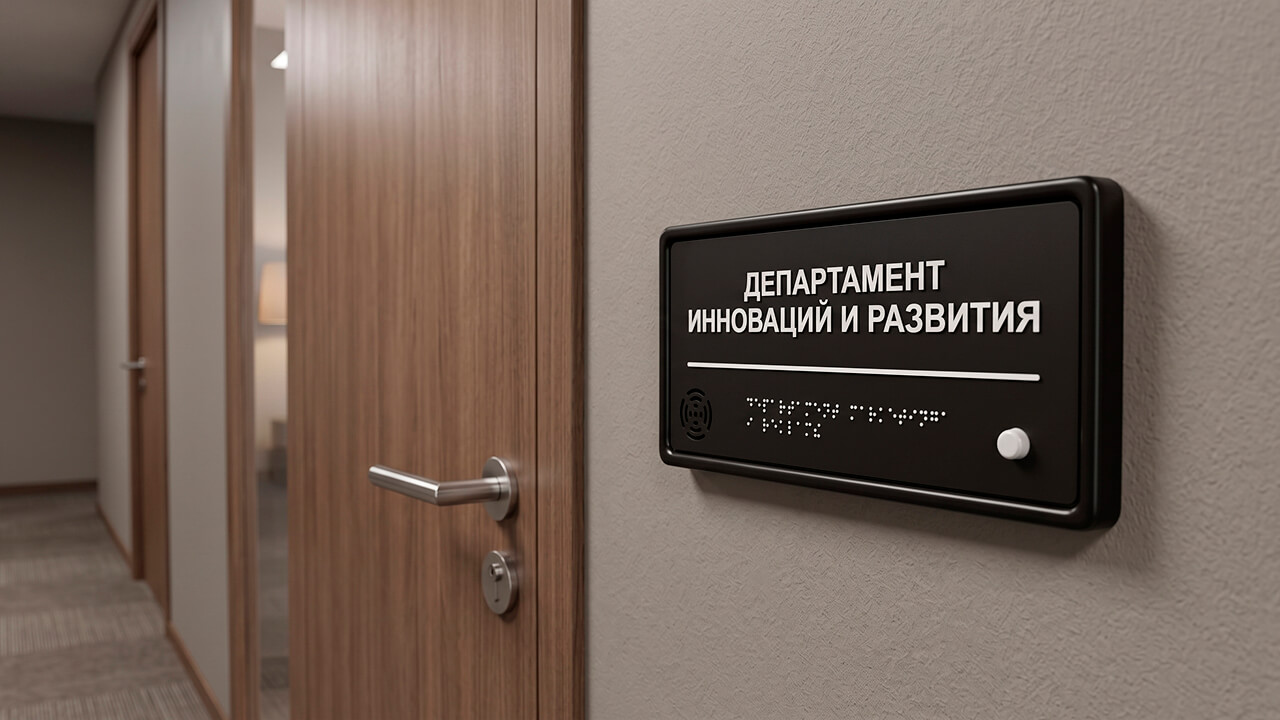

Арт. 10663-9-B — черная модель, арт. 10663-9-W — белая модель. Размер каждой таблички — 100 × 300 × 25 мм. Голосовое сообщение запускается кнопкой.
Главная особенность моделей — сменное тактильное информационное поле. При изменении названия отдела, номера кабинета, режима работы или назначения помещения можно заменить информационную плашку и обновить голосовое сообщение без замены корпуса.
Основные особенности:
- замена информационного поля без демонтажа корпуса;
- кнопочный запуск сообщения;
- рельефная информация и шрифт Брайля;
- запись и перезапись аудиосообщения через встроенный микрофон;
- применение в помещениях с изменяющимися названиями и функциями.
Модели подходят для административных, медицинских и образовательных организаций, где могут меняться названия подразделений, номера кабинетов или назначение помещений.

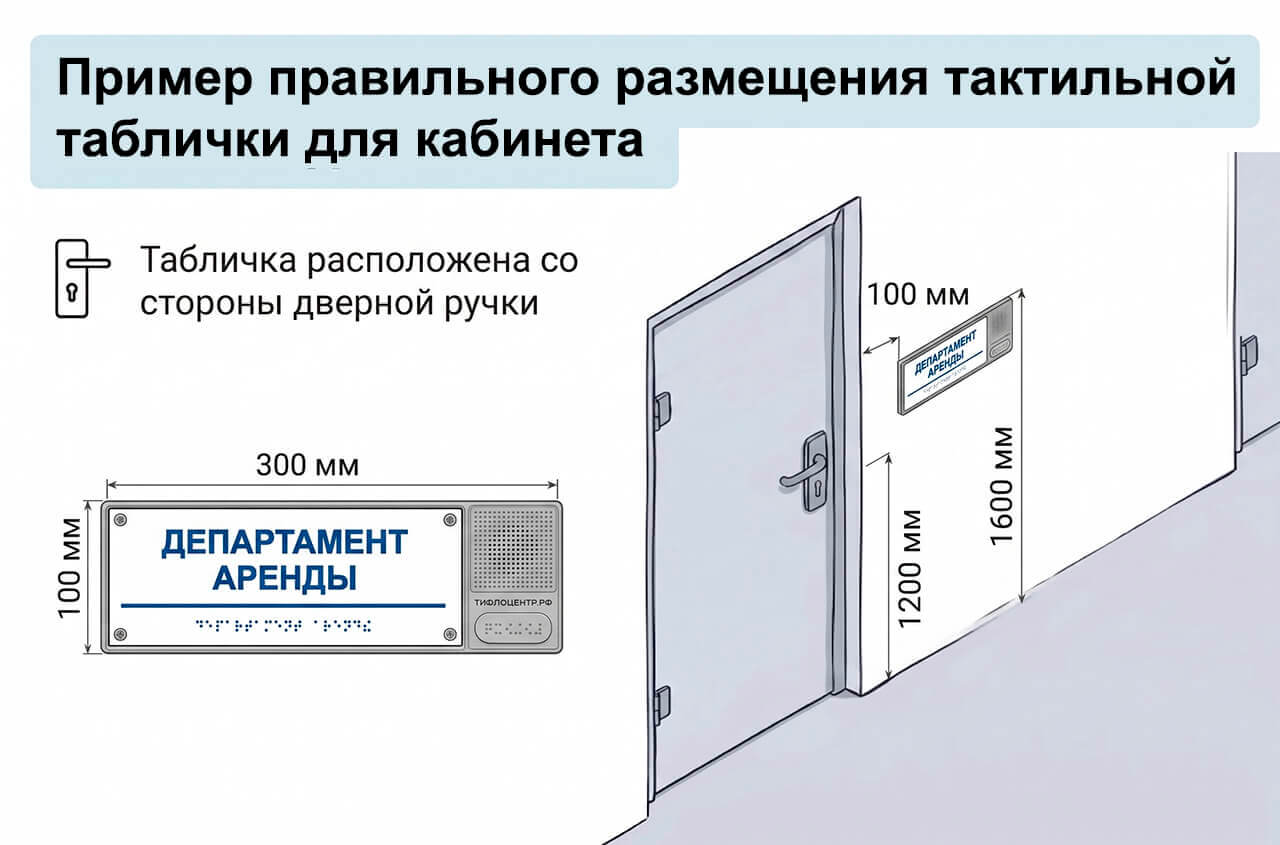

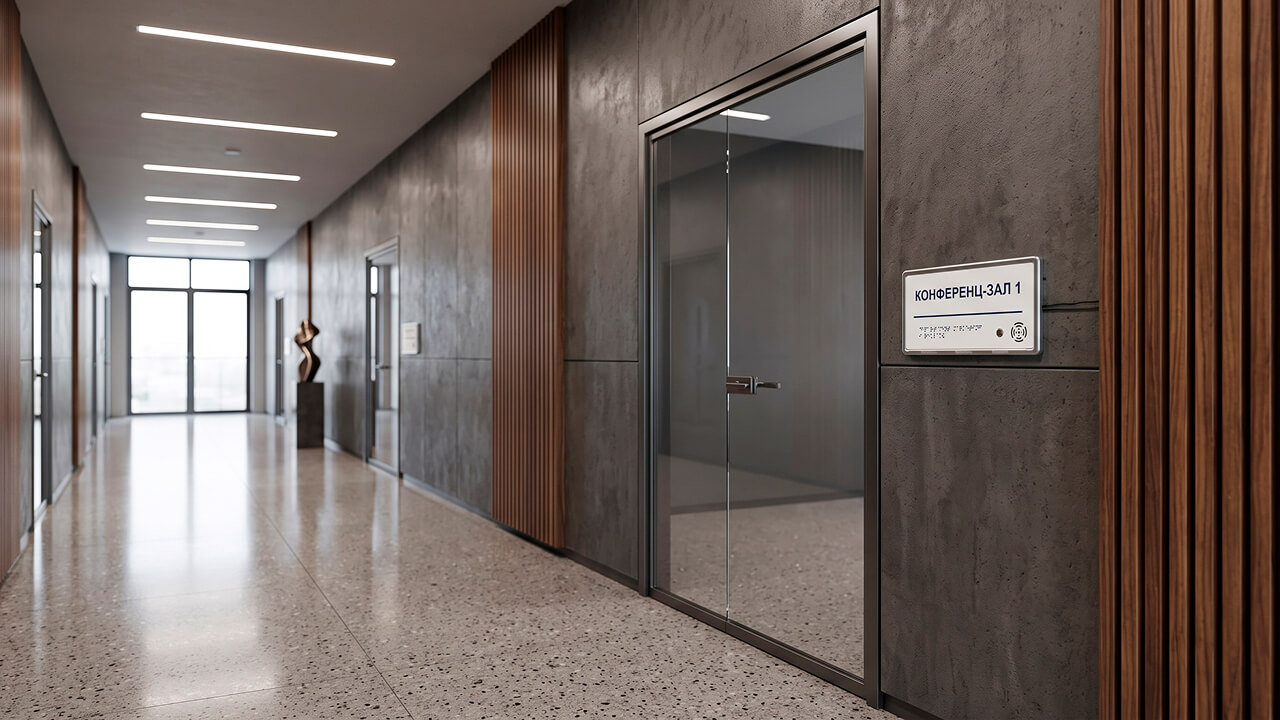

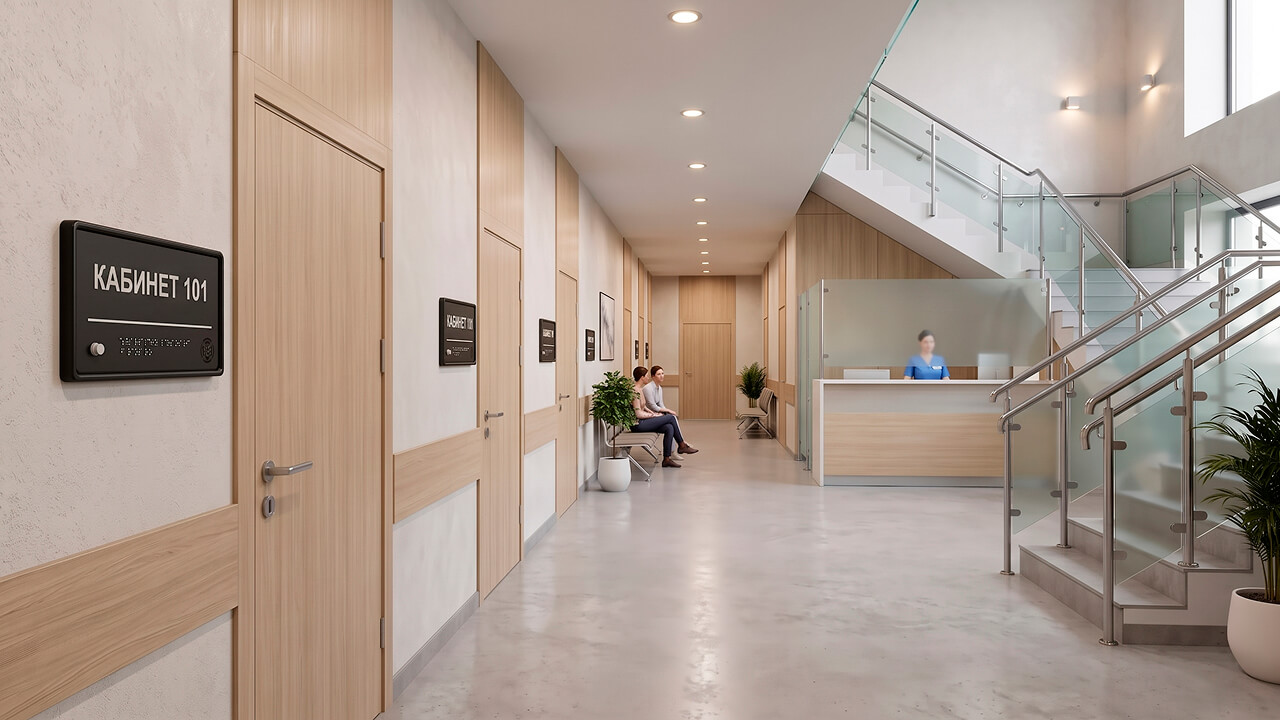

Размещение тактильных табличек
Характеристики изделия и требования к его размещению необходимо рассматривать отдельно. Место установки определяется проектными решениями объекта и конкретной задачей навигации.
Для информирующих табличек у дверей необходимо учитывать:
- сторону расположения дверной ручки;
- направление открывания двери;
- свободную ширину прохода;
- возможность беспрепятственного подхода;
- освещенность и контраст с фоном.
Табличку размещают со стороны дверной ручки, обычно на высоте от 1,2 до 1,6 м от уровня пола. Расстояние от края таблички до края дверного проема должно составлять 0,1 м с учетом проектных решений объекта и применимых требований п. 6.5.9 СП 59.13330.2020.
Не рекомендуется устанавливать табличку на дверном полотне: при открывании двери доступ к информации теряется, а нахождение перед подвижной дверью может создавать риск травмирования. Изделие не должно выступать в проход, перекрывать доступ к ручке или препятствовать движению.
Как выбрать табличку
- Для автоматического запуска сообщения при приближении — арт. 10663-11-B.
- Для ручной активации голосовой информации — арт. 10663-11-W.
- Для помещений с изменяющимися названиями и функциями — арт. 10663-9-B или арт. 10663-9-W.

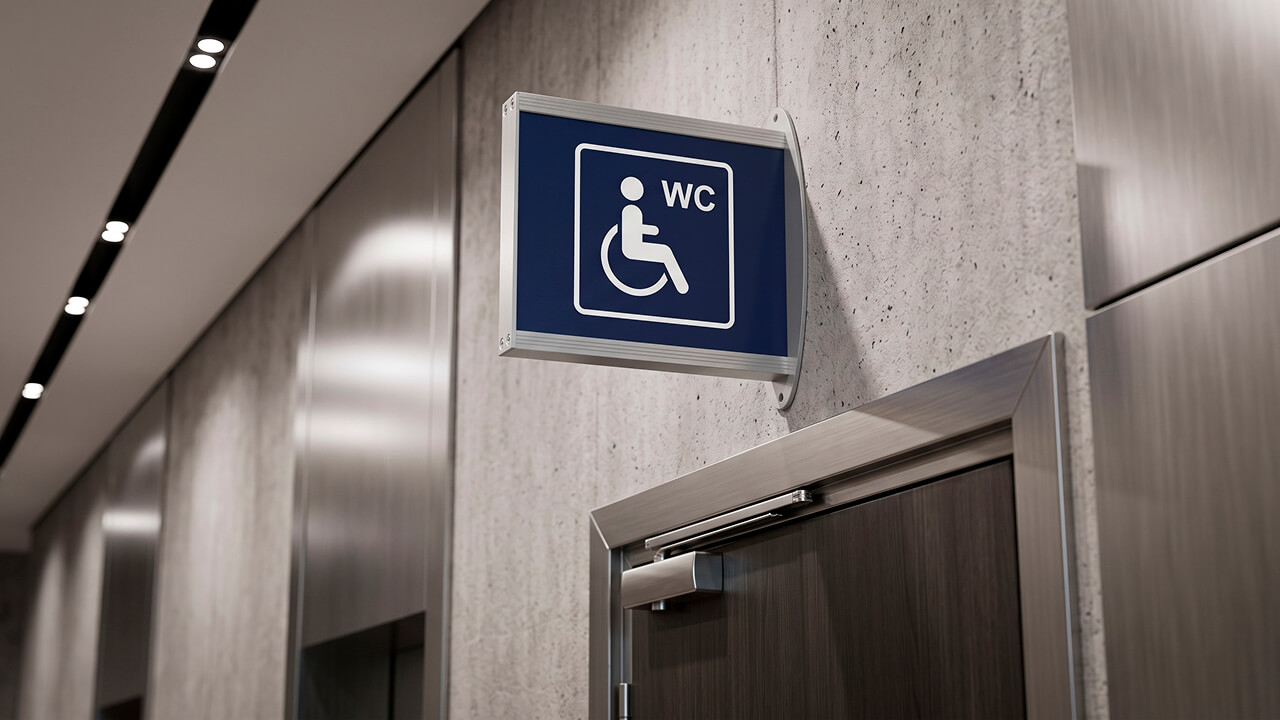

Флаговый настенный указатель
Арт. 52091-03-200x175 — флаговый настенный указатель с торцевым креплением. Цвет — серебристо-серый RAL 7001. Габаритные размеры — 215 × 200 × 64 мм.
Указатель изготовлен из листовой стали с порошковой окраской, алюминия и ПВХ. Торцевое крепление позволяет устанавливать его с левой или правой стороны стены в зависимости от планировки объекта.
Содержание пиктограммы определяется техническим заданием и согласуется с заказчиком.
Указатель может использоваться для навигации к санитарным помещениям, лифтам, зонам ожидания, стойкам регистрации, лестницам и другим функциональным зонам. На путях эвакуации его можно применять только как дополнительное средство навигации, если это предусмотрено проектом и не заменяет обязательные знаки пожарной безопасности.
Световой указатель направления движения

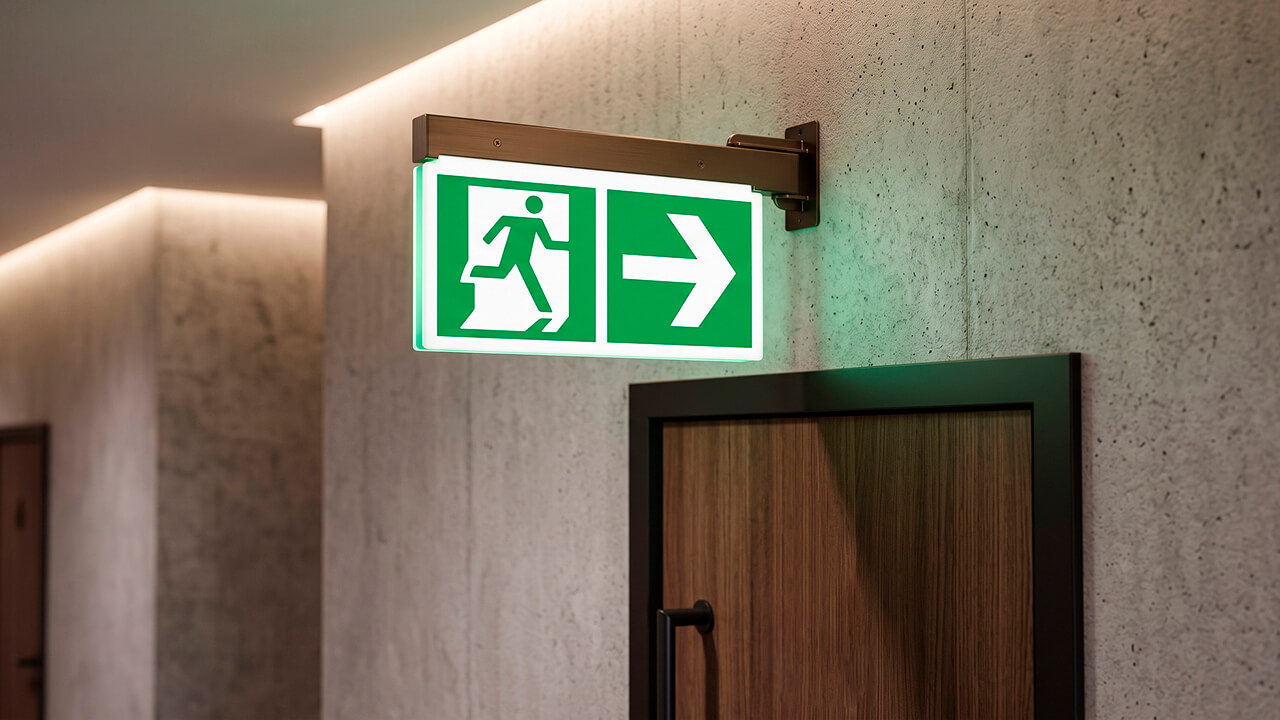

Арт. 50598 — световой указатель со встроенной LED-подсветкой для обозначения входов, выходов, функциональных зон и направлений движения.
Основные характеристики:
- размеры — 223 × 340 × 35 мм;
- питание — 24 В DC;
- потребляемая мощность — 12 Вт;
- световой поток — 400 лм;
- степень защиты — IP54;
- срок службы светодиодов — не менее 50 000 часов;
- масса — 0,8 кг.

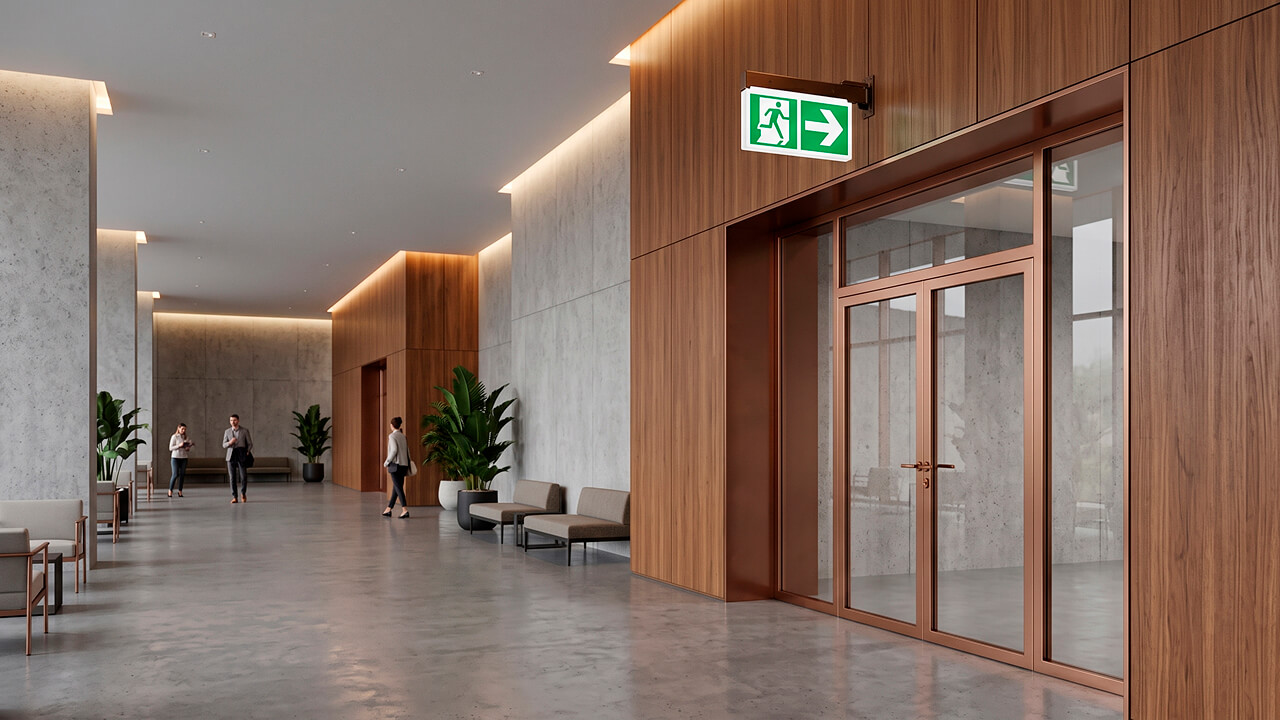

Заявленная дальность видимости информации — до 10 м, однако фактическая различимость зависит от размера пиктограммы, контраста, освещенности и угла обзора. Конструкция оснащена настенным креплением с регулировкой угла наклона до 15°.
LED-подсветка может повысить различимость информации при определенных условиях освещения. Перед установкой необходимо проверить видимость указателя на объекте.

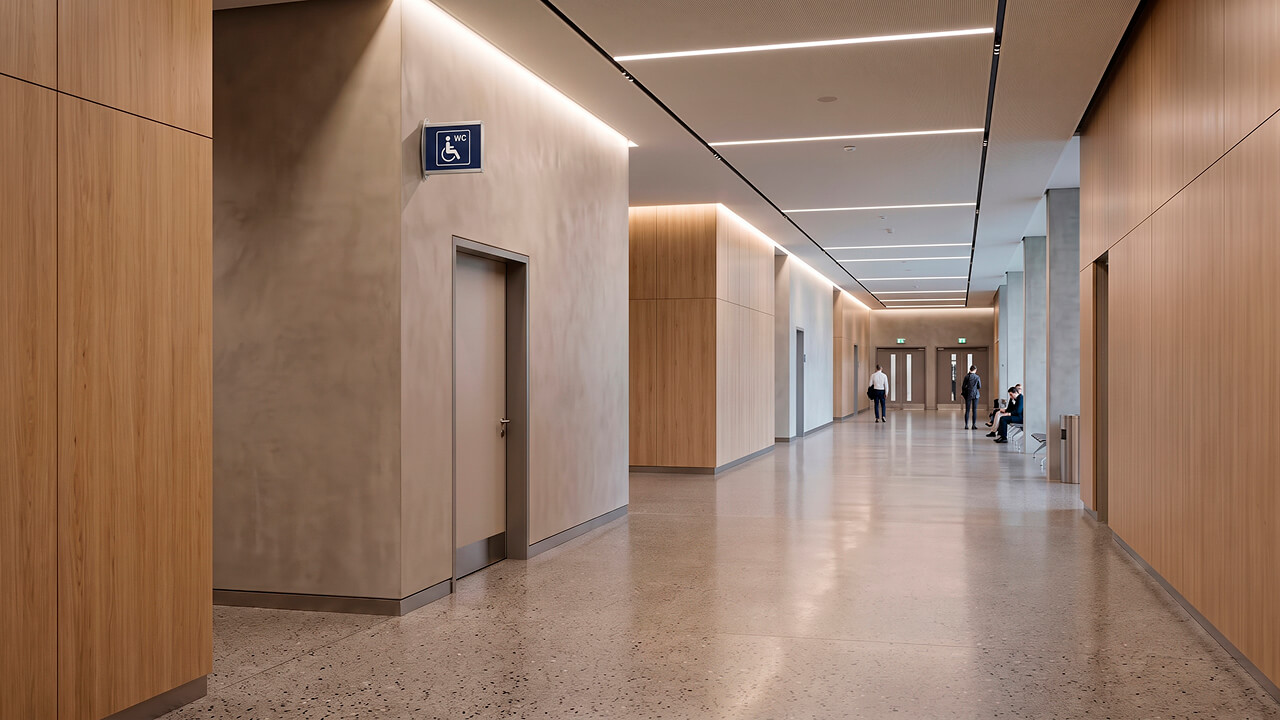

Размещение визуальных указателей
Визуальный указатель размещают так, чтобы посетитель мог своевременно распознать направление движения. При выборе места учитывают:
- контраст изображения и фона;
- освещенность;
- высоту установки;
- ширину прохода;
- выступание изделия;
- траектории движения людей.
Если указатель устанавливается на консоли, над проходом или в другом месте, где он может выступать в пространство движения, необходимо обеспечить нормативную высоту свободного прохода. Конкретное решение проверяют по проектной документации и применимым требованиям СП 59.13330.2020.
Звуковой указатель-пиктограмма
Арт. 10663-8 — звуковой указатель-пиктограмма черного цвета размером 199 × 159 × 32 мм. Изделие объединяет визуальную, тактильную и звуковую информацию: рельефное изображение распознается на ощупь, подпись выполнена шрифтом Брайля, а встроенный речевой информатор воспроизводит дополнительное сообщение.
Основные особенности:
- визуальная, тактильная и звуковая информация;
- рельефное изображение;
- подпись шрифтом Брайля;
- голосовое сообщение продолжительностью до 90 секунд;
- запуск сообщения внешней металлической кнопкой;
- запись и перезапись сообщения через встроенный микрофон;
- автономное питание от четырех элементов AA/LR6;
- настенное крепление.

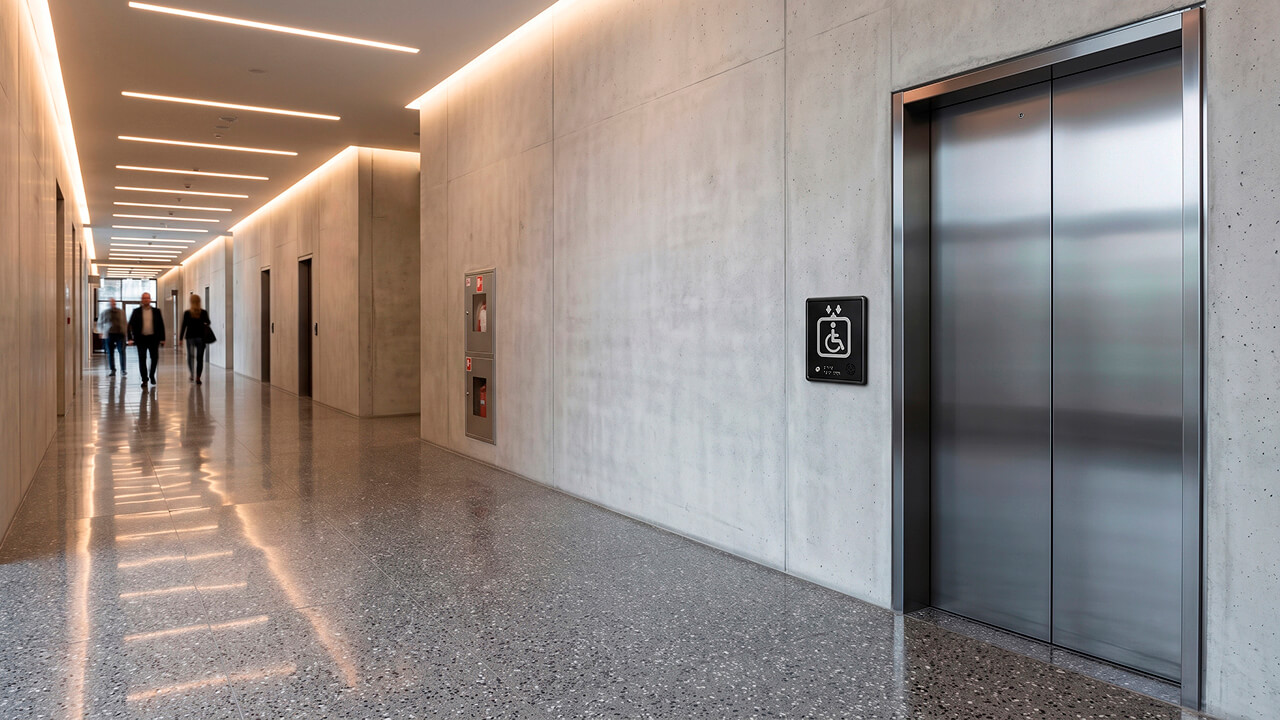

Пиктограмма может применяться для обозначения санитарных помещений, кабинетов, приемных, зон обслуживания, лифтов, лестниц, входных групп, регистратур и зон ожидания.
Голосовое сообщение может содержать название помещения, его назначение, режим работы или порядок получения услуги. Кнопочный запуск позволяет получать информацию по запросу и не создает постоянного звукового фона.

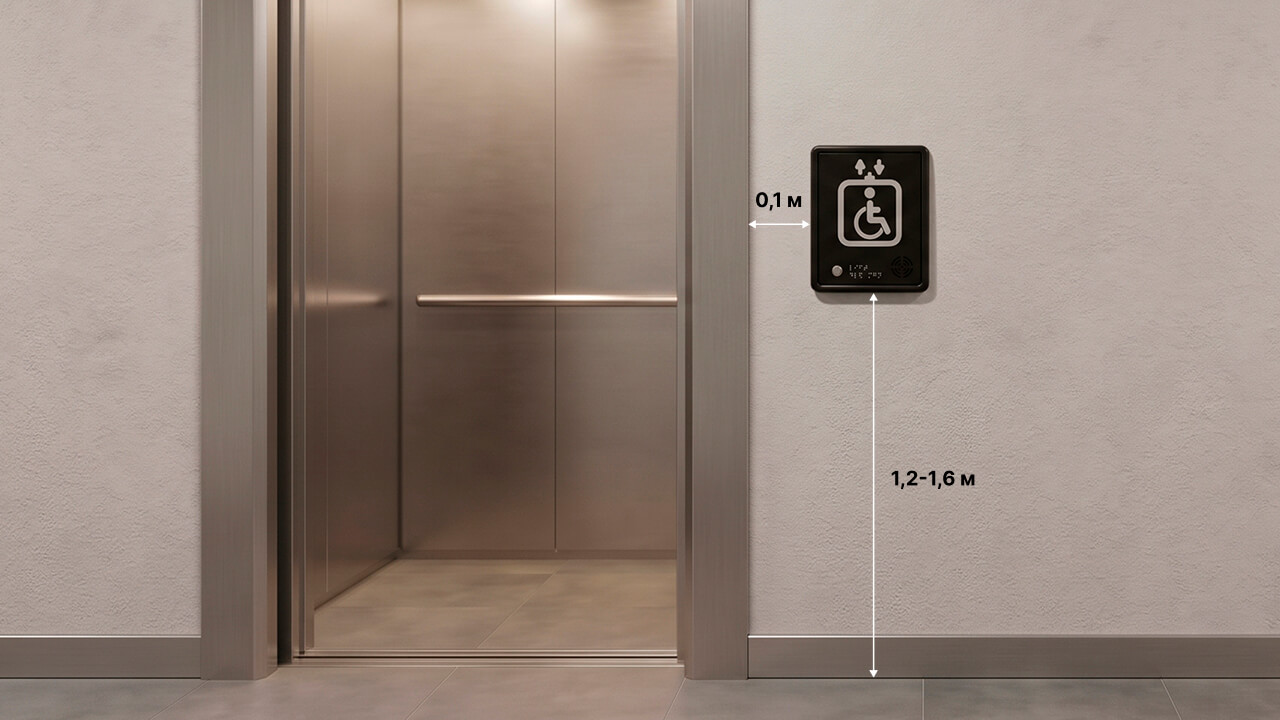

Размещение пиктограмм
Пиктограмму устанавливают внутри помещения в месте, где посетитель может свободно подойти к изделию, рассмотреть тактильное изображение и нажать кнопку.
Для обозначения помещений рекомендуется выбирать стену со стороны дверной ручки. Информирующие тактильные таблички размещают на высоте от 1,2 до 1,6 м от уровня пола; расстояние от края таблички до края дверного проема — 0,1 м с учетом проектных решений и применимых требований п. 6.5.9 СП 59.13330.2020.
Не следует устанавливать указатель на дверном полотне. Тактильная поверхность и кнопка должны оставаться доступными для руки и не перекрываться мебелью, декоративными элементами или другими информационными носителями.
Монтаж выполняют минимум в двух точках крепления. Тип крепежа выбирают с учетом материала стены и условий эксплуатации. Для предусмотренного варианта поставки используются два самореза 3,5 × 25 мм и два распорных дюбеля 6 × 25 мм.
Требования СП 59.13330.2020
Требования к навигации зависят от назначения зоны и типа информации. Основные положения для рассматриваемых изделий:
Таблички у дверей. Информирующие тактильные и тактильно-звуковые таблички размещают со стороны дверной ручки, на высоте 1,2–1,6 м от пола и на расстоянии 0,1 м от края таблички до края дверного проема — п. 6.5.9 СП 59.13330.2020. Для доступных и универсальных санитарных кабин применяют аналогичное размещение: 1,2–1,6 м и 0,1–0,5 м от края двери — п. 6.3.6.
Санитарные помещения. У дверей блоков санитарно-бытовых помещений с доступными кабинами и универсальных кабин предусматривают информационные таблички с рельефно-графическим изображением и шрифтом Брайля — п. 6.3.6 СП 59.13330.2020.
Визуальные указатели. Визуальные знаки и указатели размещают на контрастном фоне на высоте 1,5–4,5 м от пола; размер знака выбирают с учетом расстояния рассмотрения — п. 6.5.4 СП 59.13330.2020. Указатель не должен сужать проход или создавать препятствия для движения.
Средства на путях эвакуации. На путях эвакуации информационные средства применяют с учетом требований к ширине проходов: не менее 0,9 м для дверей помещений при пребывании до 15 человек и не менее 1,2 м для остальных дверей, проемов и проходов — п. 6.2.21 СП 59.13330.2020. Такие указатели не заменяют обязательные знаки пожарной безопасности.
Нормативная база
При выборе и размещении изделий учитывают назначение объекта, состав посетителей, проектные решения, требования пожарной безопасности и действующие редакции нормативных документов:
- ГОСТ Р 51671-2020 «Средства связи и информации технические общего пользования, доступные для инвалидов. Классификация. Требования доступности и безопасности» устанавливает классификацию и требования к техническим средствам связи и информации общего пользования, предназначенным для доступного получения информации инвалидами. Для конкретного изделия необходимо проверить, относится ли оно к области применения этого стандарта и какие именно требования к нему применимы.
- ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования» распространяется на специализированные визуальные и тактильно-визуальные знаковые средства, в которых используются пиктограммы, знаки, буквы, надписи и шрифт Брайля. Стандарт устанавливает требования к их типам, размерам, цветотональному решению, символике, изготовлению и размещению. Он не распространяется на обычные информационные таблички и наклейки, тактильные схемы, а также на пиктограммы, используемые вне специализированных знаковых средств для инвалидов — раздел 1 ГОСТ Р 52131-2019.
- СП 59.13330.2020 «СНиП 35-01-2001. Доступность зданий и сооружений для маломобильных групп населения» устанавливает требования к проектированию и оборудованию доступных зданий, сооружений и прилегающих территорий. Для навигационных средств он регулирует, в частности, их размещение у дверей, в санитарных помещениях, на коммуникационных путях и путях эвакуации. СП применяется к проектным решениям объекта и не подтверждает сертификацию или соответствие конкретного изделия всем требованиям доступности.
Соответствие изделия отдельным параметрам стандарта не означает автоматического соответствия всего объекта требованиям доступности.
Где посмотреть новинки
Новые позиции доступны в электронном каталоге Тифлоцентра «Вертикаль». На страницах товаров опубликованы технические характеристики и сопроводительная документация.
Перед выбором и заказом оборудования рекомендуется сопоставить характеристики изделия с задачами объекта, проектными решениями и требованиями действующих нормативных документов. Если нужна консультация, закажите звонок.
Специалисты Тифлоцентра «Вертикаль» помогут подобрать подходящее решение для визуальной, тактильной и звуковой навигации, уточнить комплектацию и подготовить оборудование с учетом особенностей конкретного объекта.
