Электронный каталог Тифлоцентра «Вертикаль» пополнили готовые комплекты тактильных индикаторов из ПВХ. Изделия поставляются в собранном виде — тактильные индикаторы уже установлены на производстве. Заказчику не нужно отдельно клеить конусы и полосы. Это готовое решение для случаев, когда нужно оперативно улучшить навигацию для людей с нарушениями зрения.
В обновлённом ассортименте доступны следующие тактильные зоны:
- «Входная группа»;
- «Пути движения, перекресток»;
- «Пути движения, Т-образный перекресток»;
- «Преодолимое / непреодолимое препятствие»;
- «Зона получения услуг».
Изделия предназначены для применения на объектах социальной и общественной инфраструктуры, в административных, образовательных и медицинских учреждениях, торговых организациях и других зданиях. Конкретное место установки определяется проектными решениями, схемой движения и требованиями к организации доступной среды.
Важно! Комплекты подходят как для внутреннего использования (холлы, коридоры, вестибюли), так и для наружного применения (входные группы, придомовые территории, пешеходные пути). Для уличной эксплуатации рекомендуется дополнительно фиксировать изделия к поверхности саморезами или дюбелями, особенно в зонах с высокой проходимостью или воздействием осадков.
Назначение комплектов
Тактильные зоны помогают людям с нарушениями зрения ориентироваться в пространстве, определять направление движения и распознавать участки, требующие повышенного внимания.
Комплекты могут применяться:
- перед входами в здания (при наличии проектного обоснования и в составе доступного маршрута);
- перед лестницами, колоннами и другими элементами, о которых необходимо предупредить;
- на путях движения внутри и снаружи помещений;
- в местах пересечения или изменения направления маршрута;
- перед стойками, окнами обслуживания, кассами и другими зонами получения услуг;
- перед препятствиями или границами, исключающими продолжение маршрута;
- в местах, где требуется одновременно организовать тактильную разметку и грязезащитное покрытие.
Обратите внимание: тактильная зона не заменяет полноценную систему навигации и доступный маршрут. Она является элементом комплексного решения по организации доступной среды.
.jpg)
.jpg)
Функции рельефа
Конусы формируют предупреждающий рельеф и используются для обозначения участков, требующих повышенного внимания: перед препятствиями, на границах маршрута, в зонах изменения направления.
Полосы выполняют направляющую функцию и применяются для обозначения безопасного коридора движения, конфигурации маршрута или подхода к зоне обслуживания.
Комбинация конусов и полос помогает выделить место пересечения или изменения направления движения, например, на перекрёстках или Т-образных пересечениях маршрутов.
Конструкция и материалы
Каждый комплект изготовлен на основе модульного грязезащитного покрытия из ПВХ. В подготовленные отверстия устанавливаются тактильные индикаторы из полиуретана, которые фиксируются специальным клеем. В зависимости от назначения в состав зоны входят конусы, полосы или их комбинация.
Основные параметры индикаторов:
- диаметр конусов — 35 мм;
- высота конусов и полос — 4 мм;
- длина штифта конусов и полос — 15 мм;
- размер тактильных полос — 300 × 30 мм.
.jpg)
.jpg)
Эксплуатационные характеристики
Гладкая глянцевая поверхность индикаторов облегчает регулярную уборку. Материалы рассчитаны на воздействие истирания, перепадов температуры, ультрафиолетового излучения и влажную уборку с бытовой химией.
Допустимые основания для установки:
- бетон;
- плитка;
- дерево;
- асфальт (при дополнительной подготовке поверхности).
Варианты фиксации:
- Клей — подходит для ровных, чистых, сухих оснований внутри помещений. Требует выдержки времени для полимеризации (обычно 24–48 часов до полной нагрузки).
- Саморезы или дюбели — рекомендуются для наружного применения, зон с высокой проходимостью или на основаниях с неровностями. Не входят в комплект поставки.
Возможность замены: отдельные индикаторы могут быть заменены при повреждении. Для этого необходимо аккуратно удалить повреждённый элемент и установить новый с использованием клея или механической фиксации.
Варианты цветов: серый, чёрный, жёлтый (на заказ).
Срок службы: при соблюдении условий эксплуатации и регулярном уходе — не менее 5 лет.
Гарантия: 12 месяцев с даты поставки.
Комплекты в каталоге

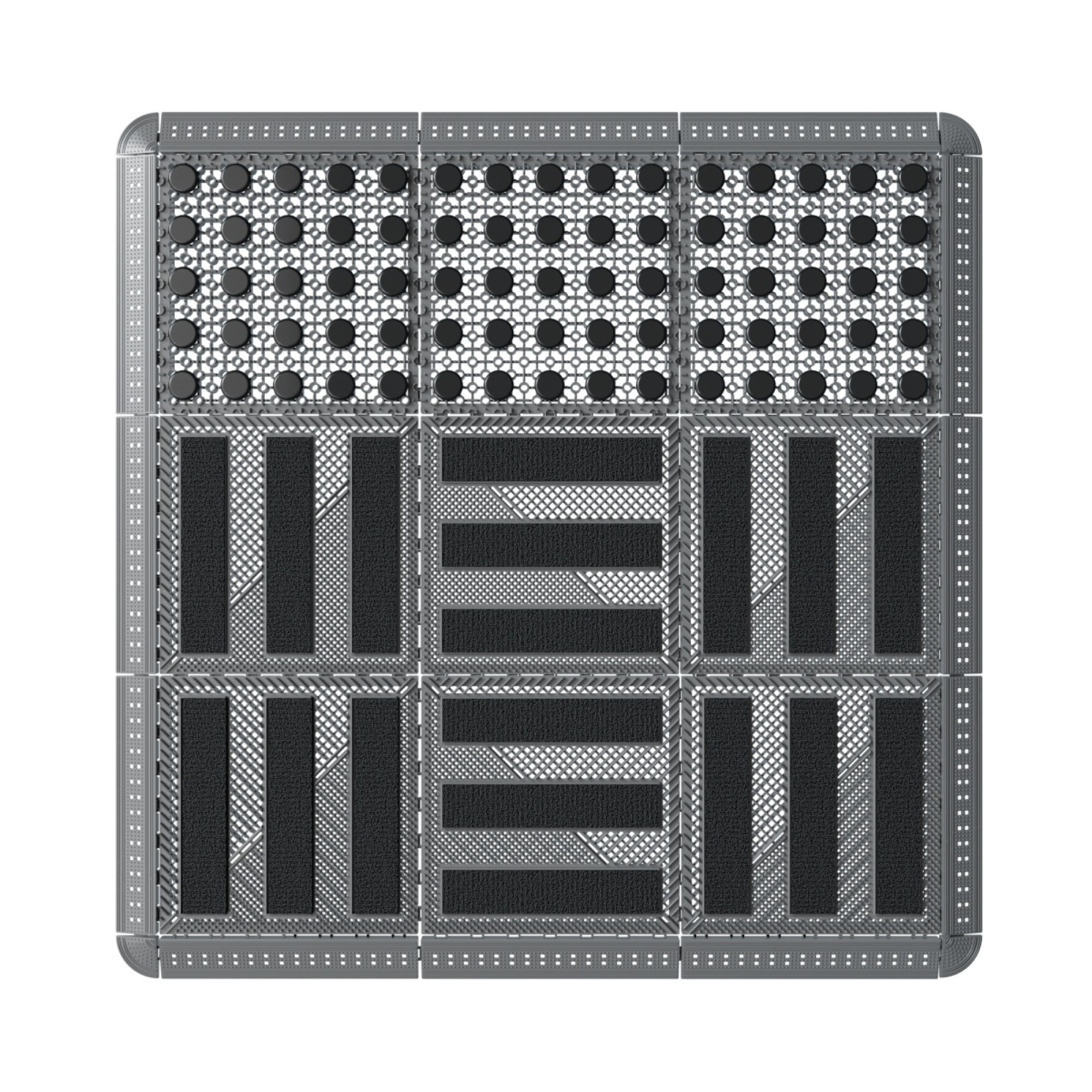

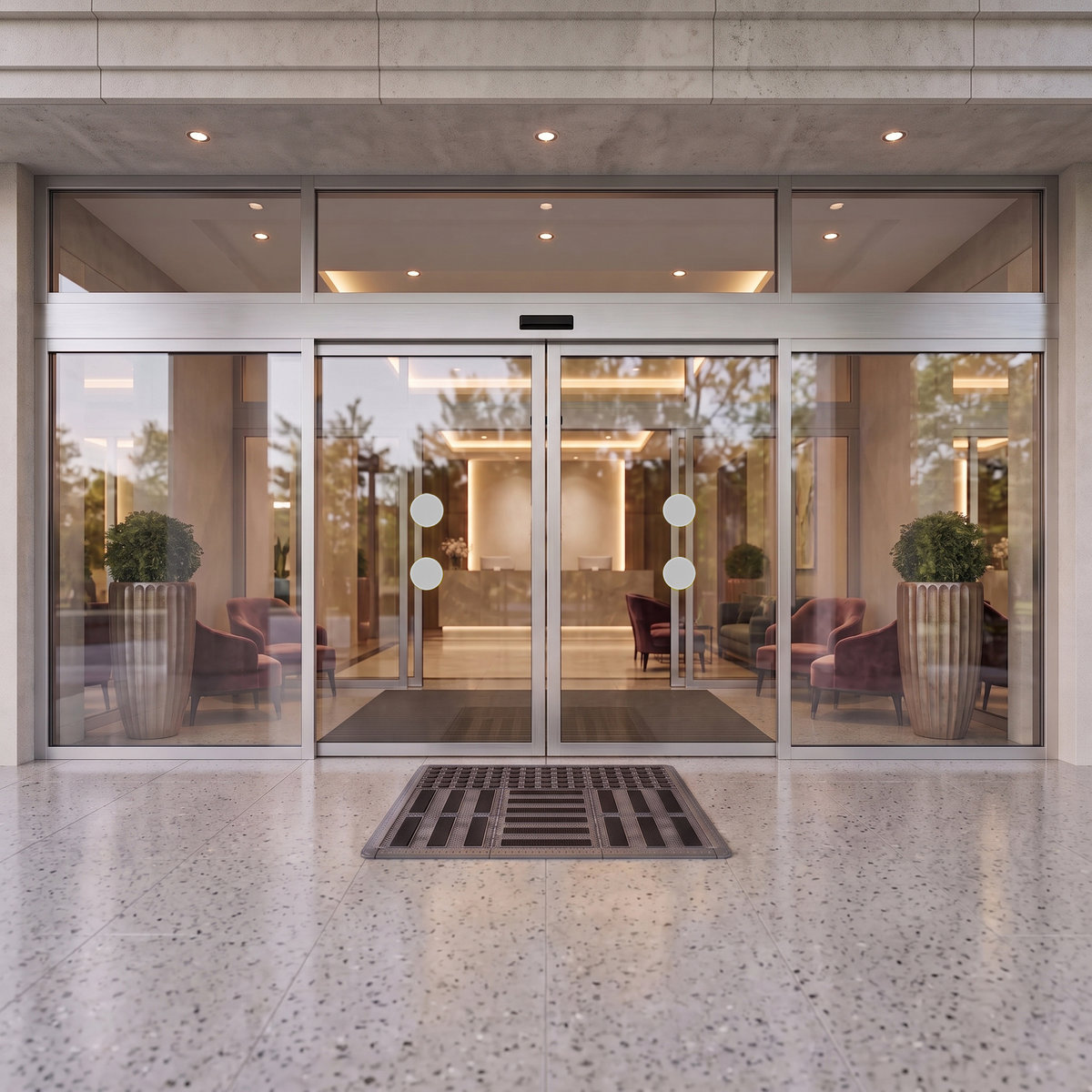

Комплект обозначает участок перед входом в здание. Он выделяет начало маршрута и указывает на расположение входных дверей или других элементов входной группы. Подходит для общественных, административных, образовательных и медицинских учреждений, а также других объектов с регулярным потоком посетителей. При размещении важно учитывать направление движения и обеспечить свободный подход к тактильной зоне.

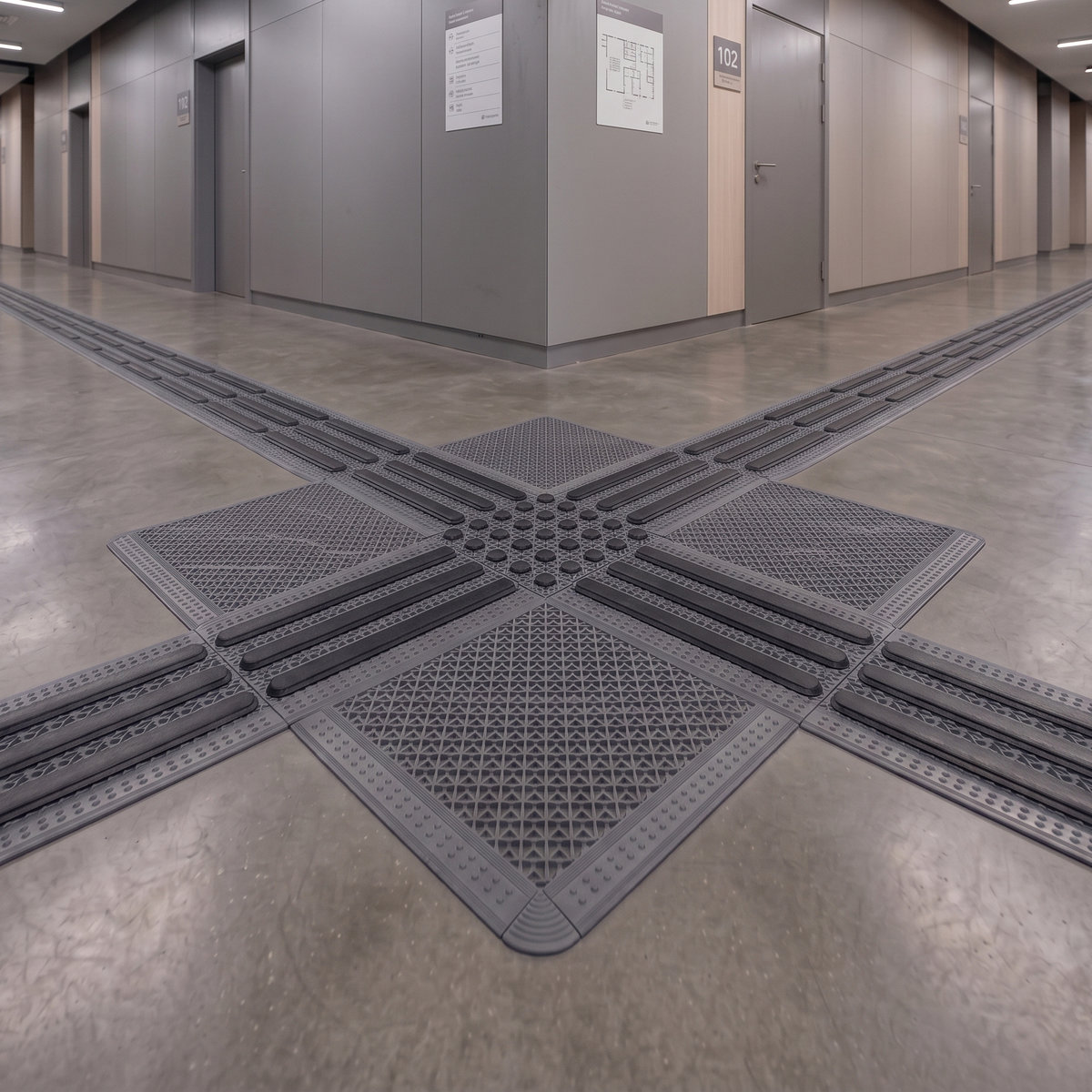

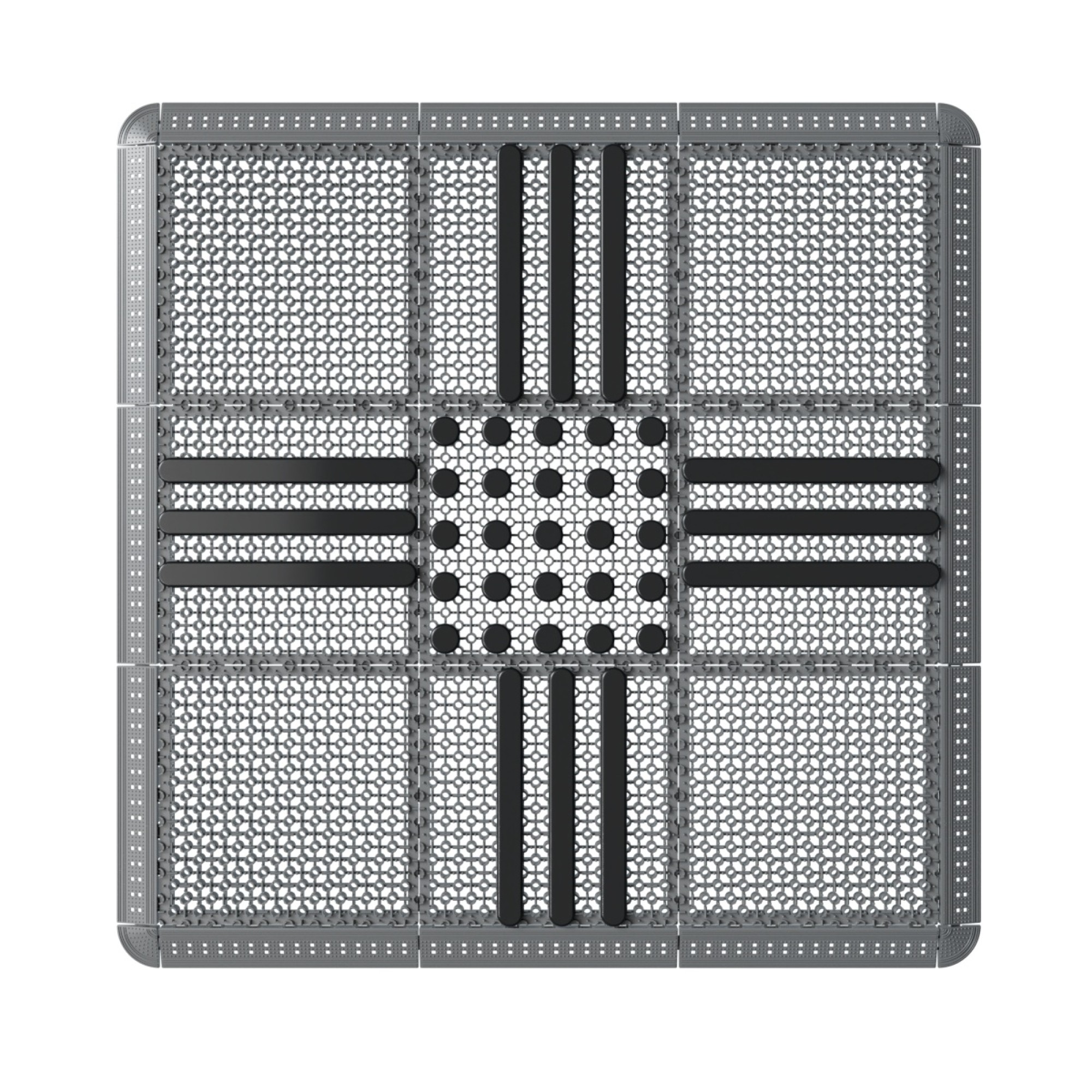

Зона маркирует место пересечения двух или нескольких направлений движения. Она выделяет участок, где маршрут меняется или разделяется на разные направления. Размещают в коридорах, холлах, вестибюлях и на других участках с несколькими маршрутами. При выборе места установки учитывают планировку объекта и обеспечивают логичное продолжение каждого направления движения.

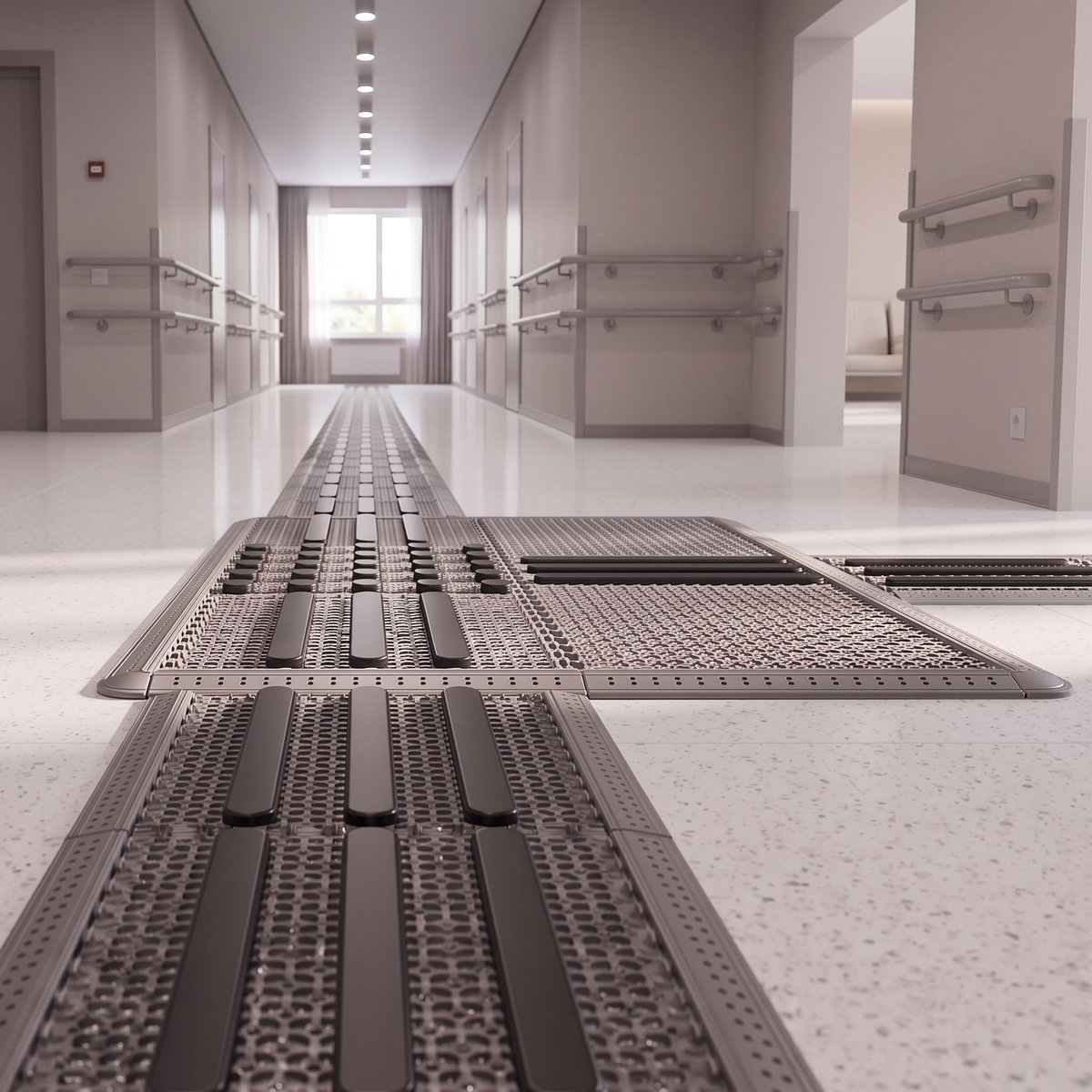

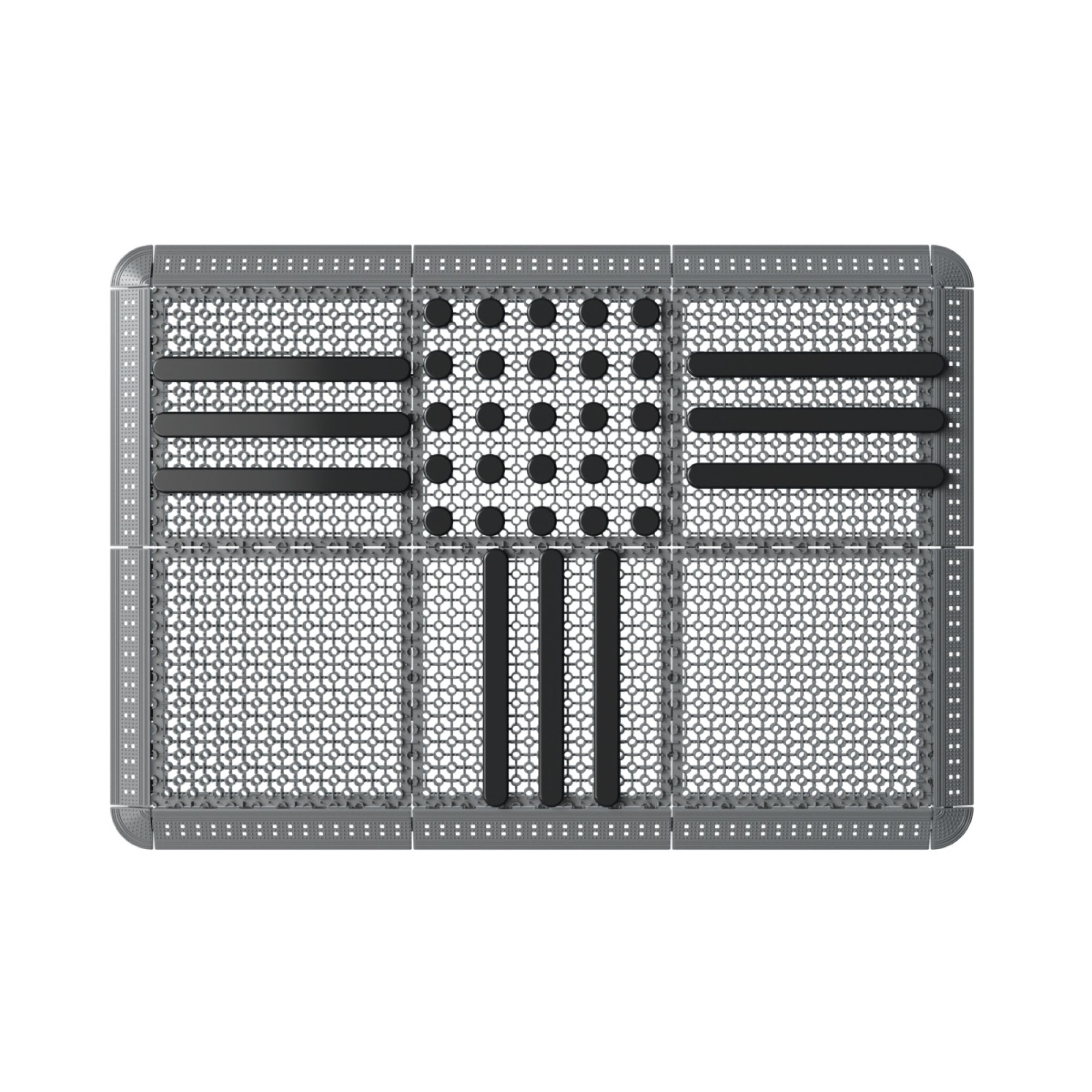

«Пути движения, Т-образный перекресток»
На участках, где основной путь заканчивается пересечением с другим маршрутом, комплект указывает на необходимость выбора направления — налево или направо. Подходит для коридоров, проходов и помещений со сложной планировкой. Перед установкой сопоставляют расположение комплекта с фактической схемой движения, шириной проходов и размещением дверей, оборудования и других элементов.

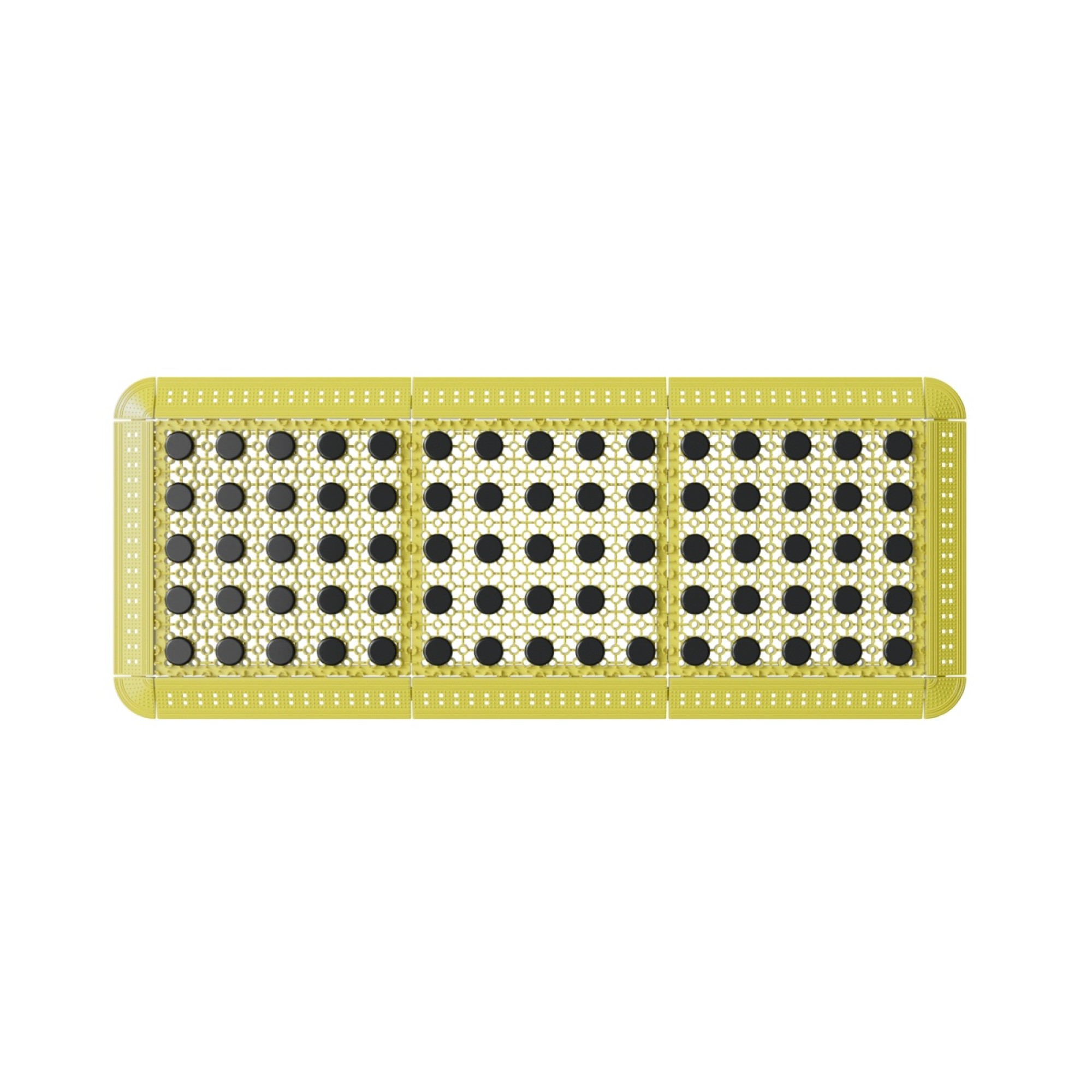

«Преодолимое / непреодолимое препятствие»

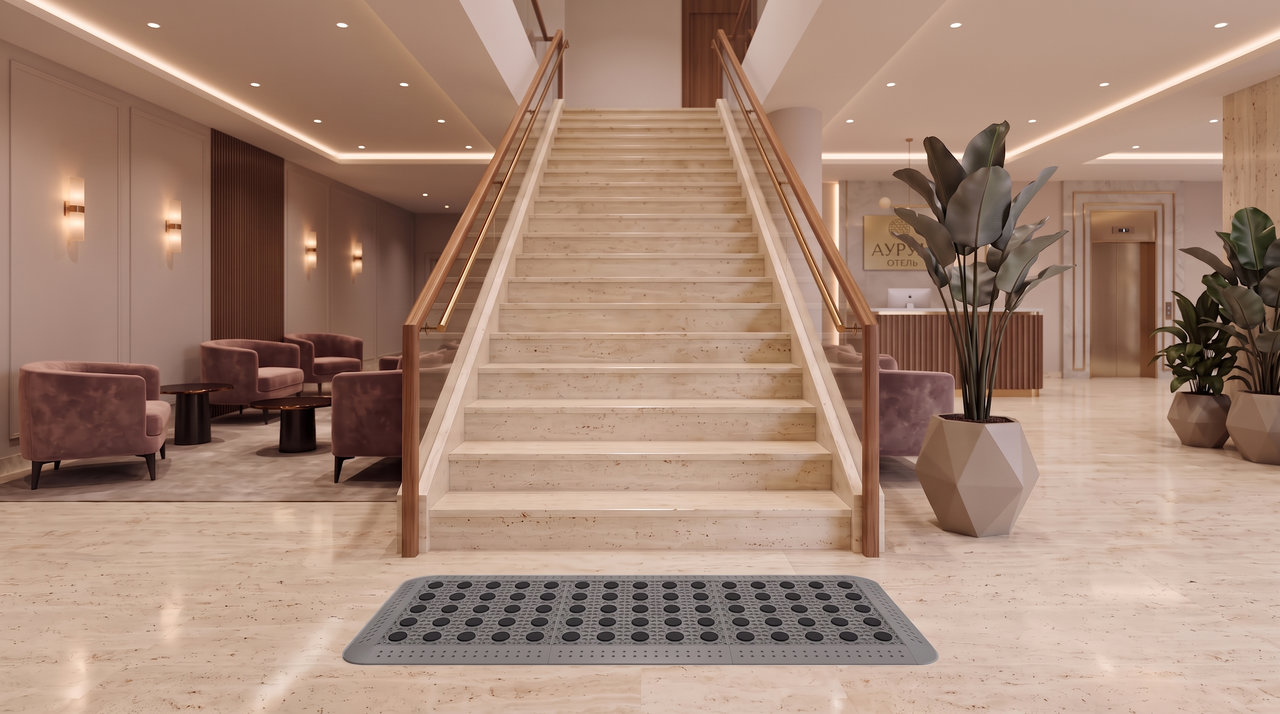

Зона предупреждает о препятствии или изменении условий движения. Её размещают перед лестницами, ограждениями, опорами и другими объектами, влияющими на безопасность маршрута. Преодолимое препятствие можно пересечь при соблюдении мер безопасности, непреодолимое — ограничивает дальнейшее движение и требует изменения направления. Место размещения определяет проект с учётом типа препятствия и общей организации маршрута.

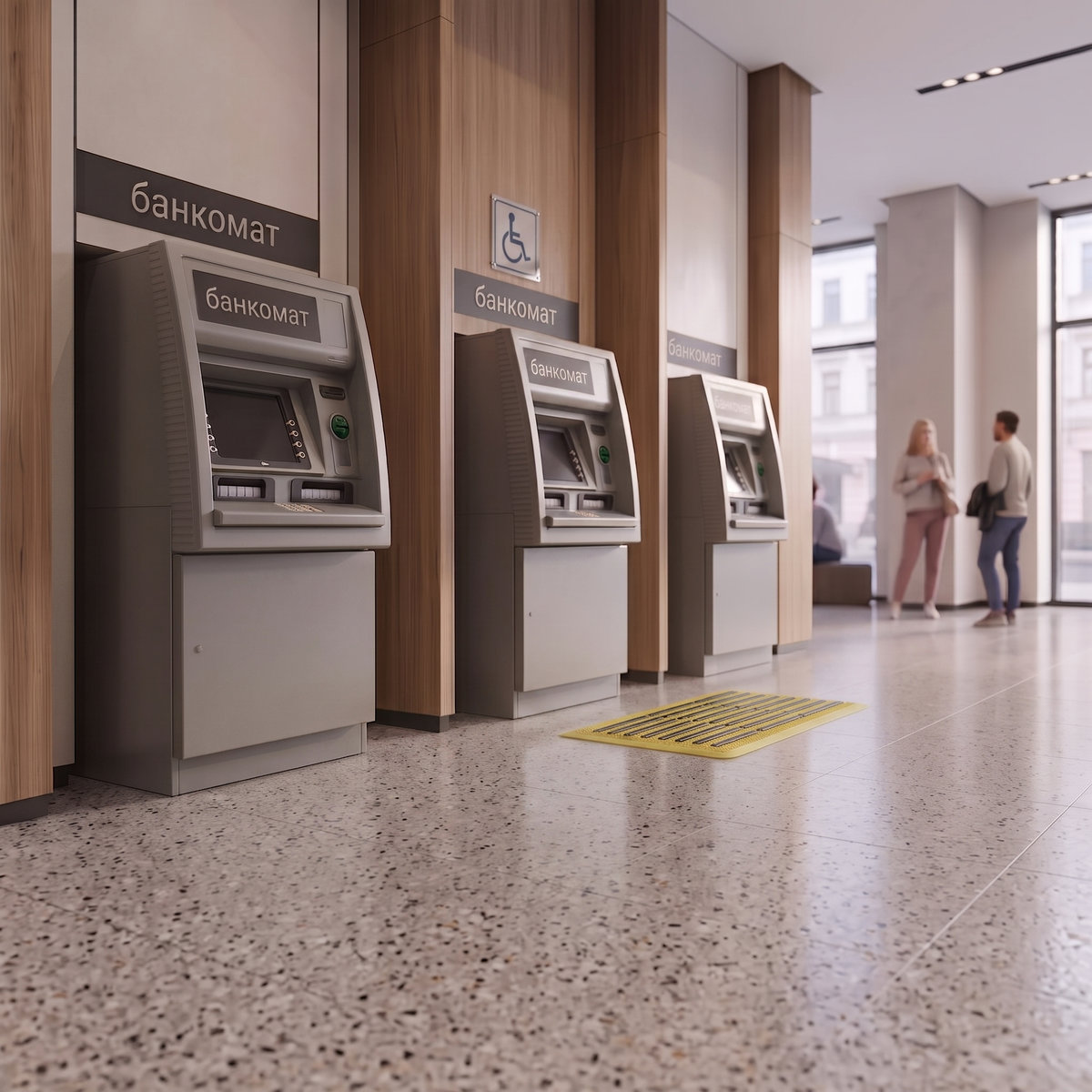

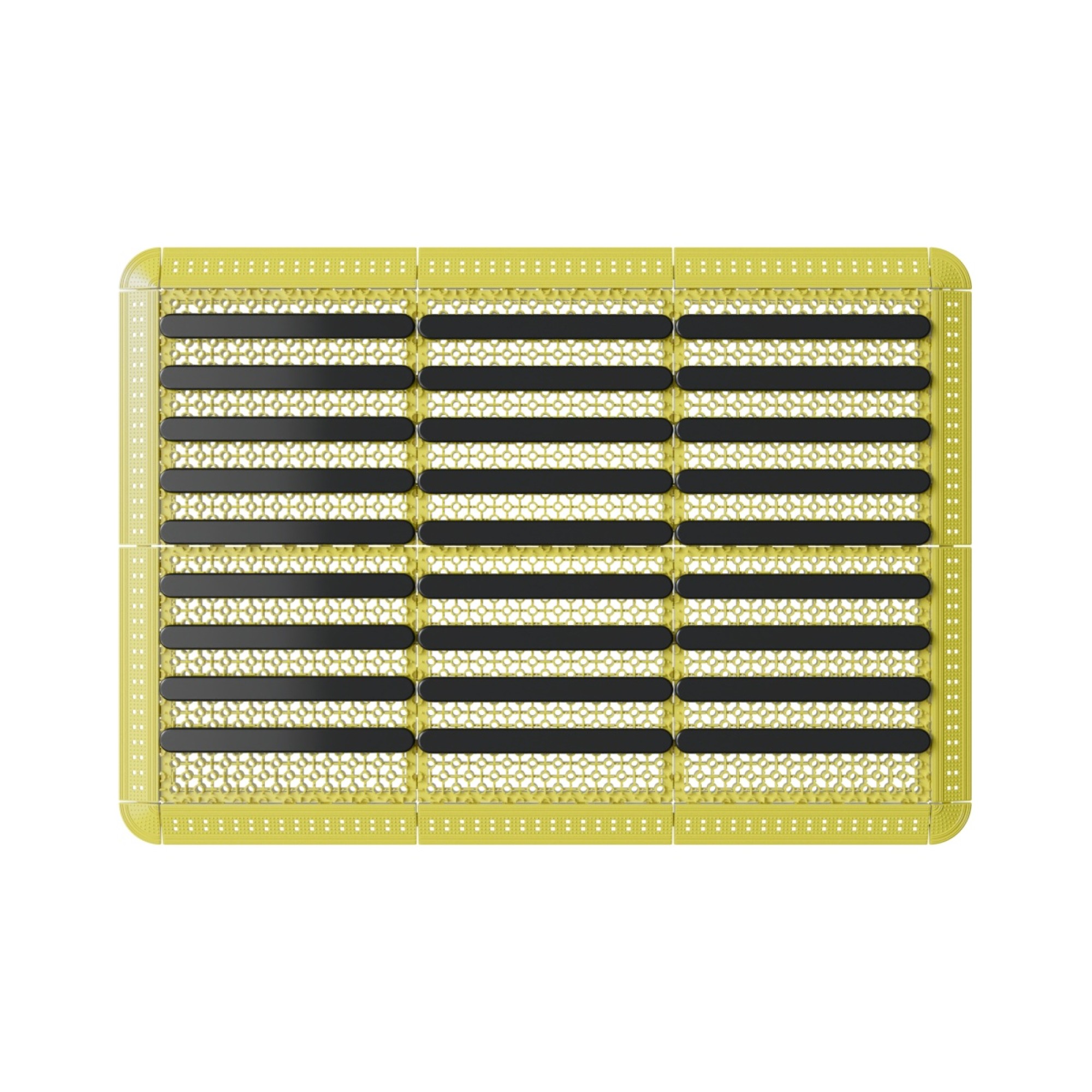

Комплект выделяет участок, где посетитель получает услугу. Его устанавливают перед стойкой администратора, окном обслуживания, кассой, постом регистрации или другим функциональным местом. Такое решение акцентирует зону обслуживания в помещении и указывает подход к ней. При размещении учитывают положение стойки или другого оборудования, доступность подхода и отсутствие мебели или предметов, перекрывающих тактильную зону.
Основные параметры комплектов
| Зона применения | Размер, мм | Индикаторы | Масса, кг |
| Входная группа | 1000 × 1000 | 75 конусов | 11 |
| Пути движения, перекресток | 1000 × 1000 | 25 конусов, 12 полос | 8 |
| Пути движения, Т-образный перекресток | 1000 × 700 | 25 конусов, 9 полос | 6 |
| Преодолимое / непреодолимое препятствие | 1000 × 400 | 75 конусов | 4 |
| Зона получения услуг | 1000 × 700 | 27 полос | 7 |
Габариты указаны для собранных изделий. Параметры упаковки каждого комплекта — 230 × 305 × 305 мм.
На что обратить внимание при выборе
Перед заказом комплекта рекомендуется проверить:
- соответствует ли геометрия зоны конфигурации участка;
- достаточно ли места для подхода и продолжения маршрута;
- подходит ли основание для монтажа (ровность, чистота, влажность, температура);
- требуется ли дополнительная фиксация к поверхности (особенно для наружного применения);
- не будут ли мебель, оборудование, двери или другие элементы перекрывать тактильную зону;
- обеспечивает ли выбранный цвет необходимый визуальный контраст с окружающим покрытием;
- соответствуют ли характеристики покрытия условиям эксплуатации, включая влажность, температуру, уборку и интенсивность движения.
Требования к основанию перед монтажом:
- поверхность должна быть ровной (перепад не более 2 мм на 1 м²);
- чистой (без пыли, масла, остатков старых покрытий);
- сухой (влажность основания не более 5%);
- температура основания и воздуха — от +5 °С до +35 °С.
Технические задания и DWG-модели
Для подготовки проектной документации по запросу предоставляются технические задания и DWG-модели комплектов. Эти материалы помогают заложить тактильные зоны в проект, проверить их габариты и расположение, а также учесть конфигурацию изделий при разработке планировочных решений.
Чтобы запросить техническое задание или DWG-модель, нажмите на соответствующую кнопку выше.
Новые комплекты тактильных индикаторов представлены в электронном каталоге Тифлоцентра «Вертикаль». Подробные характеристики, состав и параметры каждого изделия указаны в карточках товаров.
