Световые табло Тифлоцентра «Вертикаль» предназначены для визуального информирования посетителей о состоянии кабинета: возможности входа, занятости помещения, проведении записи или выполнении рентгенологической процедуры.
Оборудование используется как самостоятельное средство визуальной индикации и как элемент системы доступного информирования. Табло представляют информацию в визуальной форме, что особенно важно для посетителей с нарушением слуха.
Соответствие объекта требованиям доступной среды определяется не только наличием табло. Также учитываются проект размещения, освещение, контрастность, организация маршрутов движения, другие средства информирования и условия эксплуатации.
Преимущества решений
Информация в понятной форме
Состояние кабинета обозначается краткой фиксированной надписью и цветовой индикацией. Красное свечение используется для обозначения запрета входа или занятости помещения, зелёное — для разрешения входа или свободного состояния кабинета.
Управление из кабинета
Большинство моделей комплектуются блоком активации и радиопультом. Сотрудник изменяет состояние табло из кабинета. Блок активации отображает текущий цвет состояния и позволяет контролировать работу системы из помещения.
Модели для разных условий эксплуатации
В линейке представлены модели с различными информационными сообщениями: от универсальных «ЗАНЯТО / СВОБОДНО» и «НЕ ВХОДИТЬ / ВХОДИТЕ» до специализированных табло для рентгенологических кабинетов и помещений, где ведётся запись.
Звуковое дублирование
Арт. 70000 дополнительно воспроизводит речевые или тональные сигналы. Громкость регулируется кнопками на корпусе, а звуковые файлы загружаются через интерфейс Micro-USB. Формат, продолжительность и другие ограничения для загружаемых файлов определяются инструкцией по эксплуатации.
Конструкция для стационарной установки
Табло имеют алюминиевый профиль, светодиодную подсветку и скрытое крепление через проушины. Блок активации можно установить на горизонтальную поверхность или закрепить на стене.
Сценарии применения
Световые табло обеспечивают визуальное информирование о состоянии кабинета и правилах входа. Они применяются в поликлиниках, диагностических центрах, стационарах, административных помещениях и других объектах, где необходимо передавать посетителям краткие сообщения без постоянного обращения к персоналу.
Медицинские кабинеты

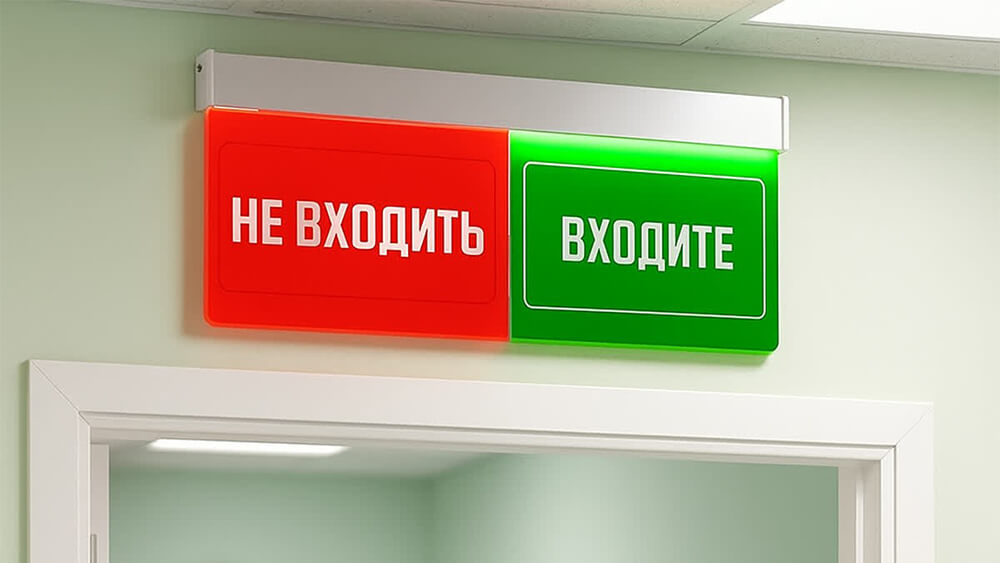

Табло «ЗАНЯТО / СВОБОДНО» и «НЕ ВХОДИТЬ / ВХОДИТЕ» применяются перед кабинетами врачей, процедурными, диагностическими кабинетами и помещениями приёма пациентов. Сотрудник изменяет состояние табло из кабинета, а посетитель получает визуальную информацию о возможности входа.
Рентгенологические кабинеты

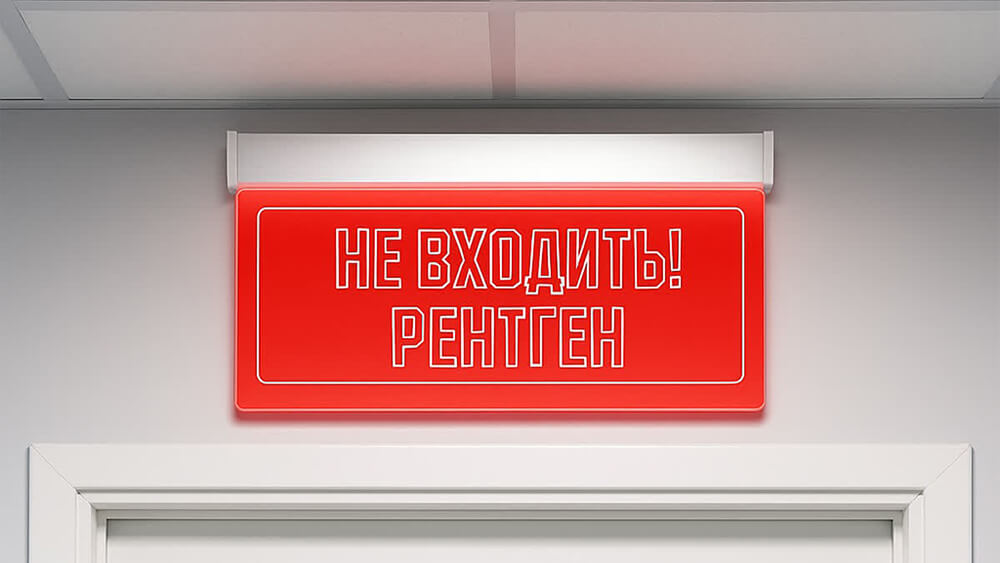

Для рентгенологических кабинетов используется табло «НЕ ВХОДИТЬ! РЕНТГЕН». Красная подсветка включается на время проведения процедуры и обозначает запрет входа. После завершения работы подсветка отключается. Табло является средством визуального информирования и не заменяет проектные, организационные и технические меры радиационной безопасности, защиту помещений, регламент доступа и требования к эксплуатации рентгеновского оборудования. Эти вопросы регулируются документацией на объект и санитарными требованиями к рентгеновским кабинетам, включая СанПиН 2.6.1.1192-03.
Кабинеты, где ведётся запись

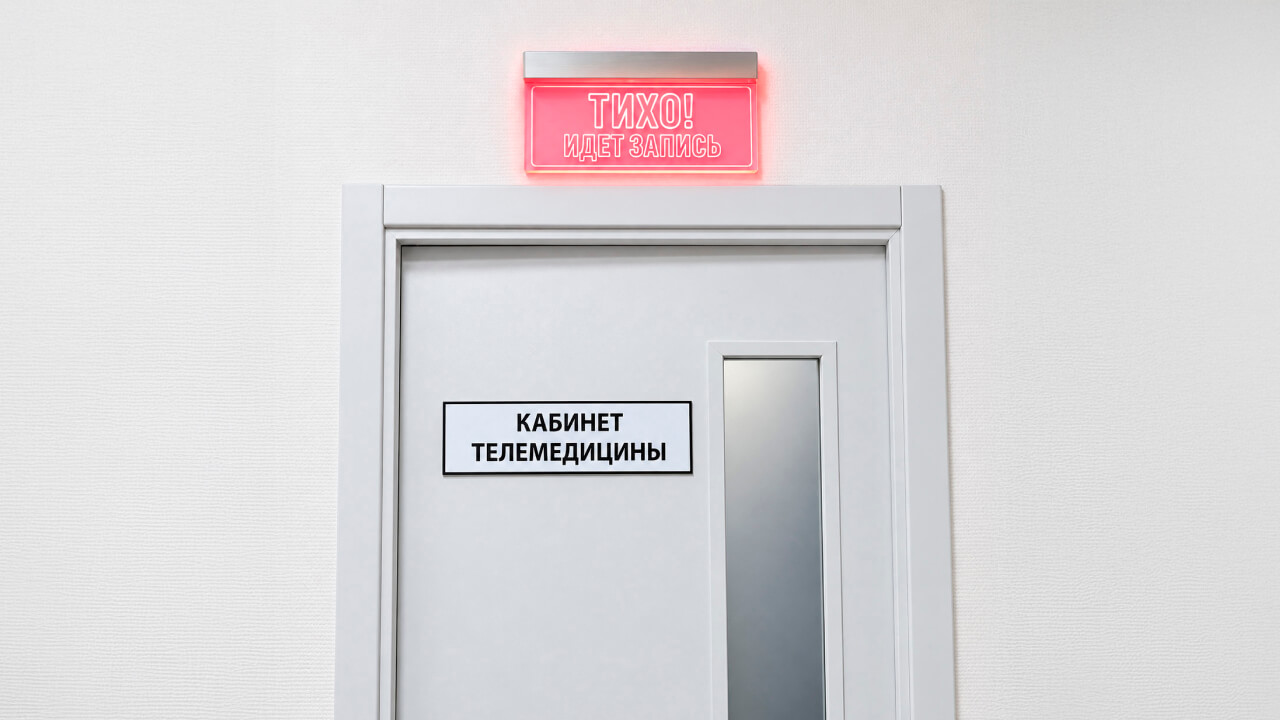

Табло «ТИХО! ИДЁТ ЗАПИСЬ» обозначает проведение записи и необходимость соблюдать тишину. Оно может использоваться в студиях, кабинетах звукозаписи, помещениях для видеоконференций, переговорных и других зонах с аналогичным режимом работы.
Переговорные комнаты
Арт. 70000 или модели с индикацией «ЗАНЯТО / СВОБОДНО» применяются в переговорных комнатах и административных помещениях. Световая индикация показывает состояние помещения, а арт. 70000 дополнительно может воспроизводить звуковое сообщение.
Объекты с посетителями с нарушением слуха
Визуальное табло предоставляет информацию без необходимости устного объявления или обращения сотрудника. Это помогает сделать порядок входа более понятным для посетителей, которые не воспринимают звуковые сообщения.
Модели и назначение
Линейка включает модели с фиксированными надписями и светозвуковым дублированием для разных типов помещений. При выборе необходимо учитывать назначение кабинета, требуемое информационное сообщение, способ управления, параметры монтажа и условия радиосвязи.
Сравнение моделей
| Модель | Информационное сообщение | Управление | Звуковой сигнал | Основное применение |

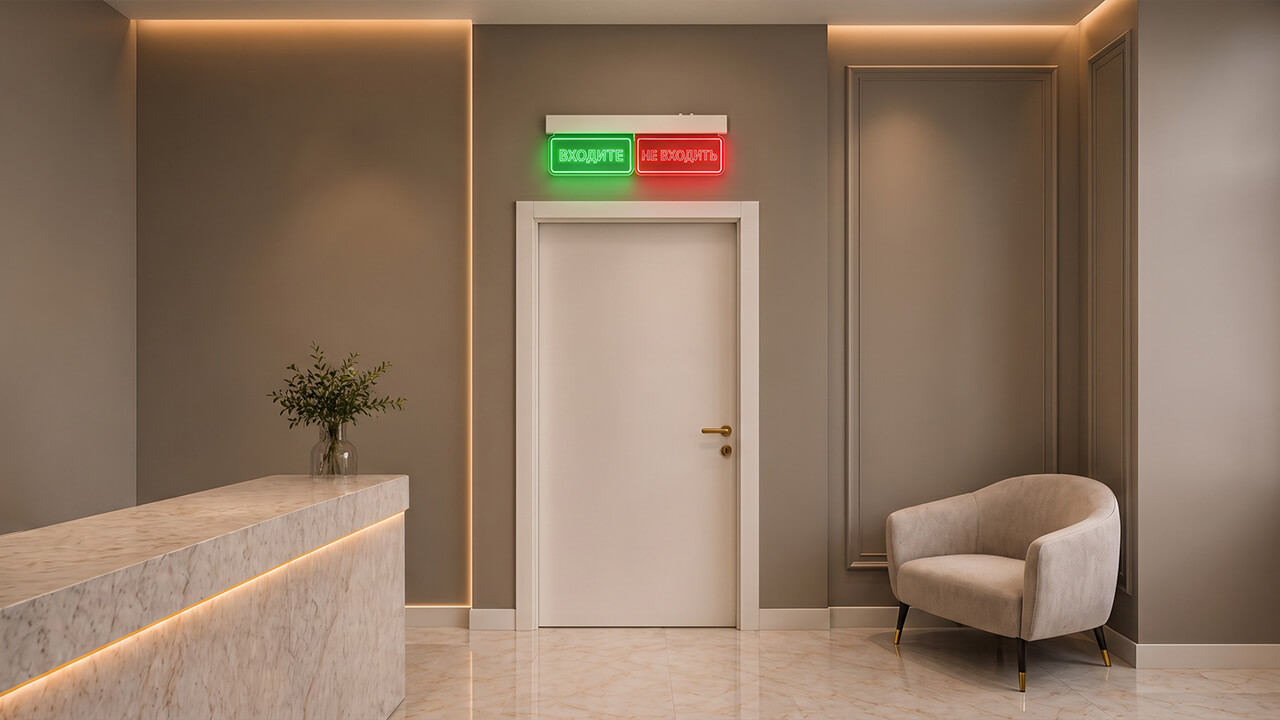

| Арт. 70000 | «НЕ ВХОДИТЬ / ВХОДИТЕ» | Радиопульт, кнопки на корпусе | Да | Медицинские кабинеты, переговорные, помещения с дополнительным звуковым информированием |

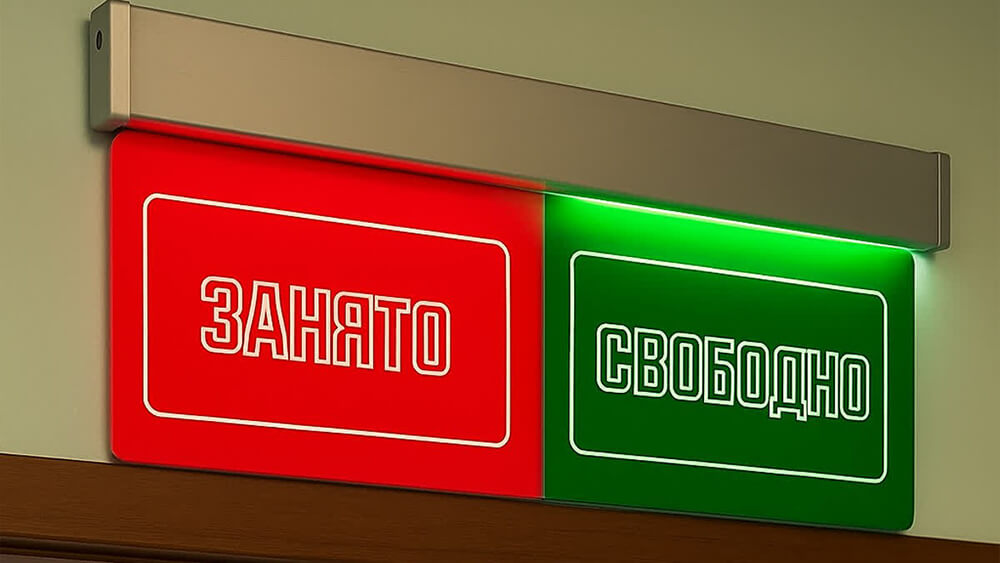

| Арт. 52289-3Bl | «ЗАНЯТО / СВОБОДНО» | Радиопульт и блок активации | Нет | Кабинеты и административные помещения |
| Арт. 52289-4 | «НЕ ВХОДИТЬ РЕНТГЕН» | Радиопульт и блок активации | Нет | Рентгенологические кабинеты |
| Арт. 52289-2 | «НЕ ВХОДИТЬ / ВХОДИТЕ» | Радиопульт и блок активации | Нет | Кабинеты врачей и процедурные |
| Арт. 52289-3 | «ЗАНЯТО / СВОБОДНО» | Радиопульт и блок активации | Нет | Обозначение занятости кабинета |
| Арт. 52289-1 | «НЕ ВХОДИТЬ» | Радиопульт и блок активации | Нет | Однозначное обозначение запрета входа |
| Арт. 52289-5 | «ТИХО! ИДЁТ ЗАПИСЬ» | Радиопульт и блок активации | Нет | Студии, кабинеты записи, помещения для видеоконференций |
Требования к размещению
До установки необходимо определить:
- стену или другую вертикальную поверхность перед входом в кабинет;
- место размещения блока активации;
- трассу соединительного кабеля;
- точку подключения к сети 220–230 В;
- направление основного потока посетителей;
- расстояние, с которого должна восприниматься надпись;
- контраст информационного поля с фоном;
- достаточность освещения;
- условия радиосвязи;
- возможность последующего обслуживания оборудования.
Окончательные параметры размещения устанавливаются проектной документацией. Наличие светового табло само по себе не подтверждает соответствие всего помещения или здания требованиям доступной среды.
При выборе места необходимо учитывать:
- ширину и непрерывность пути движения;
- отсутствие выступающих и травмоопасных элементов;
- свободное визуальное восприятие информации посетителями разного роста;
- контраст между информационным полем, корпусом табло и стеной;
- освещённость в зоне восприятия визуальной информации;
- отсутствие перекрытия табло мебелью, рекламными материалами и другими элементами навигации;
- безопасную прокладку кабеля;
- возможность подключения и обслуживания оборудования;
- соответствие электромонтажа требованиям безопасности и проектной документации.
Табло не следует размещать рядом с выступающими конструкциями или в местах, где его закрывают мебель, рекламные материалы, двери или другие элементы навигации. Кабель не должен пересекать путь движения и создавать препятствия для посетителей.
Если табло устанавливается в здании, где предусмотрена система оповещения и управления эвакуацией людей при пожаре, его размещение необходимо согласовать с проектными решениями по пожарной безопасности. Световое табло для обозначения состояния кабинета не является пожарным оповещателем и не заменяет СОУЭ.
Монтаж моделей серии 52289

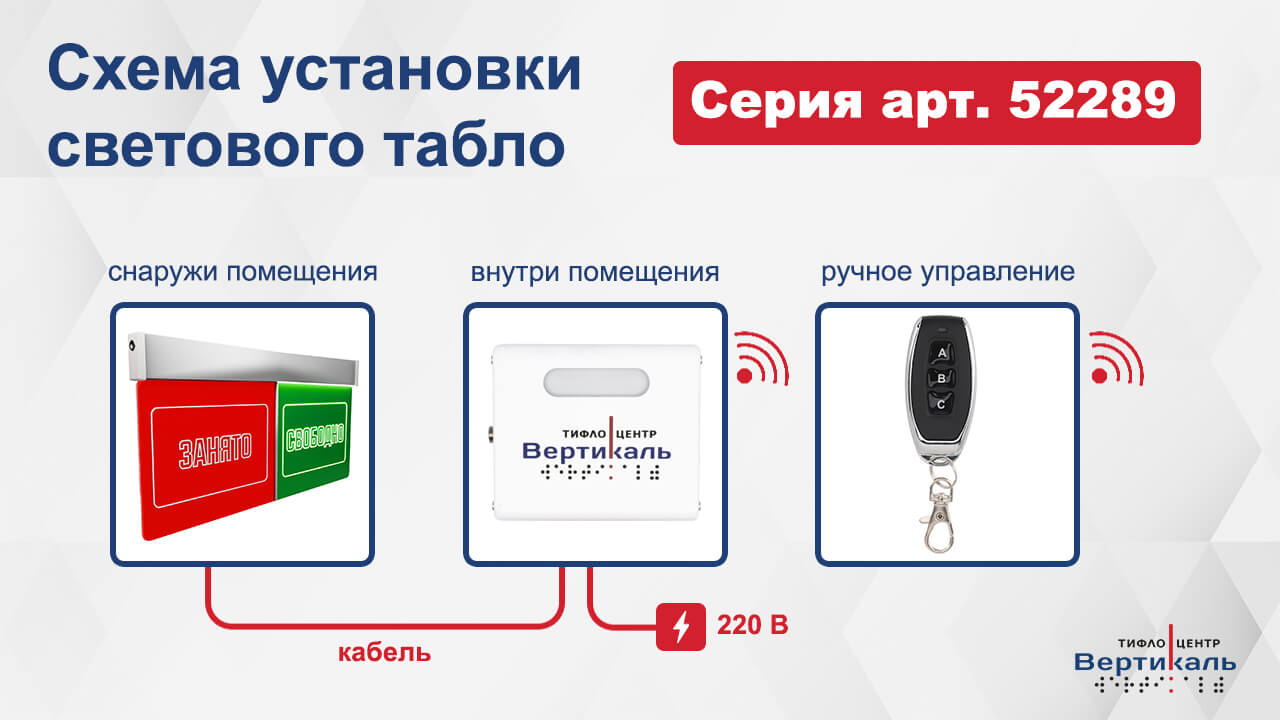

Система серии 52289 включает визуально-информационное табло, блок активации, радиопульт и соединительный кабель ПВС 3 × 0,5 длиной 5 м.
Последовательность установки:
- Закрепить визуально-информационное табло перед входом в кабинет через предусмотренные проушины.
- Установить блок активации внутри кабинета — на горизонтальную поверхность или на стену.
- Соединить табло с блоком активации комплектным кабелем.
- Подключить систему к сети 220–230 В.
- Установить батарейку А23 в радиопульт.
- Проверить переключение состояний кнопками «А» и «В».
- Убедиться, что выбранное состояние одновременно отображается на табло и в окошке блока активации.
Электромонтаж и подключение к сети должны выполняться с соблюдением требований электробезопасности, ПУЭ и инструкции к изделию.

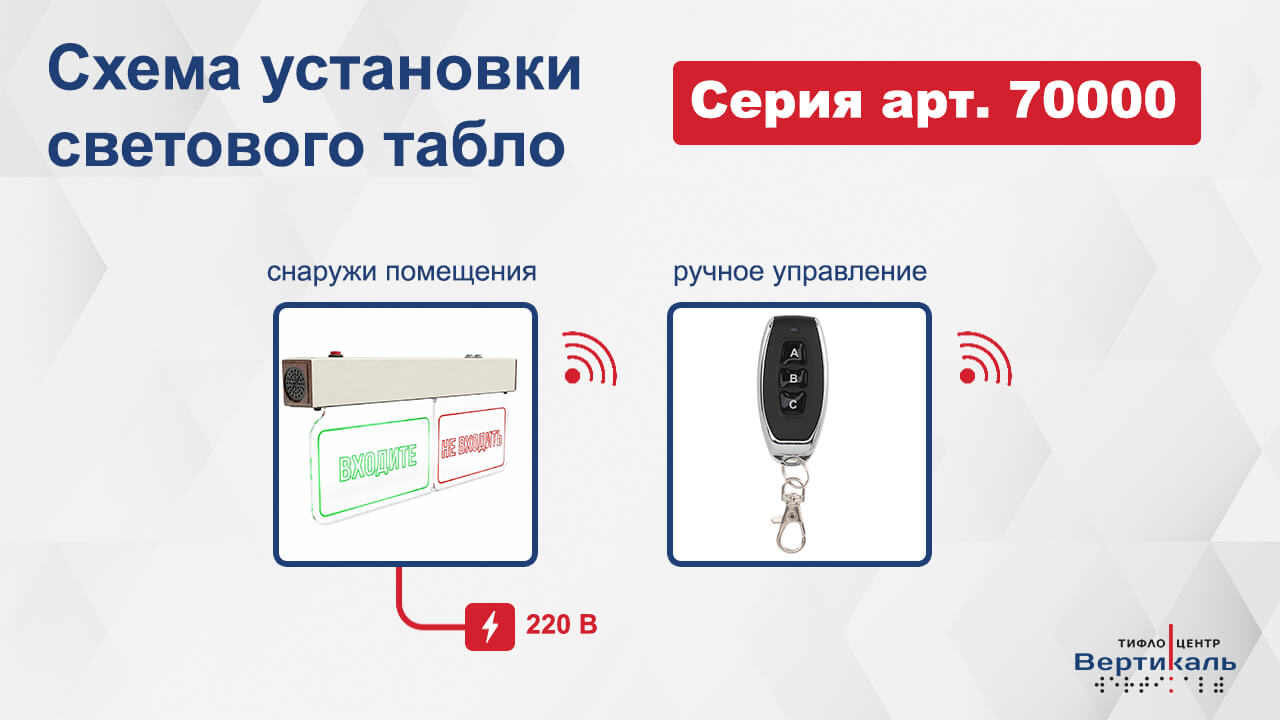

Монтаж арт. 70000
Арт. 70000 устанавливается на вертикальную поверхность внутри помещения перед входом в кабинет. Блок управления интегрирован в корпус табло, поэтому отдельный блок активации не устанавливается.
После закрепления устройства:
- подключают сетевой кабель;
- включают питание;
- проверяют работу радиопульта;
- при необходимости регулируют громкость кнопками на корпусе;
- загружают речевые или тональные файлы через Micro-USB;
- проверяют переключение зелёного и красного состояний.
Для арт. 70000 рекомендуется высота установки 1,5–1,7 м от уровня пола. Для остальных моделей рекомендуется высота 1,2–1,6 м от уровня пола, если это соответствует технической документации, условиям помещения и требованиям проекта. Высота должна обеспечивать свободное визуальное восприятие информации и не создавать препятствий на пути движения.
Если стены, перекрытия или металлоконструкции снижают уровень радиосигнала, может потребоваться усилитель сигнала арт. 10277-2.
Использование оборудования
В штатном режиме сотрудник управляет табло из кабинета:
- кнопка «А» включает красную индикацию запрета входа или занятости;
- кнопка «В» возвращает зелёное состояние «ВХОДИТЕ» или «СВОБОДНО» — в зависимости от модели;
- выключатель на блоке активации включает или отключает питание системы;
- у арт. 70000 отдельные кнопки регулируют громкость звука.
Текстовые надписи моделей серии 52289 являются фиксированными и не изменяются пользователем. У арт. 70000 можно заменить или дополнить звуковые файлы через Micro-USB, если такая возможность предусмотрена инструкцией по эксплуатации.
Подключение к внешним системам
Штатная комплектация моделей предусматривает управление радиопультом и комплектным блоком активации. Возможность интеграции с BMS, системой «Умный дом», СКУД, автоматикой кабинета или другими внешними системами должна подтверждаться технической документацией на конкретное изделие.
Самостоятельное подключение к внешним системам, изменение схемы управления и электрических соединений без согласования с производителем не предусмотрены.
Радиосвязь и радиопомехи
Для моделей серии 52289 радиус действия радиопульта составляет до 100 м в условиях прямой видимости. Фактическое расстояние зависит от стен, перекрытий, металлоконструкций, расположения оборудования и уровня радиопомех.
Для арт. 70000 радиус действия радиопульта составляет до 15 м в помещении. Если радиосигнал нестабилен, необходимо проверить:
- состояние и правильность установки батарейки;
- расстояние между пультом и табло;
- наличие железобетонных стен и металлических конструкций;
- размещение рядом другого радиооборудования;
- необходимость применения усилителя сигнала, если он предусмотрен для конкретной модели.
Требования к эксплуатации
Оборудование предназначено для эксплуатации внутри помещений. Для арт. 70000 допустимый диапазон температуры составляет от 0 до +40 °C, относительная влажность — до 80% без конденсации.
Не допускается:
- вскрывать корпус;
- изменять электрические соединения;
- эксплуатировать оборудование при повреждении кабеля или корпуса;
- закрывать информационное поле предметами интерьера;
- использовать табло как замену системам безопасности;
- использовать табло как замену СОУЭ или пожарной сигнализации;
- устанавливать оборудование в местах с воздействием влаги, если это не предусмотрено документацией изделия;
- размещать табло так, чтобы оно мешало движению или перекрывало эвакуационные указатели.
Работоспособность системы следует проверять после монтажа, ремонтных работ и изменения положения оборудования, а также при жалобах на некорректное переключение и при слабом или нестабильном радиосигнале.
Техническое задание для закупки
Для каждого изделия подготовлено техническое задание, которое можно использовать при планировании закупки, подготовке конкурсной документации или согласовании оборудования с заказчиком. Запросить техническое задание на конкретное изделие можно в соответствующей карточке товара.
В техническом задании указаны:
- назначение изделия;
- состав системы;
- материалы и конструктивное исполнение;
- габаритные размеры;
- параметры питания;
- характеристики подсветки;
- тип управления;
- требования к монтажу;
- требования электробезопасности;
- комплектация;
- гарантийные обязательства.
Технические задания составлены на основании фактических характеристик изделий. В них указаны конкретные значения: размеры, длина кабеля, напряжение питания, мощность и количество комплектующих. Формулировки технического задания не заменяют проектную документацию объекта и могут быть дополнены требованиями конкретного заказчика.
Часто задаваемые вопросы
Да. Модели «ЗАНЯТО / СВОБОДНО» и «НЕ ВХОДИТЬ / ВХОДИТЕ» предназначены для кабинетов врачей, специалистов, процедурных и административных помещений. Перед монтажом необходимо предусмотреть подключение к сети 220–230 В, место для крепления табло, безопасную прокладку кабеля и свободное визуальное восприятие информационного поля.
У моделей серии 52289 блок активации обычно размещается внутри кабинета. Он может устанавливаться на горизонтальную поверхность или крепиться к стене через проушины. Блок используется для управления системой и отображает текущее состояние подсветки. У арт. 70000 отдельный выносной блок активации не предусмотрен: управление интегрировано в корпус табло и осуществляется радиопультом.
У моделей серии 52289 используется радиопульт с двумя кнопками:
- кнопка «А» включает красную индикацию;
- кнопка «В» возвращает зелёное состояние «ВХОДИТЕ» или «СВОБОДНО» — в зависимости от модели.
У арт. 70000 кнопка «А» включает красное состояние «НЕ ВХОДИТЬ» и звуковой сигнал, кнопка «В» возвращает зелёное состояние «ВХОДИТЕ».
Нет. В моделях серии 52289 информационные сообщения являются фиксированными: «ЗАНЯТО / СВОБОДНО», «НЕ ВХОДИТЬ», «НЕ ВХОДИТЬ / ВХОДИТЕ», «НЕ ВХОДИТЬ РЕНТГЕН» или «ТИХО! ИДЁТ ЗАПИСЬ». Арт. 70000 также имеет заданные состояния «НЕ ВХОДИТЬ / ВХОДИТЕ», но позволяет загружать через Micro-USB речевые или тональные звуковые файлы, если это предусмотрено инструкцией.
В комплект входит соединительный кабель ПВС 3 × 0,5 длиной 5 м. Он используется для соединения визуального табло с блоком активации.
Система серии 52289 подключается к сети 220–230 В. Визуальное табло работает от DC 12 В через блок управления. Арт. 70000 подключается к сети 230 В, 50 Гц. Потребляемая мощность устройства составляет не более 18 Вт.
Для моделей серии 52289 дальность действия радиопульта составляет до 100 м в условиях прямой видимости. Фактическое расстояние зависит от стен, перекрытий, металлоконструкций и радиопомех. Для арт. 70000 дальность действия радиопульта составляет до 15 м в помещении.
Высота определяется проектом и должна обеспечивать свободное визуальное восприятие информации. Для арт. 70000 рекомендуется высота 1,5–1,7 м от уровня пола. Для остальных моделей рекомендуется высота 1,2–1,6 м от уровня пола с учётом габаритов помещения, расстояния до посетителей, направления движения и требований к доступности. Если табло размещается над путём движения, необходимо учитывать требования к свободной высоте прохода и исключить риск травмирования.
Табло предназначено для визуального информирования и может применяться в составе решений по адаптации помещений, в том числе для посетителей с нарушением слуха. Однако соответствие всего объекта требованиям доступности нельзя подтвердить только фактом установки изделия. Необходимо оценивать комплекс решений: маршрут движения, освещение, контрастность, размещение других средств информации, доступность управления и безопасность эксплуатации.
Нет. Табло для обозначения состояния кабинета не является пожарным оповещателем, эвакуационным знаком или системой оповещения и управления эвакуацией людей при пожаре. Требования к СОУЭ регулируются отдельными проектными решениями и нормативными документами, включая СП 3.13130.2009.
Возможность интеграции зависит от конструкции конкретной модели и должна быть подтверждена производителем. Штатная комплектация представленных моделей предусматривает управление радиопультом и блоком активации. Самостоятельное подключение к BMS, СКУД или другой автоматике без согласования не предусмотрено.
Да. Для каждого представленного изделия подготовлено техническое задание с назначением, характеристиками, конструктивным исполнением, требованиями к монтажу, безопасности и комплектации. Документ можно запросить для подготовки закупки или согласования оборудования с заказчиком.
Заказать световое табло
Выберите модель по назначению помещения и информационному сообщению, которое должен видеть посетитель.
Перед заказом рекомендуется проверить:
- место установки;
- наличие питания 220–230 В;
- предполагаемую высоту монтажа;
- длину кабельной трассы;
- условия радиосвязи;
- необходимость звукового информирования;
- возможность интеграции с внешними системами;
- требования проектной документации объекта.
Для консультации по подбору оборудования, техническому заданию, комплектации и условиям поставки можно заказать звонок специалистов Тифлоцентра «Вертикаль».
Специалисты уточнят параметры объекта, помогут подобрать модель и подготовят документы для закупки и согласования.
Нормативные документы и область применения
Данный раздел призван помочь понять, какие документы учитывать при проектировании и размещении световых табло, однако перечисленные здесь требования не заменяют техническое задание или проектную документацию.
СП 59.13330.2020
СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» содержит требования к техническим средствам информации и сигнализации.
Пункт 6.5.2 устанавливает, что технические средства информации и сигнализации, размещаемые в помещениях для пребывания МГН и на путях их движения, должны обеспечивать визуальную, звуковую и тактильную информацию.
Пункт 6.5.4 устанавливает требования к размещению визуальной информации:
- визуальная информация должна располагаться на контрастном фоне;
- размеры знаков должны соответствовать расстоянию распознавания;
- визуальная информация размещается на высоте не менее 1,5 м и не более 4,5 м до уровня пола;
- при размещении над путями движения свободная высота до нижнего края навесного элемента должна составлять не менее 2,2 м;
- уровень освещённости для отображения визуальной информации должен обеспечивать от 100 до 300 лк.
Для световых табло это означает, что необходимо учитывать не только цвет подсветки, но и читаемость надписи, контраст с фоном, освещённость в зоне восприятия и безопасность размещения.
СП 3.13130.2009
СП 3.13130.2009 регулирует системы оповещения и управления эвакуацией людей при пожаре. Документ устанавливает требования к пожарному световому оповещению, эвакуационным знакам и системе управления эвакуацией.
Световое табло «ЗАНЯТО / СВОБОДНО», «НЕ ВХОДИТЬ» или «НЕ ВХОДИТЬ РЕНТГЕН» не следует отождествлять с пожарным световым оповещателем или эвакуационным указателем.
Размещение табло не должно перекрывать пожарные и эвакуационные знаки. В конкретном объекте место установки необходимо согласовывать с проектными решениями по пожарной безопасности.
ГОСТ Р 51671-2020
ГОСТ Р 51671-2020 устанавливает общие требования к техническим средствам связи и информации, доступным для инвалидов.
При выборе и размещении средств информирования учитываются:
- доступность информации для разных категорий пользователей;
- возможность восприятия информации по одному или нескольким каналам;
- информативность и однозначность сообщений;
- безопасность конструкции и эксплуатации;
- совместимость с другими техническими средствами объекта.
Световые табло используют визуальный канал информирования. Арт. 70000 дополнительно использует звуковой канал.
ГОСТ Р 52131-2019
ГОСТ Р 52131-2019 распространяется на визуальные и тактильно-визуальные знаковые средства отображения информации, использующие пиктограммы, знаки, буквы русского или латинского алфавита, а также надписи шрифтом Брайля, если они являются специализированными знаковыми средствами для людей с инвалидностью.
Стандарт охватывает, в частности, специализированные средства, информирующие:
- о доступности объекта и оказываемых услугах;
- о назначении помещений и функциональных зон;
- о рекомендуемых путях движения;
- об участках, не соответствующих требованиям доступности, и путях их обхода.
Требования ГОСТ Р 52131-2019 учитываются в случаях, когда световое табло используется как специализированное знаковое средство отображения информации для людей с инвалидностью. Применимость отдельных требований к конкретной модели определяется её назначением, конструкцией, составом информационной системы объекта и проектной документацией.
СанПиН 2.6.1.1192-03
СанПиН 2.6.1.1192-03 устанавливает требования к устройству и эксплуатации рентгеновских кабинетов, рентгеновских аппаратов и проведению рентгенологических исследований. Документ распространяется на проектирование, строительство, реконструкцию и эксплуатацию рентгеновских кабинетов.
Табло «НЕ ВХОДИТЬ РЕНТГЕН» может использоваться как элемент визуального информирования о режиме помещения, но не заменяет:
- защиту помещений;
- организационные меры;
- контроль доступа;
- требования к оборудованию;
- производственный радиационный контроль;
- инструкции по безопасному проведению процедур.
Оценка доступности объекта
Наличие светового табло само по себе не подтверждает соответствие помещения или здания требованиям доступной среды.
Оценка должна учитывать комплекс характеристик объекта:
- доступность входа;
- непрерывность маршрута движения;
- возможность безопасного перемещения;
- размещение помещений и оборудования;
- систему визуального, звукового и тактильного информирования;
- освещение и контрастность;
- возможность восприятия информации разными категориями посетителей;
- безопасность эксплуатации.
Окончательная оценка доступности выполняется по объекту в целом — с учётом его планировочных решений, маршрутов движения, оборудования и организации обслуживания посетителей. Световое табло является одним из элементов информационной среды и может повысить понятность навигации и режима работы кабинета, но не заменяет другие обязательные решения по обеспечению доступности. При проектировании и приемке объекта рекомендуется проверять размещение табло в составе общей системы информирования и на основании действующей нормативной и проектной документации
