Тактильная плитка – основной элемент системы ориентирования для людей с нарушением зрения. Она помогает безопасно передвигаться по городу и внутри зданий, предупреждает о препятствиях, указывает направление движения и обозначает места получения услуг.
В России требования к таким указателям устанавливает ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования». В этой статье разберем, что говорит стандарт, какие виды тактильной плитки существуют и где их применять.
Что такое тактильная плитка по ГОСТ
Тактильные наземные указатели – это пассивные технические средства сигнализации, которые распознаются инвалидами по зрению с помощью белой трости или осязания стопами ног. Они предупреждают об опасностях, обозначают безопасные пути следования, места посадки в транспорт и получения услуг.
Стандарт распространяется на жилые и производственные здания, объекты транспортной инфраструктуры, пешеходные и коммуникационные пути. Все указатели должны обеспечивать безопасность, комфорт и информативность, а также не ухудшать условия для передвижения других людей.
Типы рифления тактильной плитки
ГОСТ Р 52875-2018 устанавливает два основных типа рифления:

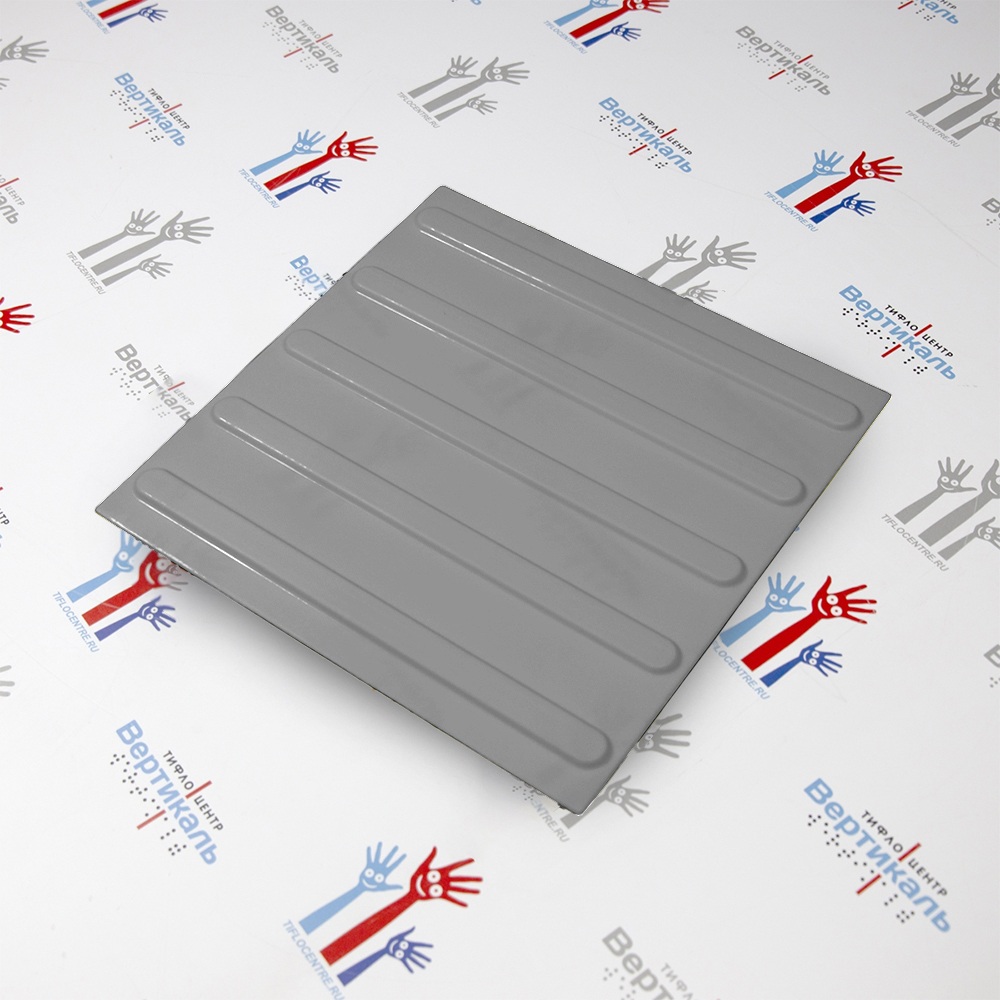

- Прямолинейные параллельные рифы с плоской вершиной – используются для направляющих указателей и предупреждающих перед пешеходными переходами. Направление рифов указывает путь движения.

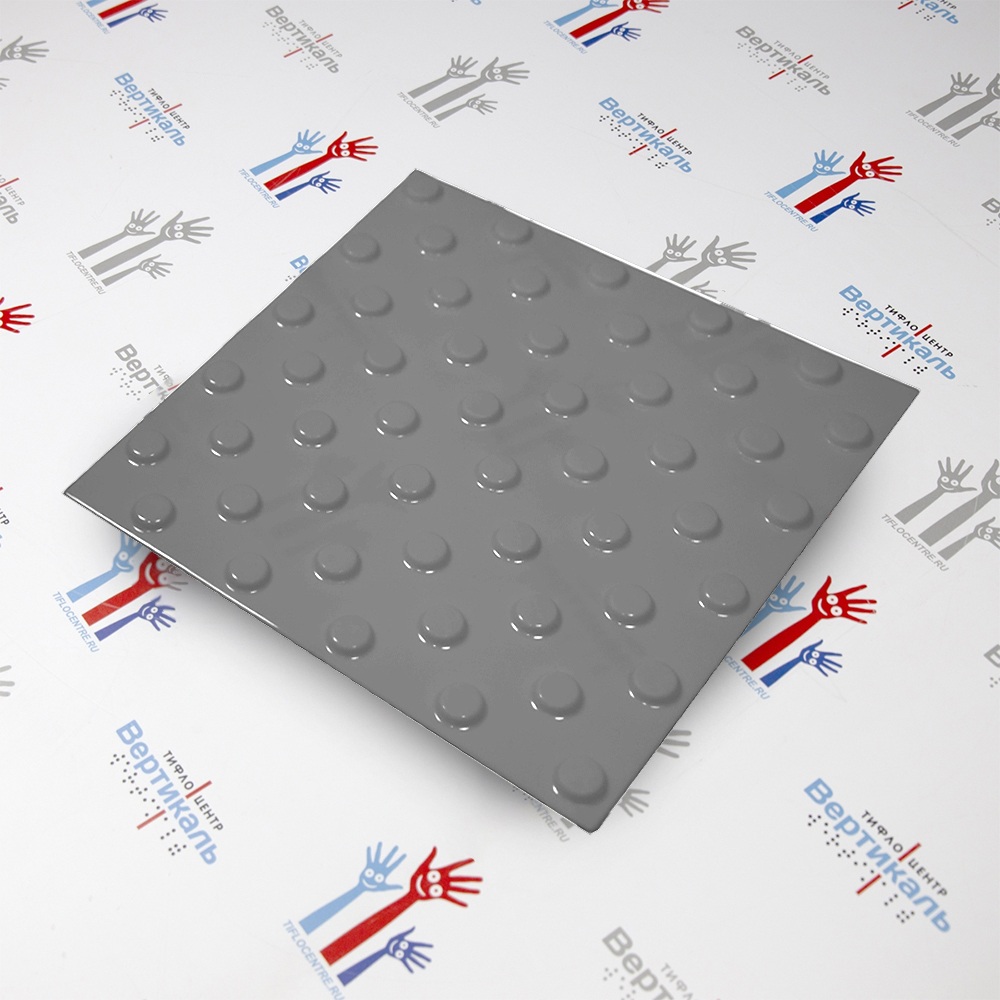

- Усеченные конусы или усеченные купола с плоской вершиной – применяются в предупреждающих указателях и полях внимания. Могут располагаться в шахматном (запрет движения) или линейном порядке (движение с осторожностью).
Тактильная плитка: конус в шахматном порядке сигнализирует о непреодолимом препятствии или опасной зоне. Линейное расположение конусов используется перед лестницами, дверями, входами в переходы – там, где нужно продолжить движение, но с осторожностью.
Цвет тактильной плитки
Для слабовидящих людей важна цветовая контрастность. Все тактильные указатели должны быть:
- желтого цвета при установке на темной поверхности;
- черного или серого цвета при установке на светлой поверхности.
По каталогу RAL к желтому относятся цвета 1003–1007, 1012, 1016 и 1018. К черному – 9004, 9005, 9011 и 9017.
Исключения допускаются только для исторической застройки и охраняемых объектов культурного наследия, где могут применяться неконтрастные каменные указатели.
Материалы изготовления
Стандарт допускает использование нескольких материалов и технологий:

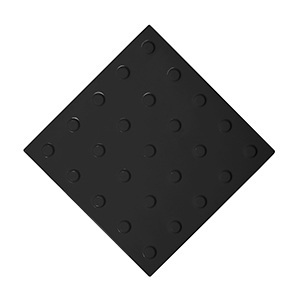

Полиуретановая (ПУ) плитка Изготавливается из эластичных полимеров с твердостью по Шору не менее 80 единиц. Полиуретановая плитка устойчива к истиранию, перепадам температур, не выцветает. Высота основания не должна превышать 2 мм для беспрепятственного проезда колясок.

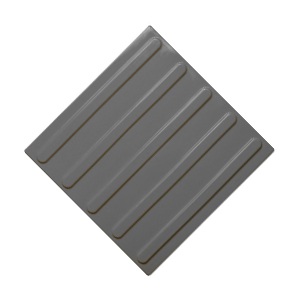

Плитка ПВХ Бюджетный вариант для помещений с твердостью до 98 единиц по Шору. Монтируется на специальный двухкомпонентный клей.

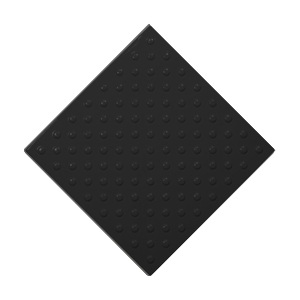

Композитная плитка Отличается повышенной прочностью, имеет скрытые крепления под тактильными элементами. Сетчатая структура тыльной стороны улучшает сцепление с поверхностью.

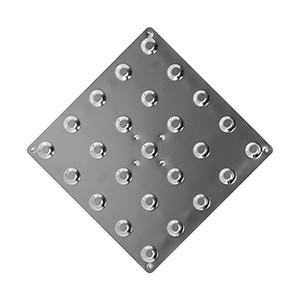

Тактильная плитка из нержавеющей стали Изготавливается из стали AISI 304 толщиной 1–2 мм. Имеет группу горючести НГ (негорючие материалы), поэтому применяется в местах с повышенными требованиями пожарной безопасности. Для амортизации используется пластиковый демпфер.

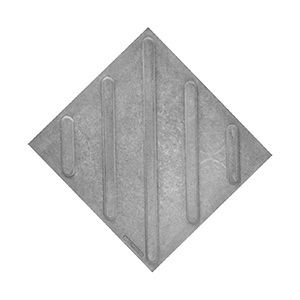

Бетонная тактильная плитка
Изготавливается размерами 300х300 или 500х500 мм, высотой 50 мм. Должна окрашиваться в массе на глубину не менее 1 см. Применяется на пешеходных путях с покрытием из аналогичных материалов. Ширина швов между плитами – не более 10 мм.
Требования к размерам
Нормируемые параметры тактильных указателей:
- высота тактильных элементов (рифов) – 3–5 мм в зависимости от места установки;
- диаметр плоских вершин конусов – 15, 18, 20, 25 или 30 мм;
- ширина плоских вершин продольных рифов – 17, 20, 25 или 30 мм;
- глубина локальных предупреждающих указателей – от 500 до 600 мм;
- эффективная ширина направляющего указателя – от 130 до 150 мм (три рифа);
- ширина шуцлинии (протяженного предупреждающего указателя) – от 90 до 100 мм.
Расстояние между центрами рифов зависит от их диаметра и составляет от 45 до 90 мм. Для каменных плит и полимерных покрытий рекомендуется фиксированный шаг 60 мм.
Наружные и напольные указатели
Наружная тактильная плитка размещается на тротуарах, пешеходных дорожках, остановках, платформах. Высота рифов – 5 мм. Используются бетонные, каменные плиты, полимерные покрытия или отдельные элементы.
Локальные предупреждающие указатели устанавливаются за 300 мм от опасной зоны: перед пешеходными переходами, лестницами, дверями, опорами. Ширина указателя равна ширине препятствия или перехода.

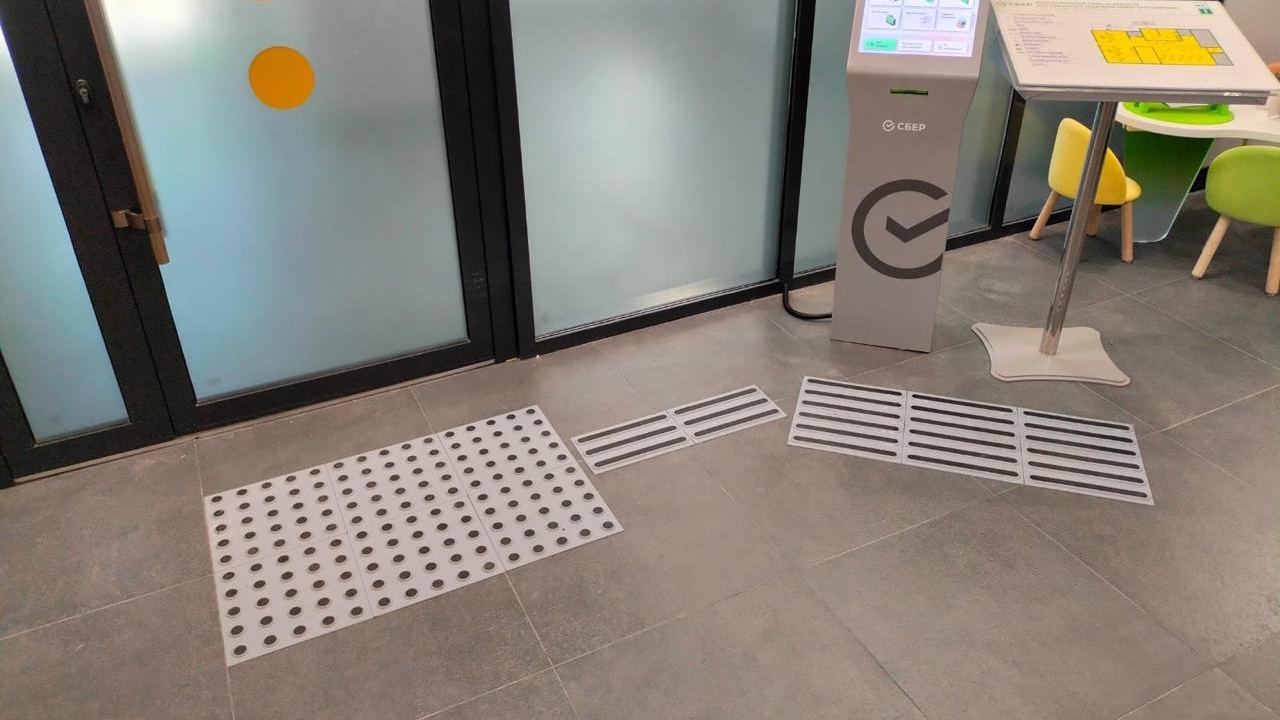

Напольная тактильная плитка применяется внутри зданий. Высота рифов для предупреждающих указателей – 4 мм, для направляющих и полей – 3–4 мм.
В коридорах шириной менее 4 м направляющие указатели не обустраиваются. На многомаршевых лестницах указатели ставятся только перед первым и после последнего марша.
Поля различного назначения
Поле внимания – квадрат 600х600 мм с линейно расположенными конусами – используется совместно с направляющими указателями для обозначения начала, конца, поворота или разветвления пути.
Поле посадки в маршрутные транспортные средства – указатель с девятью поперечными рифами глубиной 420–510 мм. Располагается на посадочной площадке вдоль бортового камня.
Поле получения услуги – аналогичный указатель с девятью рифами, устанавливается перед местом предоставления услуги на расстоянии 300 мм.
Монтаж и эксплуатация
Способ установки напрямую зависит от выбранного материала и базового покрытия. Главное правило для накладной тактильной плитки: высота основания (без учета рифов) не должна превышать 2 мм, чтобы не создавать препятствий для проезда инвалидных колясок.
Подготовка поверхности
Перед монтажом основание тщательно очищают от пыли, грязи и масел. Для лучшей адгезии рекомендуется обезжирить поверхность и при необходимости нанести грунтовку. Участок под установку размечают с помощью малярного скотча, чтобы строго выдержать геометрию размещения указателей.
Укладка бетонной плитки
Бетонные тактильные плиты требуют подготовки основания. Их укладывают в составе покрытия на песчано-цементную стяжку или специальный раствор. Верхняя плоскость плиты должна находиться на одном уровне с прилегающей поверхностью. Ширина швов – не более 10 мм.
Монтаж полиуретановой и ПВХ плитки
Эти материалы монтируются на клей. Двухкомпонентный полиуретановый клей (например, FIXVERT-S) смешивают до однородной консистенции и равномерно наносят зубчатым шпателем на основание. Плитку укладывают в течение 30 секунд после нанесения клея. Для плотного прилегания плитку прижимают, накрывают строительной пленкой и фиксируют грузом на 24 часа. Оптимально использовать специальные прижимы для тактильной плитки – они обеспечивают равномерное распределение нагрузки и гарантируют качественное сцепление по всей площади.
Фиксация композитной плитки
Композитные плиты имеют тыльную сторону с сетчатой насечкой, которая улучшает сцепление. Помимо посадки на клей, такие плитки можно дополнительно фиксировать саморезами. Крепеж устанавливают в специальные углубления под тактильными элементами, а затем закрывают защитными заглушками. Это позволяет начинать эксплуатацию сразу после монтажа, не дожидаясь полного высыхания клея.
Крепление стальной плитки
Тактильную плитку из нержавеющей стали монтируют двумя способами: на клей или на дюбель-гвозди. При механическом креплении обязательно используют пластиковый демпфер толщиной 2 мм – он обеспечивает амортизацию и плотное прилегание к основанию. Демпфер укладывают между плиткой и полом, затем через плитку сверлят отверстия и фиксируют ее крепежом.
Нанесение полимерного покрытия
Технология двухслойного полимерного покрытия (холодный пластик) позволяет создавать тактильные указатели прямо на месте. Сначала наносят базовый слой толщиной до 1 мм для выравнивания и обеспечения контраста. Затем через трафарет формируют рифы. Этот метод удобен для криволинейных поверхностей и позволяет повторять форму бордюров или закругленных углов.
Уход и эксплуатация
Все материалы должны быть устойчивы к механизированной уборке щеточного типа и воздействию зимних реагентов. Срок службы качественно смонтированной плитки – не менее трех лет. При соблюдении технологии монтажа плитка не сдвигается, не задирается и сохраняет первоначальные тактильные свойства.
