Калькулятор для пандуса
В соответствии с СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001» максимальный перепад высот для установки пандуса не должен превышать 6,0 м, а уклон одного марша пандуса — не более 1:12,5 (80‰). В стеснённых условиях допускается увеличение уклона до 1:10 (100‰).
| Соотношение | Проценты (%) | Промилле (‰) | Градусы (°) |
| 1:33 | 3% | 30‰ | 1,7° |
| 1:20 | 5% | 50‰ | 2,9° |
| 1:12,5 | 8% | 80‰ | 4,8° |
| 1:10 | 10% | 100‰ | 5,7° |

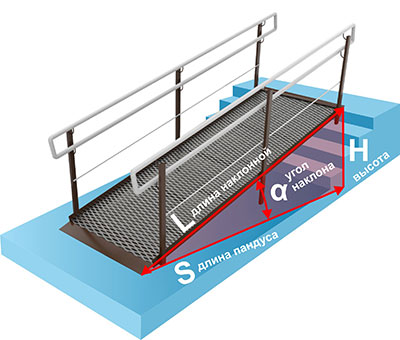

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в миллиметрах. Нажмите кнопку «Рассчитать». Соответственно, длина наклонной площадки рассчитывается в миллиметрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.
Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения»
| Продольный уклон марша пандуса | Длина одного марша пандуса, м,не более | Суммарная длина наклонных поверхностей пандуса, м, не более |
| От 30 до 40 ‰ (от 1:33 до 1:25) (включительно) | 15 | 110 |
| От 40 до 50 ‰ (от 1:25 до 1:20) (включительно) | 12 | |
| От 50 до 60 ‰ (от 1:20 до 1:16,7) (включительно) | 9 | |
| От 61 до 80 ‰ (от 1:16 до 1:12,5) (включительно) | 6 | 36 |
П р и м е ч а н и я
| ||
Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.
Активное развитие и продвижение федеральной программы «Доступная среда» сподвигло многие организации установить пандусы на входной группе. Однако зачастую это делается либо для галочки, либо организациями, не владеющими навыками и знаниями существующих нормативов. Поэтому не всегда готовое изделие соответствует государственным стандартам. Как результат - недоступность для людей с ограничениями.
Нормативы для пандусов 2023
По нормативам СП 59.13330.2020 (с учетом вступивших в силу изменений 01 июля 2021 года) пандус должен иметь следующие характеристики:
Список документации, рекомендуемой к ознакомлению:
- СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
- ГОСТ Р 51261-2022 содержит технические требования к стационарным опорным устройствам.
- СП 30-102-99 содержит требования к входной площадке.
- СП 59.13330.2020 содержит предписания по доступности зданий и сооружений для маломобильных групп населения
Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем/спуск получается в разы выше. Угол наклона - это соотношение длины к высоте подъема.
Запомните При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.
Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:
- При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
- Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
- Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать разворотную площадку или площадку отдыха.
- Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
- Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
- Поверхность пандуса должна быть нескользкой текстурой.
- Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.
Поручни для пандуса
- В начале и конце поручни должны быть длиннее на 300 мм и иметь закруглённую форму.
- Верхний поручень расположен на высоте 900 мм.
- Расстояние между поручнями 900-1000 мм.
- Перила должны быть круглого сечения с диаметром от 30 до 50 мм.
- Начало и конец маркируются предупредительными полосами.
- Нижний поручень должен быть на высоте 700 мм.
- По продольным краям марша пандуса следует устанавливать бортики высотой не менее 0,05 м.
- Покрытие пандуса должно обладать противоскользящим эффектом.
- Минимальное расстояние от гладкой стены 45 мм, от неровной 60 мм.
- Поручни с внутренней стороны не должны прерываться.
- Поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки.
Если пандус изначально соответствует всем строительным параметрам, то его можно оснастить необходимыми дополнительными устройствами при их отсутствии:
- Опорными поручнями. Расстояние между поручнями пандуса одностороннего движения должно быть в пределах 0,9-1,0 м, чтобы инвалид-колясочник мог на них подтянуться. Также для удобства и безопасности хвата поручни должны иметь закругленную форму и выступать на 300 мм от края.
- Контрастной тактильной разметкой (для незрячих и слабовидящих людей). Разметкой следует обозначать сами поручни и подстилающую поверхность. С внутренней стороны поручней можно приклеить тактильные наклейки для обозначения начала и конца препятствия.
Если пандус изначально не соответствует конструкторским параметрам в соответствии со сводами правил, то его следует демонтировать, а на его месте организовать доступный пандус.
