Тактильные наземные указатели помогают людям с нарушением зрения ориентироваться на пешеходных маршрутах, выявлять потенциально опасные участки и находить доступные входы. При выборе материала проектировщику необходимо учитывать не только внешний вид и начальную стоимость изделия, но и условия эксплуатации, интенсивность движения, климат, особенности основания, требования к контрастности и возможность последующего ремонта.
Для наружных покрытий часто рассматривают два решения:
- монолитные тактильные элементы из природного гранита;
- тактильные указатели с корпусом из нержавеющей стали и сменными индикаторами.
Каждый вариант подходит для определённых условий эксплуатации. Универсального материала для всех объектов не существует: выбор материала зависит от проектных и эксплуатационных условий.
Нормативные требования
При проектировании тактильных наземных указателей необходимо руководствоваться СП 59.13330.2020 и ГОСТ Р 52875-2025. СП определяет правила размещения указателей на объекте, а ГОСТ устанавливает технические требования к самим изделиям.

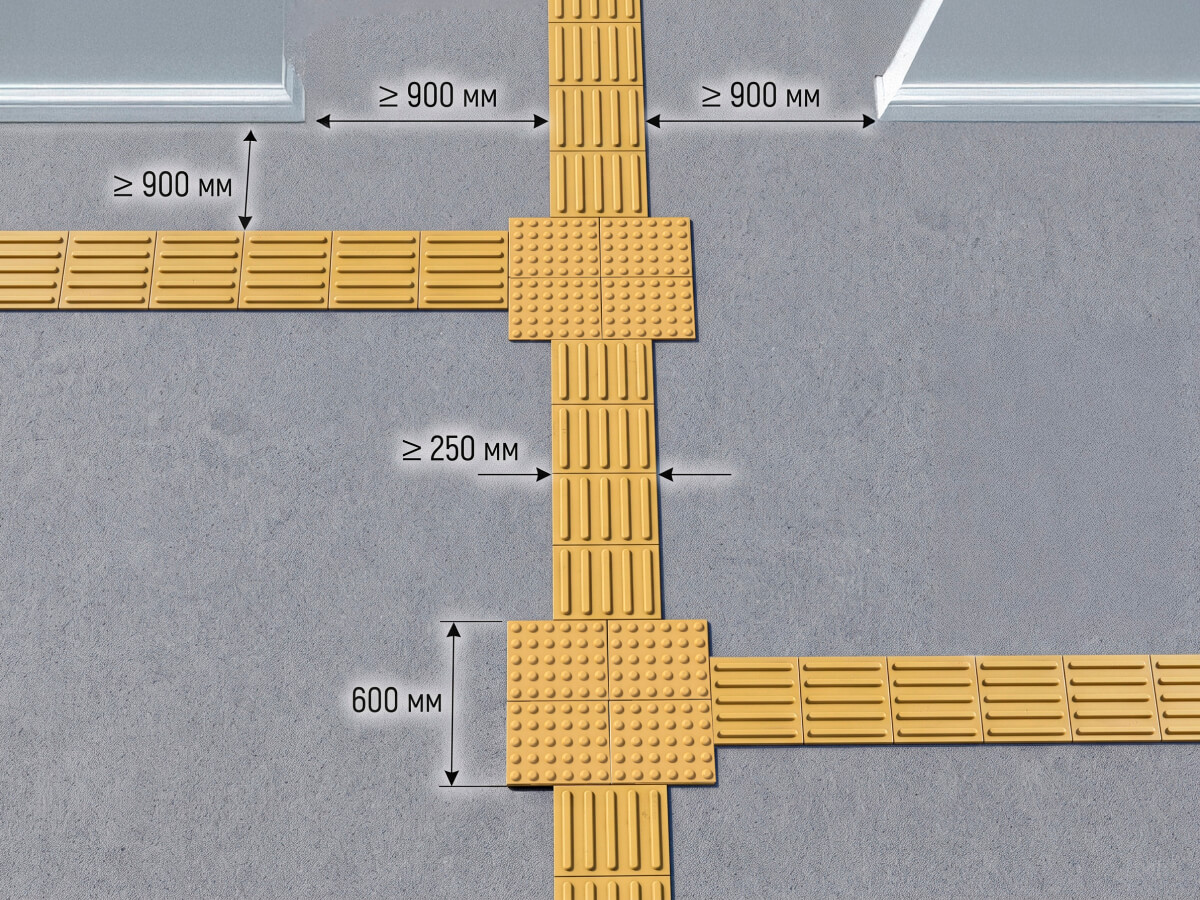

Тактильные указатели различают по назначению (п. 4.1.4 ГОСТ Р 52875-2025):
- предупреждающие — с точечным или куполообразным рифлением;
- направляющие — с продольным рифлением.

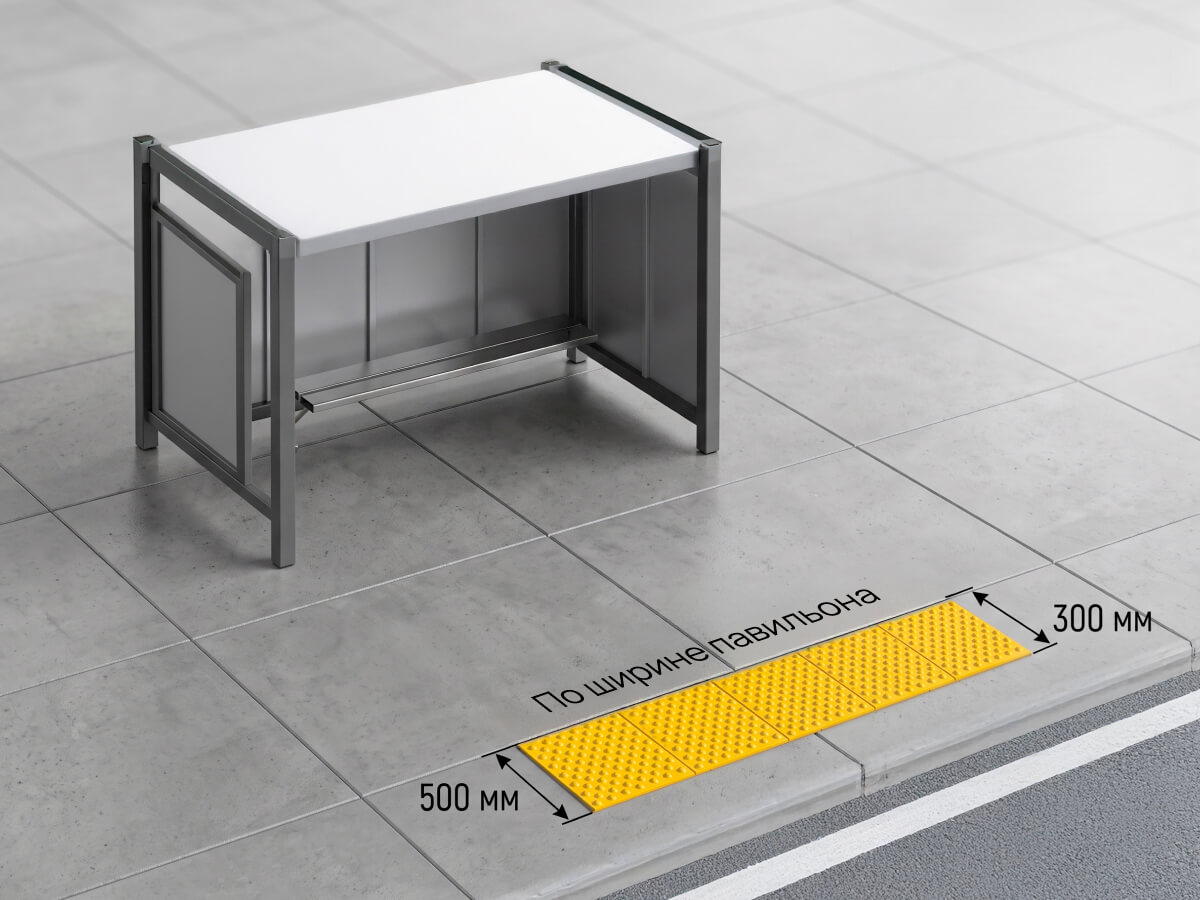

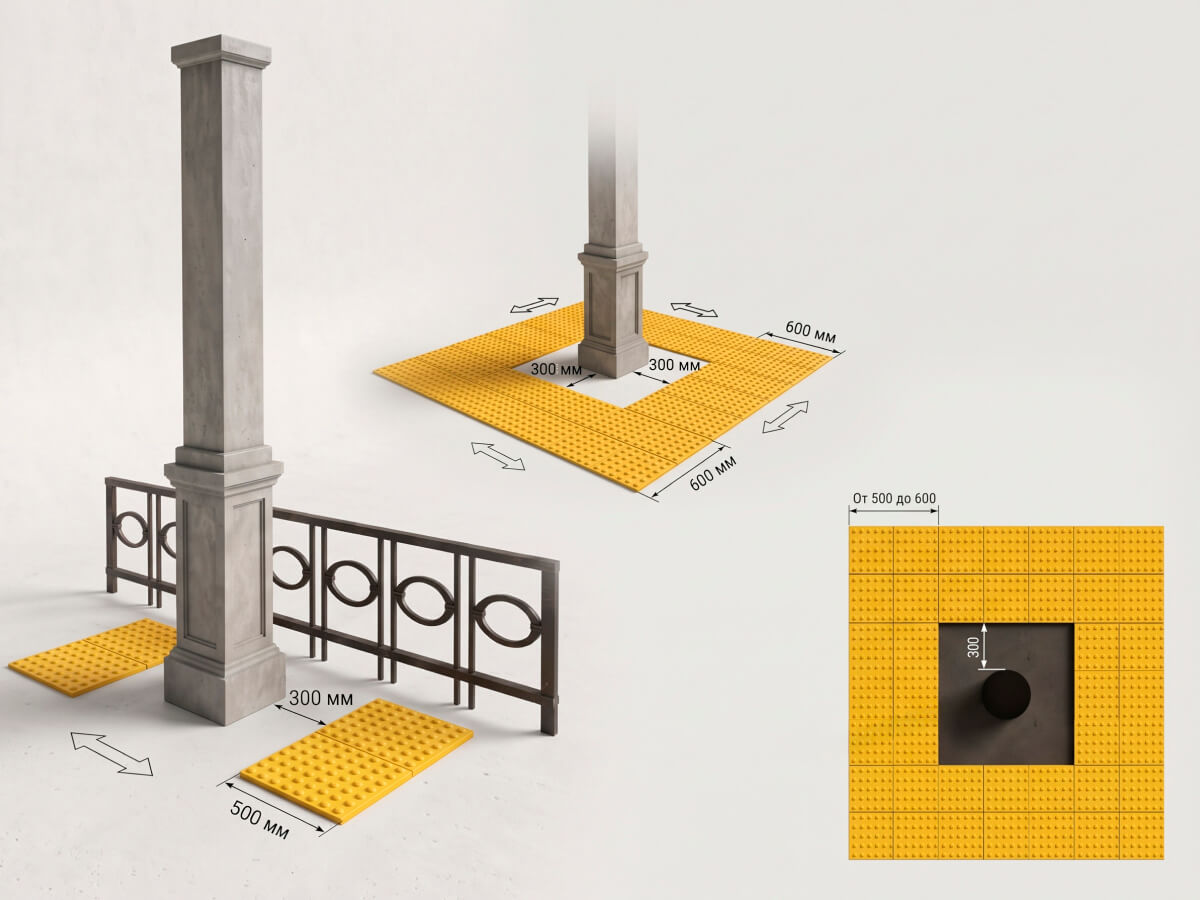

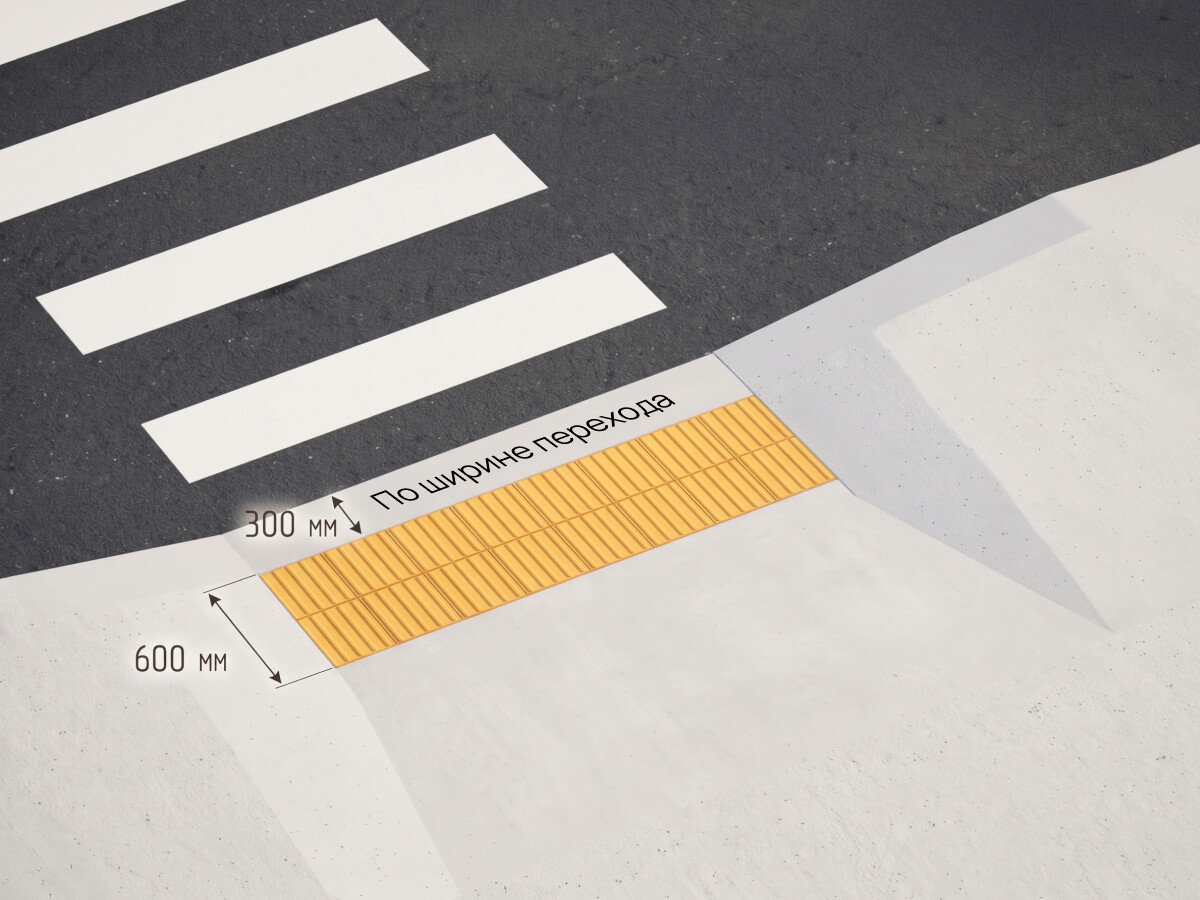

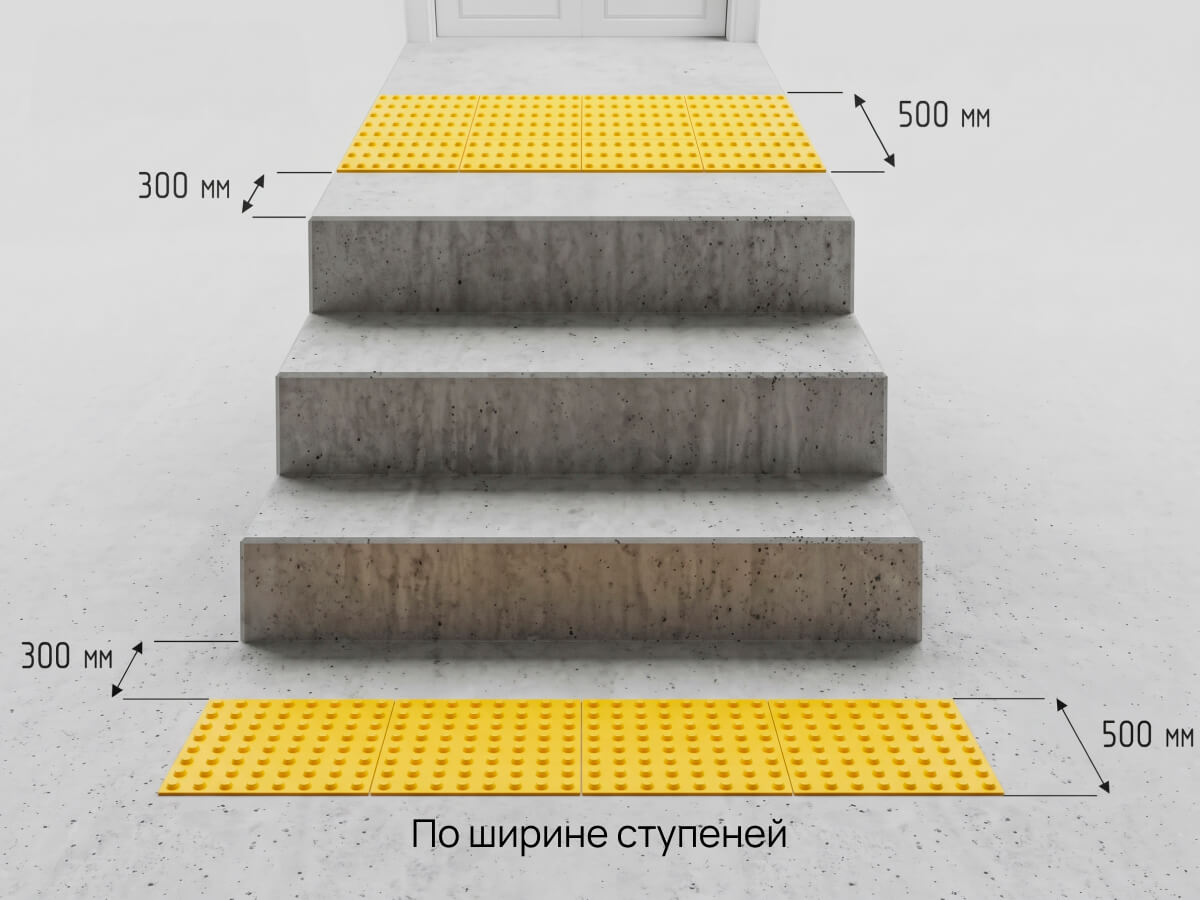

Предупреждающие указатели на пешеходных путях размещают перед препятствиями, доступными входами, лестницами и другими потенциально опасными участками. Согласно таблице 3 ГОСТ Р 52875-2025, начало предупреждающего указателя должно располагаться на расстоянии 0,8–0,9 м до препятствия, доступного входа или начала опасного участка. Глубина (длина по ходу движения) предупреждающего указателя составляет 0,5–0,6 м и входит в это нормируемое расстояние. Передний край указателя должен завершаться примерно за 0,3 м до препятствия. Высота рифов наружных указателей — 5 мм, в помещениях — 4–5 мм.
ГОСТ Р 52875-2025 устанавливает требования к геометрии, материалам, рифлению, креплению и монтажу тактильных наземных указателей. Верхняя плоскость основания указателя должна быть выровнена с прилегающей пешеходной поверхностью: допустимое отклонение по высоте — не более 1,5 мм вверх или вниз (п. 4.1.10). Кромки рифов должны быть выполнены так, чтобы не создавать риск травмирования и не препятствовать движению людей, использующих кресла-коляски, трости и другие средства передвижения.
Помимо тактильной различимости, указатель должен обеспечивать достаточный визуальный контраст с окружающим покрытием. В п. 6.4.1. СП 59.13330.2020 коэффициент контрастности установлен не менее 40%, а для информации о потенциальной опасности относительно поверхности, на которую она нанесена, — не менее 70%. Контраст оценивают относительно прилегающего покрытия, а не по цвету самого изделия. Контраст следует подтверждать измерениями, протоколами испытаний или паспортными данными материалов.
Поверхность покрытия в рабочем состоянии должна оставаться ровной, устойчивой и безопасной для движения. Даже правильно выбранный материал требует регулярного содержания территории: очистку от снега и наледи, устранение загрязнений, контроль состояния швов и проверку надёжности крепления.
Требования к коэффициенту сцепления, скольжению и характеристикам поверхности
Согласно п. 5.1.11 СП 59.13330.2020, поверхность прохожей части пешеходных дорожек, тротуаров, съездов, пандусов и лестниц должна обеспечивать продольный коэффициент сцепления 0,6–0,75 кН/кН, в условиях сырой погоды и отрицательных температур — не менее 0,4 кН/кН.
ГОСТ Р 52875-2025 требует, чтобы поверхность ТНУ ни при каких условиях не была скользкой (п. 4.3.5) и обладала противоскользящими свойствами, сохраняющимися при движении в любых направлениях (п. 4.1.2).
Это означает, что при выборе материала необходимо оценивать не только прочность, но и фактуру поверхности, водоотвод, уклоны и возможность регулярной очистки от снега, наледи и загрязнений.
Допустимые основания для монтажа тактильных указателей
Монтаж тактильных наземных указателей возможен на следующие типы оснований при условии их соответствия требованиям по ровности, прочности и сцеплению:
- Бетон (в том числе бетонные плиты, брусчатка на бетонном основании) — требует контроля толщины швов (не более 10 мм) и выравнивания поверхности.
- Асфальтобетон — допустим при условии шероховатой поверхности и коэффициента сцепления не менее 0,6 в сухом состоянии, 0,4 — в мокром.
- Тротуарная плитка (бетонная, полимерпесчаная, клинкерная) — требует ровной укладки, минимальных перепадов и швов не более 10 мм.
- Гранитное мощение — допускается при условии обработки поверхности (например, термообработка, бучардирование) для обеспечения противоскользящих свойств.
- Наливные покрытия (полиуретановые, эпоксидные) — возможны при наличии антискользящих добавок и подтверждённого коэффициента трения.
Не допускается монтаж на рыхлые материалы (песок, гравий). Монтаж на гладкие или отполированные поверхности допускается только после проверки соответствия требованиям к сцеплению и противоскользящим свойствам.

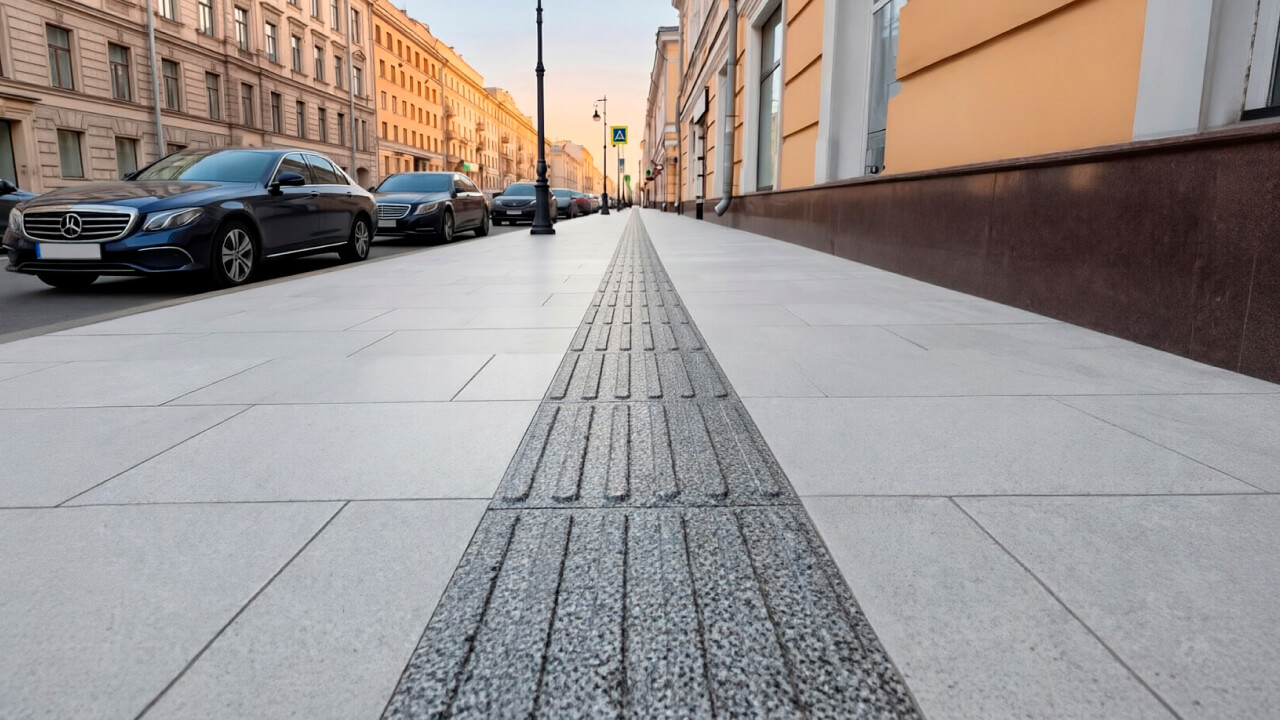

Гранитные тактильные указатели
Гранитный тактильный указатель — монолитное изделие, в котором основание и рельефная часть выполнены из одного материала. Рифление формируется при обработке цельной заготовки.
Преимущества гранита
- Высокая устойчивость к механическим нагрузкам при правильном подборе породы, обработке и подготовке основания.
- Отсутствие отдельных накладных индикаторов, которые могут быть утрачены или повреждены.
- Устойчивость к воздействию влаги и многих противогололёдных реагентов.
- Возможность подобрать фактуру и цвет в соответствии с архитектурными требованиями объекта.
- Цельный внешний вид покрытия без видимых границ между основанием и рельефными элементами.
Гранит целесообразно рассматривать на объектах, где важны натуральные материалы, единообразие мощения и визуальная интеграция тактильного элемента в архитектурную среду. Такое решение подходит для исторических центров, общественных пространств с каменным покрытием и объектов с высокими требованиями к внешнему виду.
Ограничения гранита
Монолитная конструкция имеет ограниченную ремонтопригодность. При появлении скола, трещины или существенном повреждении рельефа обычно требуется заменить весь элемент. Локальная замена отдельного рифа невозможна.
К другим особенностям относятся:
- значительная масса изделий;
- повышенные требования к транспортировке и подготовке основания;
- необходимость согласования толщины элемента с конструкцией существующего покрытия;
- трудоёмкость замены при ремонте;
- зависимость безопасности от фактуры поверхности и качества зимнего содержания.
Гранит сам по себе не гарантирует отсутствие скольжения. Коэффициент сцепления поверхности может изменяться при намокании и обледенении. При выборе необходимо оценивать не только прочность материала, но и характеристики обработки поверхности, водоотвод, уклоны и возможность регулярной очистки.

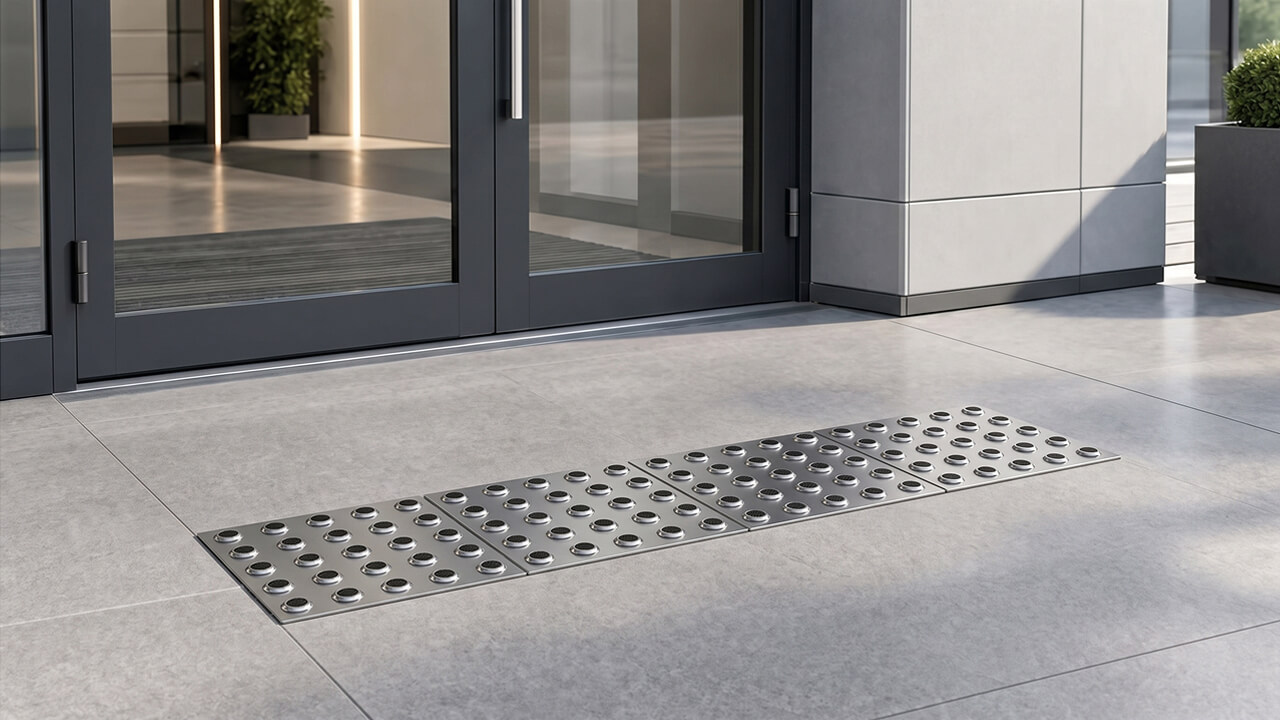

Указатели из нержавеющей стали со сменными индикаторами
Такое решение состоит из металлического корпуса и отдельных рельефных индикаторов. Корпус фиксируется в основании, а индикаторы устанавливаются в предусмотренные посадочные места.
В зависимости от конструкции сменные элементы могут быть изготовлены из полимерного, композитного или другого износостойкого материала. Технические характеристики изделия должны подтверждаться документацией производителя и результатами испытаний, а не только заявленным названием материала.
Преимущества нержавеющей стали модульной конструкции
- Возможность заменить отдельный повреждённый индикатор без демонтажа всего корпуса.
- Снижение объёма ремонтных работ при локальном повреждении.
- Возможность использовать индикаторы контрастного цвета.
- Потенциально меньшая масса по сравнению с крупноформатными каменными элементами.
- Удобство применения на объектах, где важен доступ к отдельным участкам покрытия или коммуникациям.
Модульная конструкция может быть рациональна для лестниц, переходов, входных групп и других мест, где требуется регулярный контроль состояния рельефа. Однако скорость и стоимость замены индикатора зависят от системы крепления, доступности запасных элементов и квалификации обслуживающего персонала.
Отдельного внимания заслуживает марка нержавеющей стали: именно она во многом определяет, как корпус будет вести себя во влажной среде, при контакте с противогололёдными реагентами и в приморском климате. Для тактильных указателей обычно рассматривают следующие варианты:
| Марка стали | Особенность | Условия применения |
|---|---|---|
| AISI 304 | Базовая аустенитная нержавеющая сталь | Умеренный климат, отсутствие постоянного контакта с хлоридами |
| AISI 316 | С добавлением молибдена, повышенная стойкость к солям | Приморские зоны, бассейны, контакт с реагентами |
| AISI 316L | Низкоуглеродный вариант 316, устойчив к межкристаллитной коррозии после сварки | Сварные конструкции, агрессивные среды |
| 08Х18Н10 | Российский аналог AISI 304 по ГОСТ | Проекты с требованиями к отечественной нормативной базе |
| 10Х17Н13М2 | Российский аналог AISI 316 по ГОСТ | Проекты с требованиями к отечественной нормативной базе и повышенной коррозионной стойкости |
Специалисты Тифлоцентра «Вертикаль» рекомендуют: для уличных тактильных указателей разумный минимум — AISI 304, а при риске воздействия противогололёдных реагентов, морского климата или регулярного контакта с влагой — AISI 316 / 316L. Однако выбор конкретной марки должен подтверждаться расчётом.
Ограничения и риски
Нержавеющая сталь не является полностью неуязвимой к внешней среде. При проектировании необходимо учитывать:
- марку стали и её устойчивость к конкретным условиям эксплуатации;
- контакт с другими металлами;
- наличие изолирующих прокладок;
- качество сварных соединений и обработки кромок;
- защиту от попадания влаги в конструктивные зазоры;
- возможность приобрести совместимые сменные элементы в течение всего периода эксплуатации.
При непосредственном контакте разных металлов во влажной среде повышается риск электрохимической коррозии. Поэтому соединение корпуса с алюминиевыми, стальными и другими металлическими элементами следует выполнять с учётом совместимости материалов и проектных решений по электроизоляции.
Металлический корпус или полимерные вставки не предотвращают образование наледи сами по себе. На зимнюю безопасность влияют температура, влажность, уклон, водоотвод, шероховатость поверхности и качество содержания территории. Любые дополнительные системы подогрева или антиобледенения должны рассматриваться как самостоятельное инженерное решение и подтверждаться проектом.

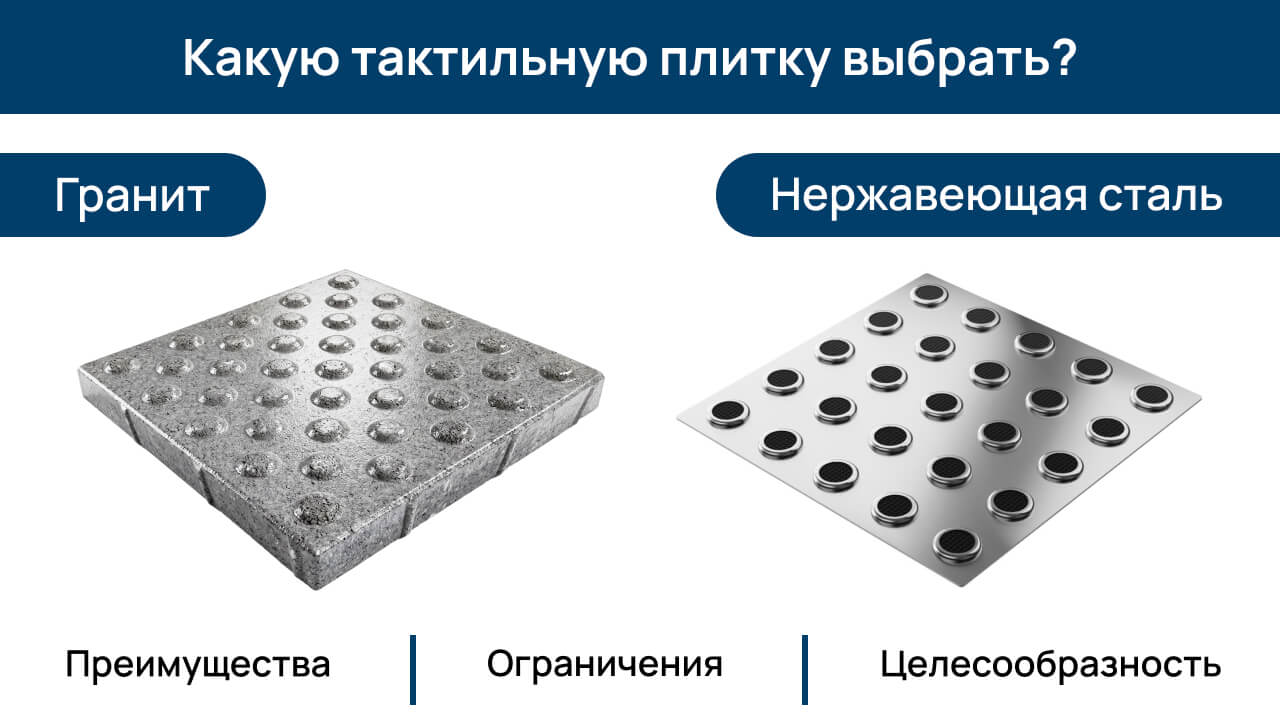

Сравнение материалов
| Параметр | Гранитный указатель | Нержавеющая сталь со сменными индикаторами |
|---|---|---|
| Конструкция | Монолитное изделие из камня | Корпус и отдельные рельефные элементы |
| Ремонт | При серьёзном повреждении обычно заменяется весь элемент | Возможна замена отдельных индикаторов при совместимости деталей |
| Масса | Обычно выше, чем у изделий из нержавеющей стали, однако зависит от размеров и толщины | Может быть ниже, чем у гранитных изделий, однако зависит от конструкции и основания |
| Внешний вид | Натуральная фактура, интеграция с каменным покрытием | Металлический корпус и контрастные вставки |
| Цветовой контраст | Зависит от цвета камня и прилегающего покрытия | Может обеспечиваться цветом сменных элементов |
| Устойчивость к реагентам | Зависит от породы, обработки и состава реагентов | Зависит от марки стали, вставок и условий контакта материалов |
| Зимняя безопасность | Определяется фактурой, уклонами и содержанием территории | Определяется конструкцией, фактурой вставок и содержанием территории |
| Монтаж | Требует учёта толщины, массы каменного элемента и несущей способности основания | Требует точной подготовки посадочного места, фиксации корпуса, изоляции от других металлов и контроля зазоров |
| Эксплуатационные расходы | Могут возрастать при необходимости полной замены элемента | Потенциально ниже, чем у гранита, при доступности сменных индикаторов |
| Основное преимущество | Цельность, прочность и архитектурная интеграция | Ремонтопригодность и модульность |
Сравнивать материалы только по цене закупки не следует. В расчёт необходимо включать подготовку основания, монтаж, транспортировку, обслуживание, наличие запасных деталей, стоимость демонтажа и продолжительность ремонтных работ.
Когда целесообразен гранит
Гранитный вариант стоит рассматривать, если:
- тактильный элемент должен визуально соответствовать каменному мощению;
- для объекта важна натуральная фактура материала;
- покрытие рассчитано на высокие механические нагрузки;
- предусмотрена возможность демонтажа и замены элемента;
- проект предусматривает регулярное зимнее содержание.
На объектах с высокой интенсивностью движения необходимо отдельно оценивать воздействие тележек, уборочной техники, ударных нагрузок и загрязнений. Прочность камня не отменяет требований к монтажу и основанию.
Когда подойдёт нержавеющая сталь модульной конструкции
Указатели с корпусом из нержавеющей стали и сменными индикаторами стоит рассматривать, если:
- требуется локальная ремонтопригодность;
- на объекте требуется регулярное техническое обслуживание;
- необходимо обеспечить заметный цветовой контраст;
- конструкцию нужно адаптировать к существующему покрытию;
- заказчик готов обеспечить наличие совместимых запасных элементов;
- технические характеристики изделия подтверждены документацией и испытаниями.

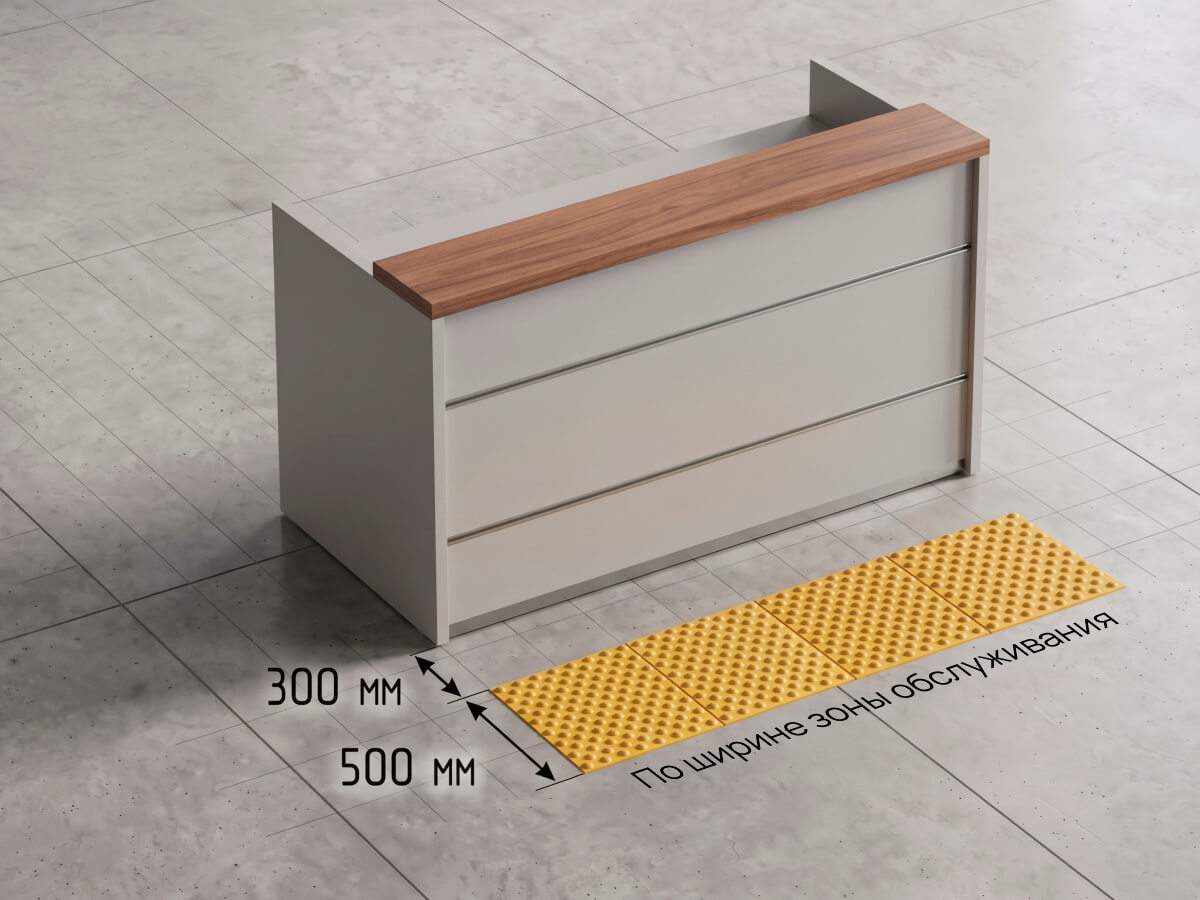

Для лестниц, зон обслуживания и входных групп особенно важно проверить, не создают ли корпус и индикаторы дополнительный перепад высоты, острые кромки или препятствия для колёс средств передвижения.
Типичные ошибки при проектировании
Даже при корректном сравнении материалов проектировщики часто допускают системные ошибки, которые снижают безопасность и увеличивают затраты. Рассмотрим наиболее распространённые из них.
1. Выбор по названию материала
Фразы «гранитный» или «нержавеющий» сами по себе не описывают эксплуатационные свойства изделия. Необходимо проверять марку стали, характеристики камня, фактуру, размеры, способ крепления, допустимые нагрузки и результаты испытаний.
2. Игнорирование прилегающего покрытия
Контраст оценивается не изолированно, а относительно поверхности, на которой размещён указатель. Один и тот же цвет может быть хорошо заметен на светлом покрытии и недостаточно различим на тёмном.
3. Отсутствие решения по зимнему содержанию
Даже правильно установленный указатель может стать опасным при наличии наледи, снега или загрязнений. В проекте следует учитывать очистку, водоотвод, состояние швов и доступность поверхности для обслуживания.
4. Неправильная высота рифов
Высота рифов должна соответствовать типу указателя и месту установки:
- наружные указатели — 5 мм;
- внутренние — 4–5 мм;
5. Отсутствие ремонтной стратегии
До закупки модульной системы необходимо определить:
- кто будет выполнять замену индикаторов;
- где будут храниться запасные элементы;
- как проверять совместимость деталей;
- каким инструментом выполняется обслуживание;
- возможно ли приобрести детали через несколько лет.

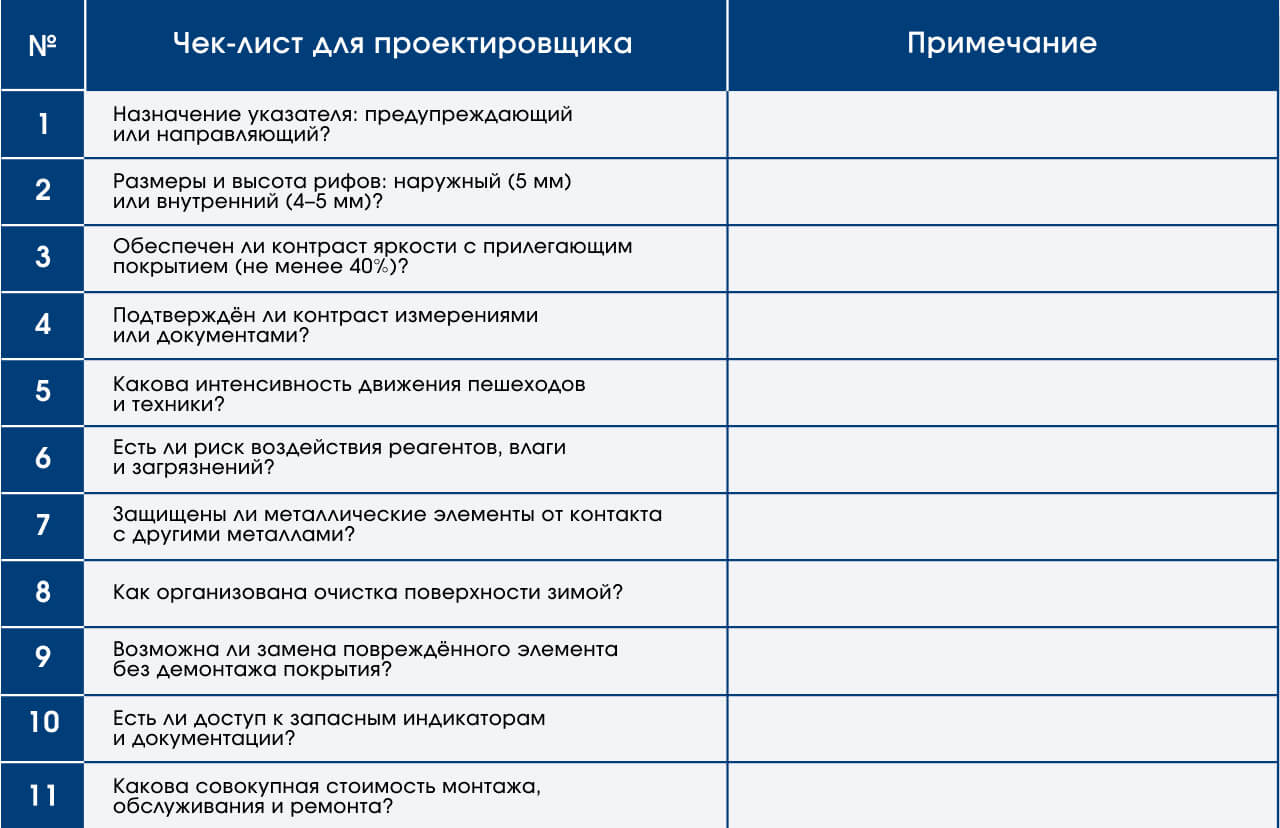

Чек-лист для проектировщика
Перед выбором материала следует проверить:
Заключение
Гранит и нержавеющая сталь со сменными индикаторами решают одну задачу разными способами. Гранит обеспечивает цельность конструкции и может лучше соответствовать архитектуре каменного покрытия. Нержавеющая система даёт преимущества модульности и может упростить локальный ремонт, если запасные элементы доступны, а конструкция правильно спроектирована и установлена.
Окончательный выбор следует делать не по обещанному сроку службы или первоначальной цене, а по совокупности факторов: требованиям СП 59.13330.2020 и ГОСТ Р 52875-2025, характеристикам конкретного изделия, условиям объекта, зимнему содержанию, ремонтопригодности и стоимости жизненного цикла.
