Каковы технические требования к тактильным наземным указателям? Разбор ГОСТ Р 52875–2018

Основополагающим документом в области обеспечения доступной среды является ГОСТ Р 52875–2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования». Этот стандарт устанавливает исчерпывающий перечень правил к материалам, размерам, размещению и обустройству тактильных наземных указателей (ТНУ).

ГОСТ Р 52875–2018 – основной документ регуляции установки тактильных наземных указателей

Разберем ключевые требования стандарта и покажем, как продукция Тифлоцентра «Вертикаль» не только соответствует им, но и предлагает инновационные решения для выполнения самых разных задач

Назначение и классификация тактильных указателей

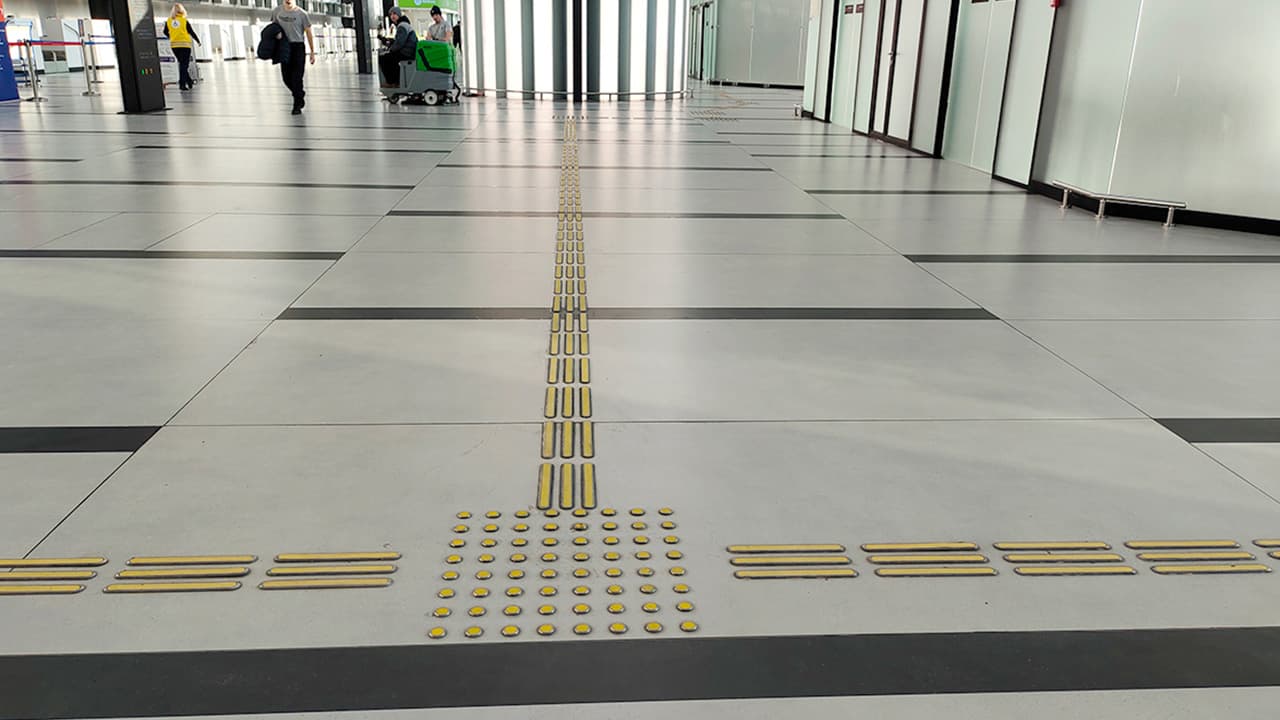

Тактильные наземные указатели – это пассивные средства сигнализации, которые предупреждают инвалидов по зрению о препятствиях, опасных зонах и обозначают безопасные пути движения. Они распознаются с помощью белой трости или стоп ног.

Согласно ГОСТ, ТНУ делятся на два основных типа:

  1. Наружные: размещаются на улице (тротуары, пешеходные переходы, автобусные остановки)
  2. Напольные: обустраиваются внутри зданий (коридоры, холлы, входные группы)
ТНУ делятся на наружные и напольные

В свою очередь по функциональному назначению они классифицируются на:

  • Предупреждающие: сигнализируют об опасности (лестница, дверь, препятствие, край платформы)
  • Направляющие: указывают безопасный путь движения

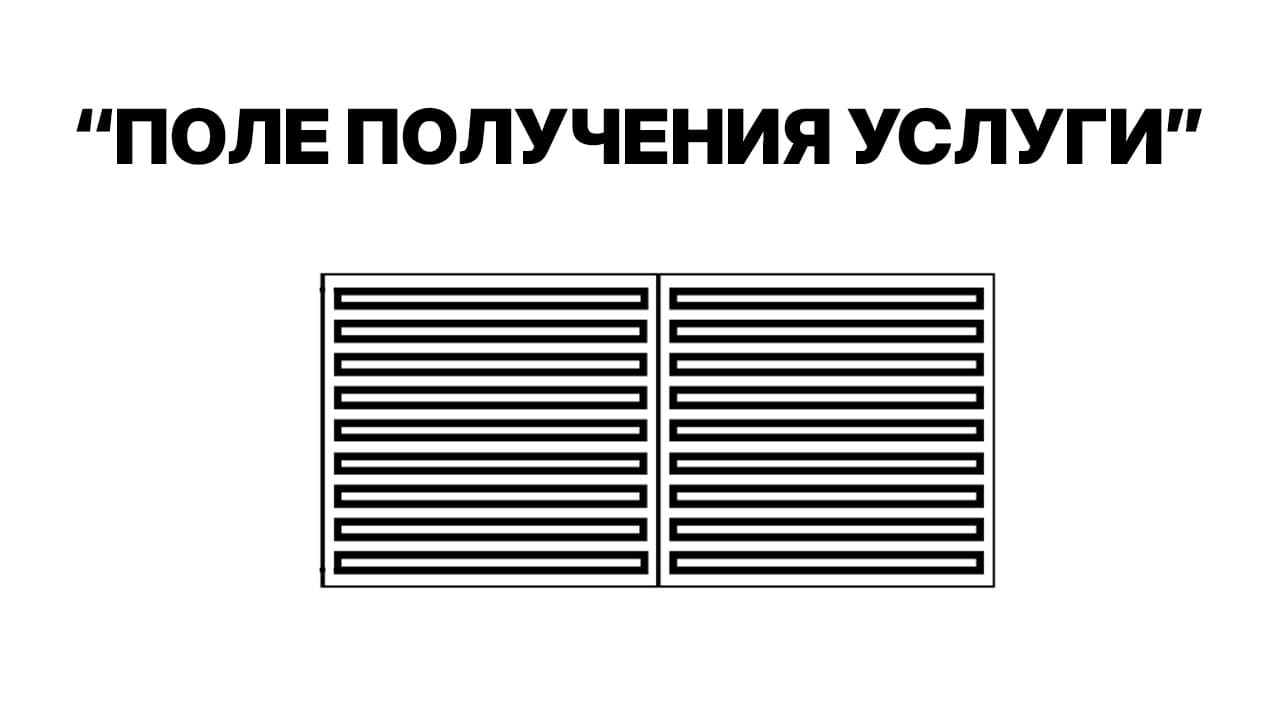

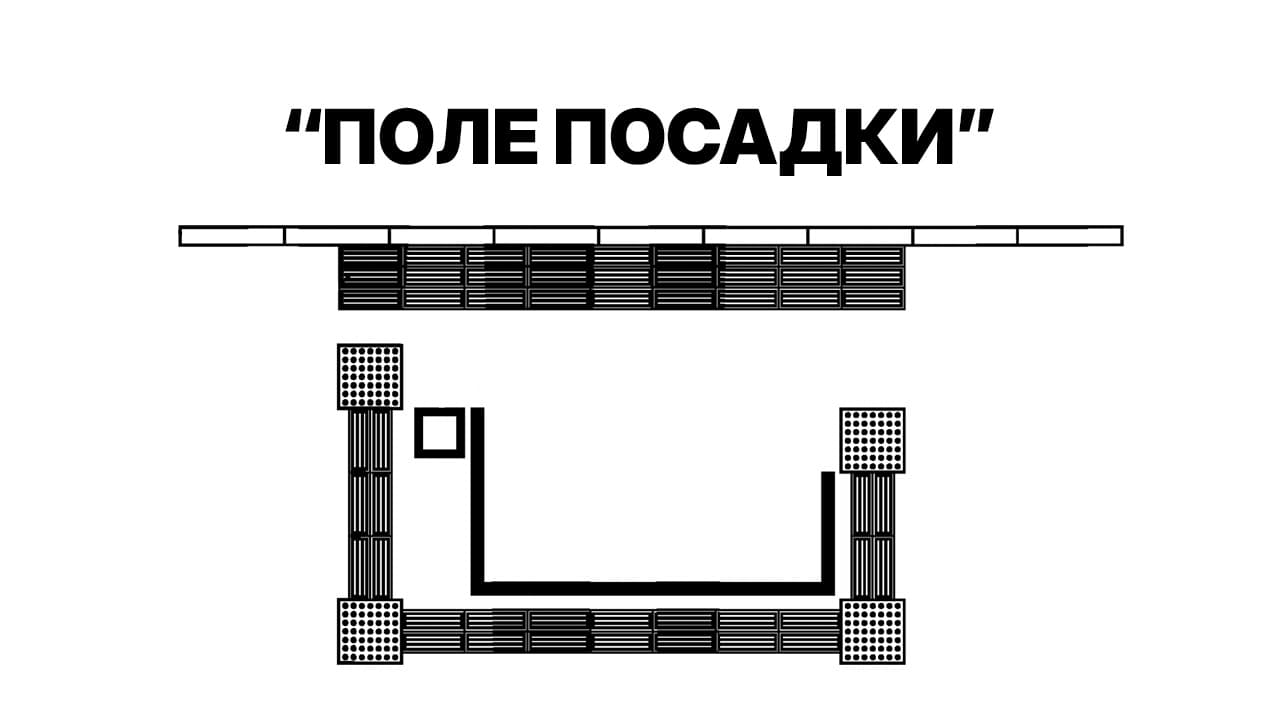

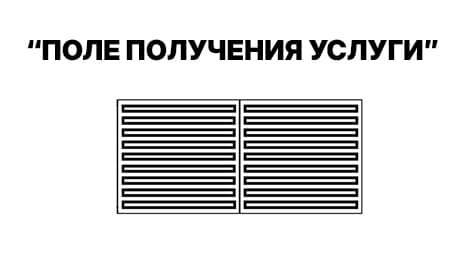

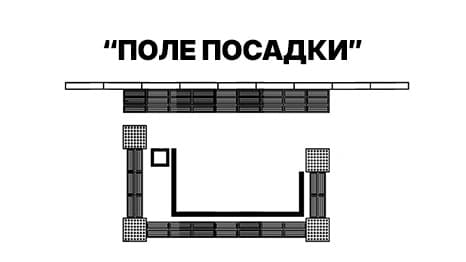

  • Поля различного назначения:

Ключевые технические требования

1. Типы рифления и их значение

Стандарт жестко регламентирует рисунок поверхности. Разрешены только два основных типа рифления:

  • Прямолинейные параллельные рифы. Используются для направляющих указателей и для предупреждения о пешеходном переходе. Направление рифов указывает направление безопасного движения.
  • Усеченные конусы/купола. Используются для предупреждения о препятствиях:

    a) Шахматный порядок: означает «Стоп! Впереди непреодолимое препятствие». Движение прямо запрещено.

    b) Линейный порядок: означает «Внимание! Опасность впереди (лестница, дверь)». Движение разрешено, но с осторожностью.

Важно не путать шахматное и линейное расположение конусов, иначе незрячий человек будет дезинформирован

2. Цвет и контрастность

Для идентификации слабовидящими людьми ТНУ должны быть контрастными по отношению к фону. К примеру:

  • Желтый цвет (RAL 1003–1007, 1012, 1016, 1018) – для темных поверхностей
  • Черный цвет (RAL 9004, 9005, 9011, 9017) – для светлых поверхностей

3. Основные размеры

  • Высота рифов: для наружных указателей – 5 мм; для напольных — 3-5 мм
  • Глубина (ширина) предупреждающего указателя: должна быть от 500 до 600 мм
  • Эффективная ширина направляющей полосы: 130-150 мм (для 3-х рифов), 270-330 мм (для 6 рифов)

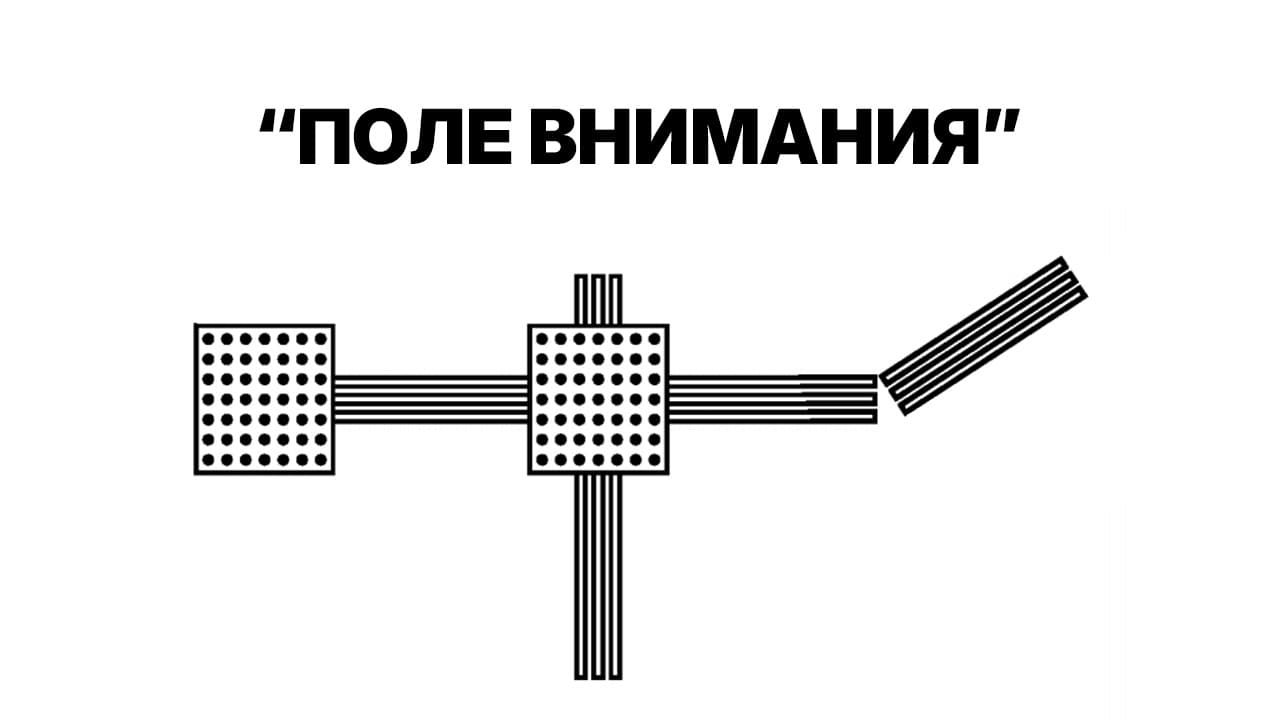

  • Поле внимания: выполняется в виде квадрата со стороной 600 мм
ГОСТ строго регламентирует высоту, ширину и глубину тактильных указателей

4. Материалы и технологии

ГОСТ допускает несколько способов обустройства:

  • Укладка бетонных, керамических, каменных или керамогранитных плит
  • Нанесение двухслойного полимерного покрытия
  • Закрепление тактильных плит из композитных материалов
  • Установка отдельных тактильных элементов (индикаторов) из металлов или полимеров

Все материалы должны быть износостойкими, антискользящими, устойчивыми к реагентам и уборке.

Проблемы стандартного подхода и инновационное решение от «Вертикаль»

Часто при адаптации объектов возникает конфликт: на входе необходимо установить грязезащитную систему, но на этом же месте по ГОСТ должен быть размещен тактильный предупреждающий указатель. В результате проектировщики часто жертвуют тактильностью в пользу чистоты.

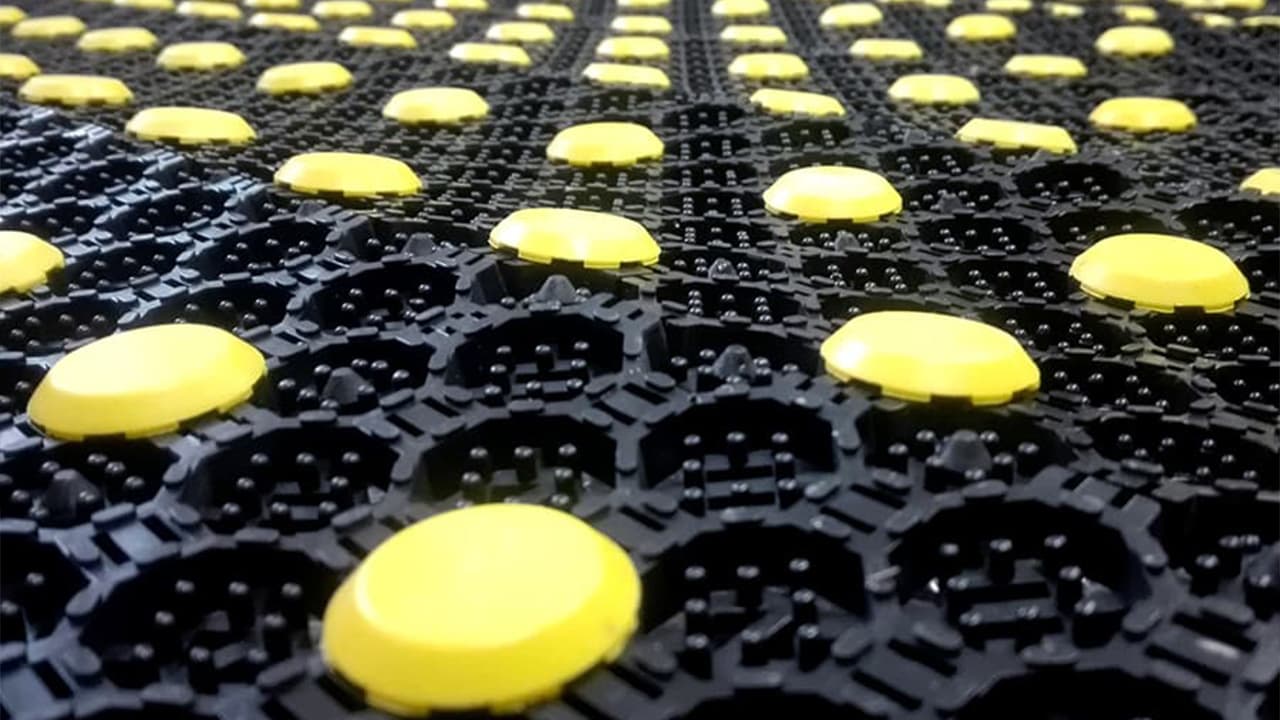

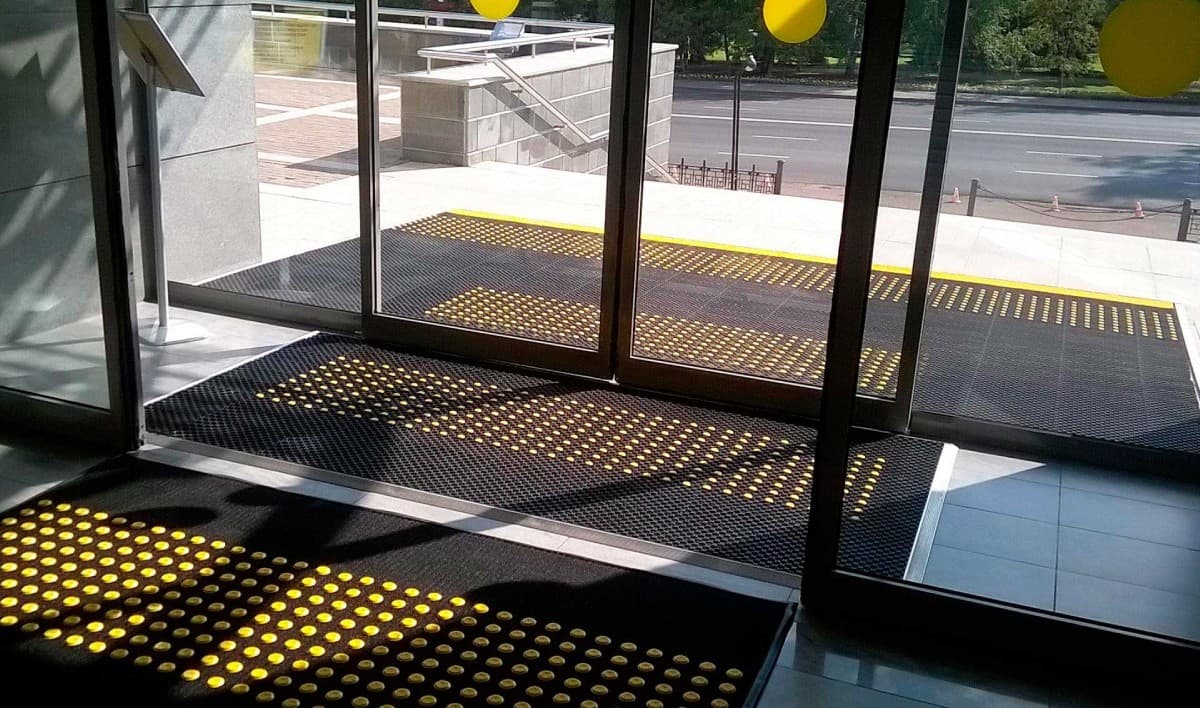

Решение от Тифлоцентра «Вертикаль» – уникальные Тактильные грязезащитные покрытия «ТифлоПол». Наша разработка успешно решает эту проблему, объединяя две важные функции в одном продукте. Это монолитное или модульное полотно, нижняя часть которого состоит из ячеек для сбора грязи, а верхняя – содержит тактильные элементы утвержденной стандартом формы.

«ТифлоПол» – инновационное запатентованное решение от Тифлоцентра «Вертикаль»

Другая продукция, соответствующая ГОСТ Р 52875–2018:

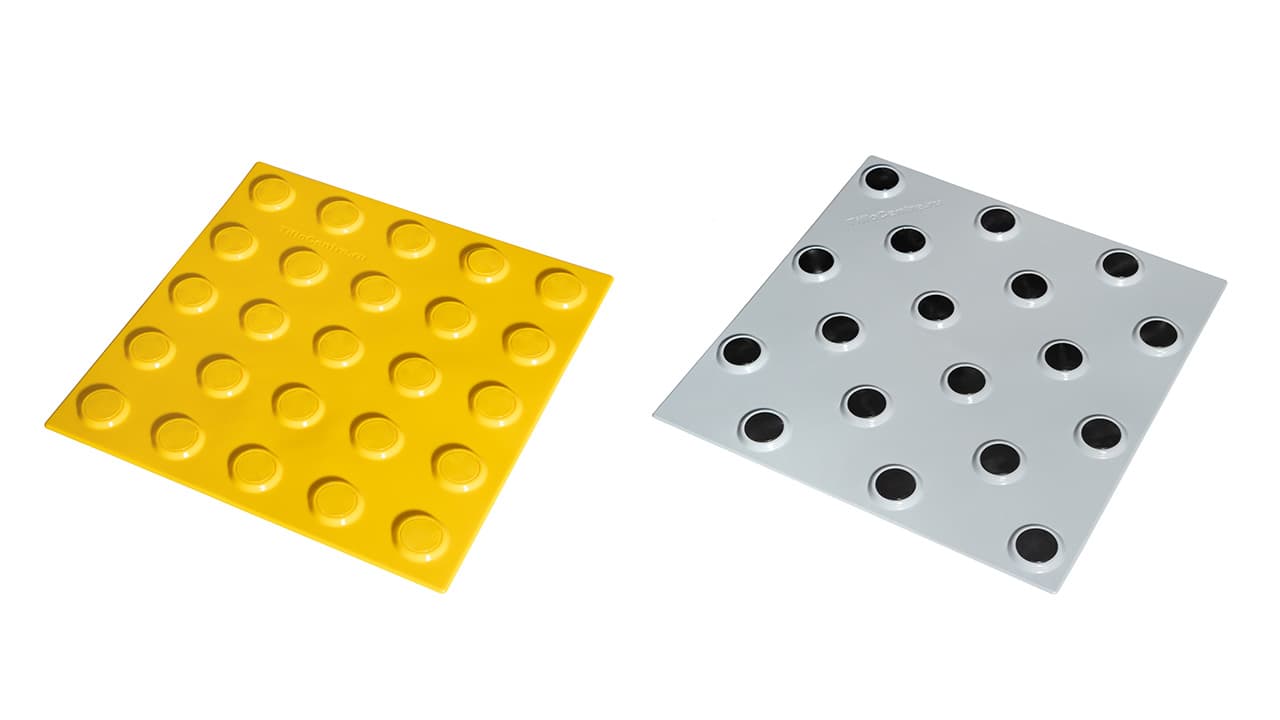

  • Тактильная плитка. Ключевой элемент создания доступной среды, строго соответствующий требованиям ГОСТ Р 52875–2018. Тифлоцентр «Вертикаль» производит широкий ассортимент плитки для любых задач и условий эксплуатации: от уличного использования до помещений с максимальной проходимостью. В нашем каталоге представлены решения из полиуретана, сверхпрочной нержавеющей стали, износостойкого керамогранита, инновационные эко плитки с применением сырья после вторичной переработки и других материалов. Каждое изделие обладает необходимым контрастным цветом, и четким, долговечным рельефом, обеспечивая безопасное ориентирование и передвижение для незрячих и слабовидящих людей как на улице, так и внутри социально-значимых объектов.

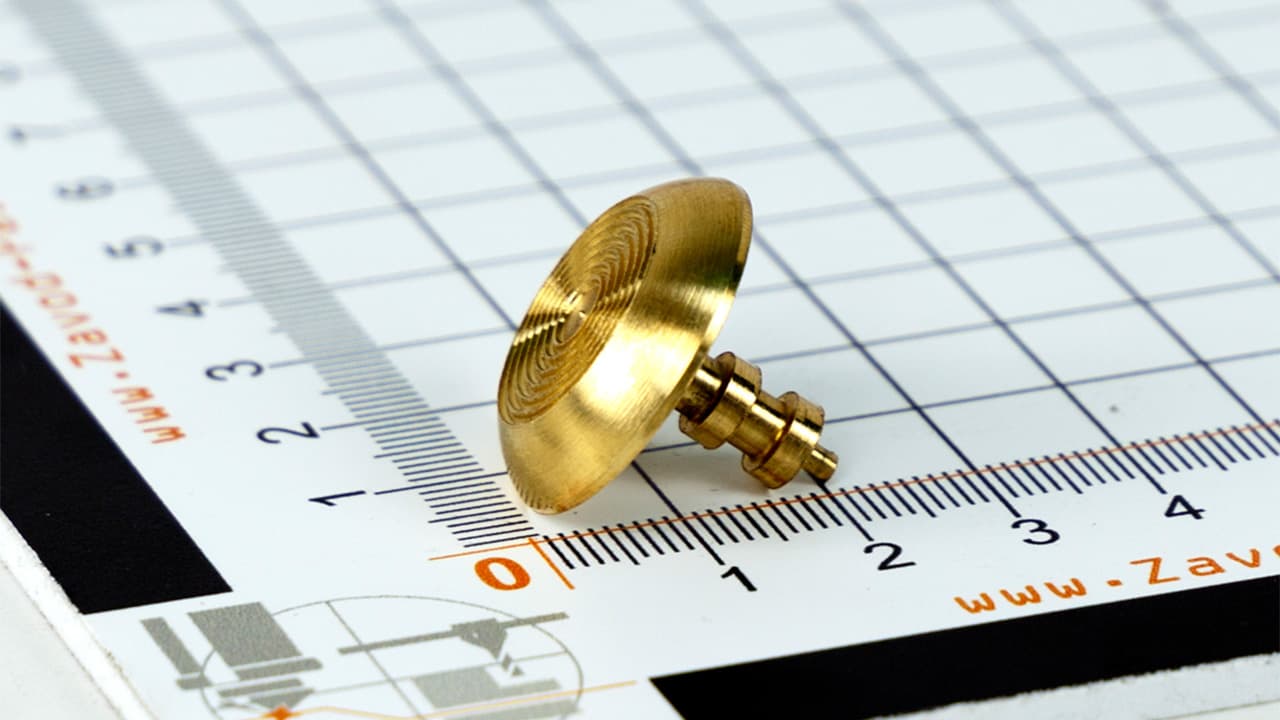

  • Тактильные индикаторы. Высоконадежное решение для оперативного обустройства доступной среды в соответствии с ГОСТ Р 52875–2018, идеально подходящее для мест, где невозможна или нецелесообразна укладка полноформатной тактильной плитки. Наши индикаторы изготовлены из износостойких, коррозионно-устойчивых материалов и предназначены для точечного монтажа на любые типы поверхностей – от гранитных ступеней до асфальтобетонных покрытий.

Заключение

Соблюдение ГОСТ Р 52875–2018 – это не формальность, а гарантия безопасности и самостоятельности незрячих людей. Правильно выбранные и установленные тактильные указатели создают по-настоящему доступную среду.

Тифлоцентр «Вертикаль» предлагает комплексные решения, которые не только на 100% соответствуют строгим национальным стандартам, но и позволяют реализовать проекты любой сложности, включая интеграцию тактильных элементов в грязезащитные системы.

Обеспечьте безопасность и комфорт для всех посетителей вашего объекта с помощью проверенной и сертифицированной продукции от «Вертикаль».
